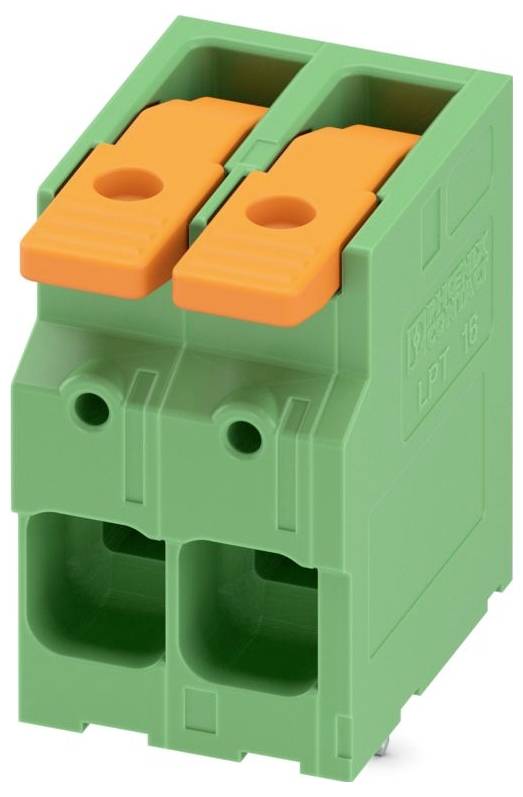

Abbildung ähnlich
Phoenix Contact 1119810 Leiterplattenklemme 25 mm² Polzahl 2 Grün 25 St.
Produkt-Art
Leiterplattenklemme
RM
10 mm
Polzahl je Reihe
2
Polzahl
2
Anschluss
Push-In-Klemme
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
26 Set(s)
Anzahl (Packungsgröße 25 St.)
Gesamt (CHF 4.64 / Stück)
CHF 161.95
-28 %
CHF 115.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Leiterplattenklemme
- Inhalt 25 St.
Technische Daten
- Anschließbarer Leiterquerschnitt eindrähtig: 0.75-16 mm²
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.75-16 mm²
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.75-25 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 16-16 mm²
- Anschlussart Leiter: Federzuganschluss
- Anschlussart Leiterplatte: Lötanschluss
- Anzahl der elektrischen Anschlüsse: 2
- Anzahl der Etagen: 1
- Art der Banderolierung: Karton (für SMD)
- Art der Leiterplattenbefestigung: Anschlusskontakt
- Befestigungsart: löten
- Bemessungsstoßspannung: 8 kV
- Bemessungsstrom In: 76 A
- Betriebstemperatur: -40-105 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Durchmesser Anschlusspin: 1.7 mm
- Länge des Pins: 3.6 mm
- Rastermaß der Anschlüsse: 10 mm
- Verschmutzungsgrad: 2
- Werkstoff der Anschlussoberfläche: Zinn
- Werkstoff des Isolierkörpers: sonstige
- Überspannungskategorie: III
- Typ
LPT 16/ 2-10,0-ZB
- Produkt-Art
Leiterplattenklemme
- Besonderheiten
mit Betätigungshebel
- RM
10 mm
- Anzahl Reihen
1
- Polzahl je Reihe
2
- Polzahl
2
- Anschluss
Push-In-Klemme
- Nennstrom
76 A
- Querschnitt flexibel (min.)
0.75 mm²
- Nennstrom - gerundet
76 A
- Querschnitt starr (min.)
0.75 mm²
- Querschnitt flexibel (max.)
25 mm²
- Querschnitt starr (max.)
16 mm²
- Kontaktmaterial
Zinn
- Herstellerfarbe
Grün
- Herst.-Teilenr.
1119810
- Inhalt
25 St.
- Höhe
39.6 mm
- Gehäusefarbe
Grün
- Bemessungsspannung
1000 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3564411 Phoenix Contact 1119810 Leiterplattenklemme 25 mm² Polzahl 2 Grün 25 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3564411 Phoenix Contact 1119810 Leiterplattenklemme 25 mm² Polzahl 2 Grün 25 St.
Beschreibung
Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: LPT 16/, Rastermaß: 10 mm, Anschlussart: Hebel-Push-in-Anschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 3,6 mm, Verpackungsart: verpackt im Karton
