Name: Phoenix Contact 1098172 Leiterplattenklemme 6 mm² Polzahl 7 Grün 25 St.
Brand: Phoenix Contact
SKU: 3563561
Availability: BackOrder

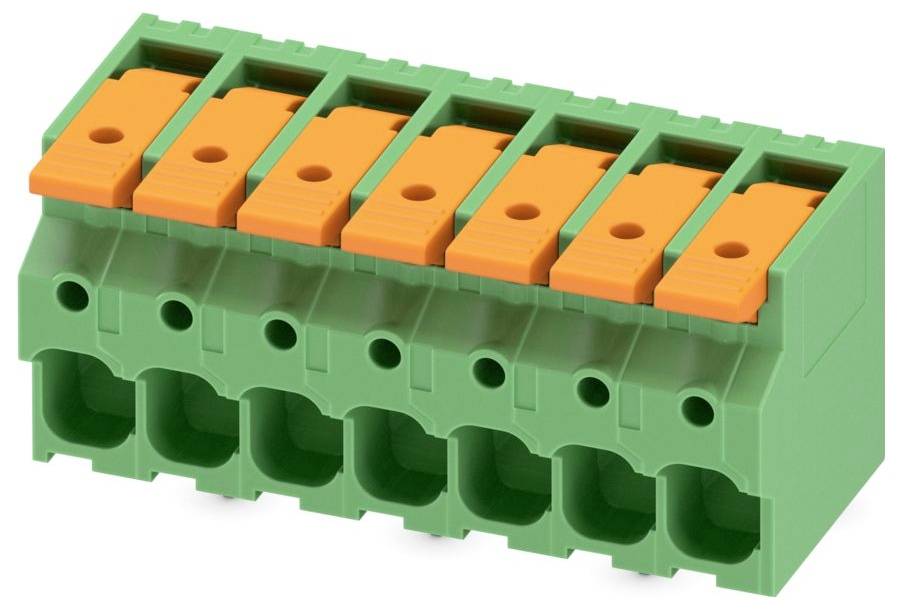

Phoenix Contact 1098172 Leiterplattenklemme 6 mm² Polzahl 7 Grün 25 St.-0

Abbildung ähnlich

Produkt-Art

Leiterplattenklemme

7.5 mm

Polzahl je Reihe

Polzahl

Typ

LPT 6/ 7-7,5-ZB

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 20. Jan. 2027

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (CHF 7.76 / Stück)

CHF 287.95

-33 %

CHF 193.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.2-10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.2-6 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.34-10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 10-10 mm²
Anschlussart Leiter: Federzuganschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 7
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 8 kV
Bemessungsstrom In: 41 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 2 mm
Länge des Pins: 3.6 mm
Rastermaß der Anschlüsse: 7.5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Typ: LPT 6/ 7-7,5-ZB

Produkt-Art: Leiterplattenklemme

RM: 7.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 7

Polzahl: 7

Nennstrom: 41 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 41 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 6 mm²

Querschnitt starr (max.): 10 mm²

Kontaktmaterial: Zinn

Herstellerfarbe: Grün

Herst.-Teilenr.: 1098172

Inhalt: 25 St.

Höhe: 27.85 mm

Länge: 3.6 mm

Gehäusefarbe: Grün

Bemessungsspannung: 1000 V

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Nennstrom - gerundet

Polzahl

Polzahl je Reihe

Phoenix Contact 1016011 Leiterplattenklemme 16 mm² Polzahl 1 Grün 50 St.

Bestell-Nr.:3561622

Lieferung Di., 24. Nov.

121 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

76 A

10 mm

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Phoenix Contact 1017505 Leiterplattenklemme 4 mm² Polzahl 4 Grün 50 St.

Bestell-Nr.:3561603

Lieferung Di., 24. Nov.

141 Set(s)Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact 1017509 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St. Carton

Bestell-Nr.:3561645

Lieferung Fr., 27. Nov.

Conrad Electronic

Push-In-Federkraftanschluss

32 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1009839 Leiterplattenklemme Schwarz 1000 St.

Bestell-Nr.:3561682

Nicht verfügbar

Conrad Electronic

7.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 413.95^*

Phoenix Contact 1017491 Leiterplattenklemme 4 mm² Polzahl 2 Grün 50 St.

Bestell-Nr.:3561824

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Phoenix Contact 1017494 Leiterplattenklemme 2.5 mm² Polzahl 5 Grün 50 St.

Bestell-Nr.:3561845

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Phoenix Contact 1017496 Leiterplattenklemme 2.5 mm² Polzahl 7 Grün 50 St. Carton

Bestell-Nr.:3561857

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Phoenix Contact 1017497 Leiterplattenklemme 4 mm² Polzahl 8 Grün 50 St.

Bestell-Nr.:3561860

Nicht verfügbar

Conrad Electronic

Schraubklemme

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Phoenix Contact 1017498 Leiterplattenklemme 4 mm² Polzahl 9 Grün 50 St.

Bestell-Nr.:3561590

Nicht verfügbar

Conrad Electronic

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 159.95^*

Phoenix Contact 1017499 Leiterplattenklemme 4 mm² Polzahl 10 Grün 50 St. Carton

Bestell-Nr.:3561851

Nicht verfügbar

Conrad Electronic

Schraubklemme

24 A

5.08 mm

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3563561 Phoenix Contact 1098172 Leiterplattenklemme 6 mm² Polzahl 7 Grün 25 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563561 Phoenix Contact 1098172 Leiterplattenklemme 6 mm² Polzahl 7 Grün 25 St.

Beschreibung

Leiterplattenklemme, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 6 mm², Anzahl der Potenziale: 7, Anzahl der Reihen: 1, Polzahl pro Reihe: 7, Artikelfamilie: LPT 6/, Rastermaß: 7,5 mm, Anschlussart: Hebel-Push-in-Anschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 3,6 mm, Verpackungsart: verpackt im Karton
