Phoenix Contact 1089981 Sensor-/Aktor-Anschlussleitung M12 Buchse, gewinkelt 2.00 m Polzahl Sensoren: 4 1 St.

'Elektrisches Anschlusskabel mit abgeschirmten Kupferdrähten, geeignet für industrielle Anwendungen und professionelle Elektronik.'

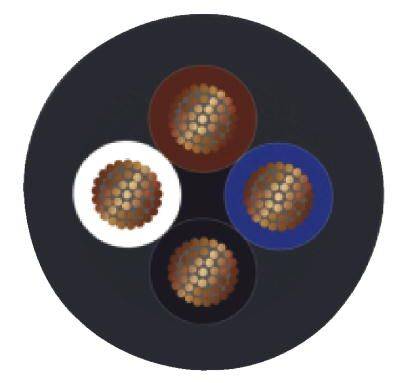

Vier unterschiedlich farbige, kreisförmige Kabel in einem Querschnitt, jeweils mit mehreren kupferfarbenen, sechseckigen Drähten im Inneren.

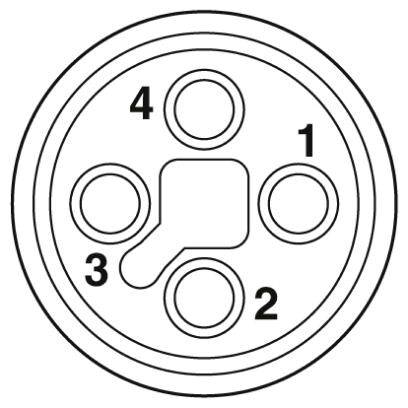

Steckerbelegungsdiagramm mit vier nummerierten Anschlüssen (1 bis 4) in einem Kreis.

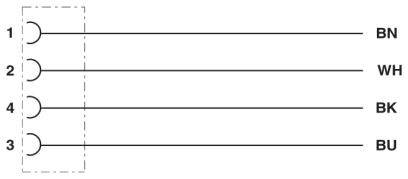

Diagramm zeigt vier horizontale Linien, nummeriert 1-4. Die Linien enden in Abkürzungen: 1-BN, 2-WH, 4-BK, 3-BU.

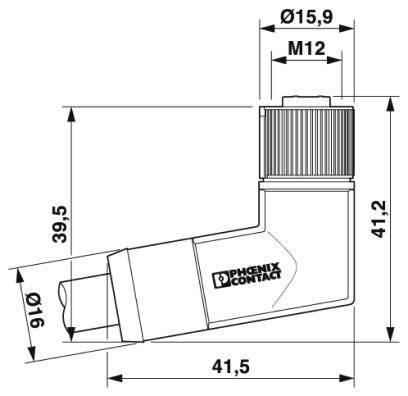

Technische Zeichnung eines Phoenix Contact Steckverbinders. Maße: Ø15,9 mm, Länge 41,5 mm, Höhe 39,5-41,2 mm. Stecker M12.
1/5
Abbildung ähnlich
Produkt-Art
Sensor-/Aktor-Anschlussleitung
Bauform
Buchse, gewinkelt
Anschlussseite A
M12-Buchse, gewinkelt
Anschlussseite B
Kabel, offenes Ende
Polzahl
4
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 9. Dez.
Anzahl
Gesamt (CHF 31.95 / Stück)
CHF 31.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Powerleitung

  • 4, sonstige, Female (Buchse), M12, abgewinkelt, 2 m, Polyvinylchlorid (PVC), Halogenfrei: ja, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, Strahlenvernetzt: nein, -40..80 °C, -20..80 °C, 12 A, 63 V, 5000 mOhm, Schutzart (IP): IP65

Technische Daten

  • Normen/Bestimmungen: M12-Steckverbinder IEC 61076-2-111
  • Isolationswiderstand: ≥ 100 MΩ
  • Steckzyklen: > 100
  • Kabeltyp: PVC schwarz
  • Kabeltyp (Kurzzeichen): 110
  • AWG Spannungsversorgung: 16
  • Außenmantel, Farbe: schwarzgrau RAL 7021
  • Anzahl der Biegezyklen: 2000000
  • Verfahrweg: 10 m
  • Verfahrgeschwindigkeit: 3 m/s
  • Beschleunigung: 10 m/s²
  • Material Leiter: blanke Cu-Litze
  • Verschmutzungsgrad: 3
  • Brennbarkeitsklasse nach UL 94: V0
  • Überspannungskategorie: III
  • Material Griffkörper: PP
  • Material Rändel: Zinkdruckguss, vernickelt
  • Leiterwiderstand: ≤ 13 Ω/km (bei 20 °C)
Typ

SAC-4P- 2,0-110/M12FRT

Produkt-Art

Sensor-/Aktor-Anschlussleitung

Bauform

Buchse, gewinkelt

Anschlussseite A

M12-Buchse, gewinkelt

Anschlussseite B

Kabel, offenes Ende

Polzahl

4

Kabellänge

2.00 m

Mantelmaterial

PVC

Nennspannung

63 V/DC

Nennstrom

12 A

Nennstrom - gerundet

12 A

Anschlussquerschnitt (max.)

1.5 mm²

Außen-Ø

7.55 mm

Anschluss

Buchse

Gewinde-Typ Anschlussseite

M12

Gewinde-Typ Kabelanschluss und Montage

M12

Kontaktmaterial

CuZn

Kontaktoberfläche

Ni/Au

IP65

Besonderheiten

PVC

Min. Temperatur

-25 °C

Max. Temperatur

+85 °C

Herst.-Teilenr.

1089981

Inhalt

1 St.

Kabel-Durchmesser (Details)

7.55 mm

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209123 Phoenix Contact 1089981 Sensor-/Aktor-Anschlussleitung M12 Buchse, gewinkelt 2.00 m Polzahl Sensoren: 4 1 St.

Datenblatt 2209123 Phoenix Contact 1089981 Sensor-/Aktor-Anschlussleitung M12 Buchse, gewinkelt 2.00 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209123 Phoenix Contact 1089981 Sensor-/Aktor-Anschlussleitung M12 Buchse, gewinkelt 2.00 m Polzahl Sensoren: 4 1 St.

Beschreibung

Powerleitung, 4-polig, PVC, schwarzgrau RAL 7021, Buchse gewinkelt M12, auf freies Leitungsende, Kabellänge: 2 m

Ausführung

  • Ausstattung: sonstige, -40..80 °C, -20..80 °C, 63 V

Lieferumfang

  • Geliefert wird: Phoenix Contact Powerleitung 1089981, Verpackungseinheit: 1 Stk., EAN: 4055626898612
