Phoenix Contact 1089972 Sensor-/Aktor-Anschlussleitung M12 Buchse, gerade 5.00 m Polzahl Sensoren: 4 1 St.

Ein schwarzes Kabel mit einem silbernen Stecker am Ende, zeigt offene farbige Drähte: braun, weiß, blau und schwarz.

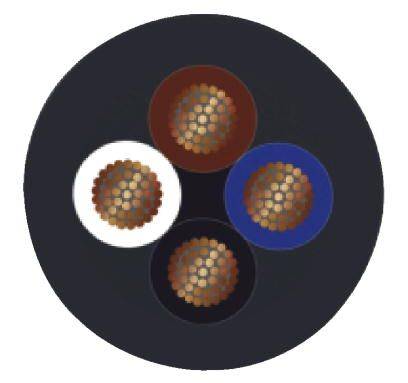

Vieradriges Kabel mit einem Querschnitt in verschiedenen Farben: weiß, schwarz, braun und blau.

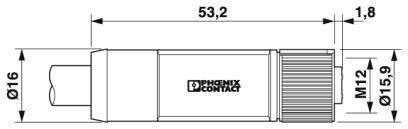

Zeichnung eines Steckverbinders von Phoenix Contact mit den Maßen 53,2 mm Länge, 16 mm und 15,9 mm Durchmesser, M12-Gewinde.

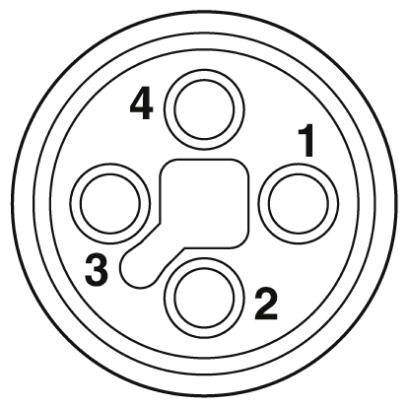

'Schema einer elektrischen Steckverbindung mit vier nummerierten Kontakten in einem Kreis. Kontakt 3 hat eine besondere Form.'

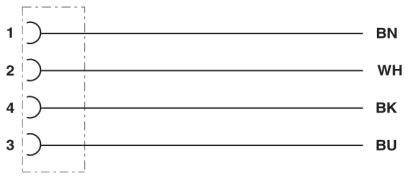

Diagramm zeigt vier horizontale Linien mit Zahlen 1 bis 4 und Kürzeln 'BN', 'WH', 'BK', 'BU', die farbcodierte Drähte darstellen.
1/5
Abbildung ähnlich
Produkt-Art
Sensor-/Aktor-Anschlussleitung
Bauform
Buchse, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
Kabel, offenes Ende
Anschlussseite B
M12-Buchse, gerade
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Fr., 27. Nov.
Anzahl
Gesamt (CHF 43.95 / Stück)
CHF 43.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Powerleitung

  • 4, sonstige, Female (Buchse), M12, gerade, 5 m, Polyvinylchlorid (PVC), Halogenfrei: ja, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, Strahlenvernetzt: nein, -40..80 °C, -20..80 °C, 12 A, 63 V, 5000 mOhm, Schutzart (IP): IP65

Technische Daten

  • Normen/Bestimmungen: M12-Steckverbinder IEC 61076-2-111
  • Isolationswiderstand: ≥ 100 MΩ
  • Steckzyklen: > 100
  • Kabeltyp: PVC schwarz
  • Kabeltyp (Kurzzeichen): 110
  • AWG Spannungsversorgung: 16
  • Außenmantel, Farbe: schwarzgrau RAL 7021
  • Anzahl der Biegezyklen: 2000000
  • Verfahrweg: 10 m
  • Verfahrgeschwindigkeit: 3 m/s
  • Beschleunigung: 10 m/s²
  • Material Leiter: blanke Cu-Litze
  • Verschmutzungsgrad: 3
  • Brennbarkeitsklasse nach UL 94: V0
  • Überspannungskategorie: III
  • Material Griffkörper: PP
  • Material Rändel: Zinkdruckguss, vernickelt
  • Leiterwiderstand: ≤ 13 Ω/km (bei 20 °C)
Typ

SAC-4P- 5,0-110/M12FST

Produkt-Art

Sensor-/Aktor-Anschlussleitung

Bauform

Buchse, gerade

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

Kabel, offenes Ende

Anschlussseite B

M12-Buchse, gerade

Polzahl

4

Kabellänge

5.00 m

Mantelmaterial

PVC

Nennspannung

63 V/DC

Nennstrom

12 A

Nennstrom - gerundet

12 A

Anschlussquerschnitt (max.)

1.5 mm²

Außen-Ø

7.55 mm

Anschluss

M12 Buchse

Gewinde-Typ Anschlussseite

M12

Gewinde-Typ Kabelanschluss und Montage

M12

Kodierung

T

Kontaktmaterial

CuZn

Kontaktoberfläche

Ni/Au

IP65

Besonderheiten

T Codiert

Min. Temperatur

-25 °C

Max. Temperatur

+85 °C

Herst.-Teilenr.

1089972

Inhalt

1 St.

Kabel-Durchmesser (Details)

7.55 mm

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209120 Phoenix Contact 1089972 Sensor-/Aktor-Anschlussleitung M12 Buchse, gerade 5.00 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209120 Phoenix Contact 1089972 Sensor-/Aktor-Anschlussleitung M12 Buchse, gerade 5.00 m Polzahl Sensoren: 4 1 St.

Beschreibung

Powerleitung, 4-polig, PVC, schwarzgrau RAL 7021, freies Leitungsende, auf Buchse gerade M12, T-kodiert, Kabellänge: 5 m

Ausführung

  • Ausstattung: sonstige, -40..80 °C, -20..80 °C, 63 V

Lieferumfang

  • Geliefert wird: Phoenix Contact Powerleitung 1089972, Verpackungseinheit: 1 Stk., EAN: 4055626898582
