Name: Phoenix Contact 1080716 Sensor-/Aktor-Anschlussleitung M12 1 m Polzahl Sensoren: 8 1 St. Piece
Brand: Phoenix Contact
SKU: 3563357
Availability: SoldOut

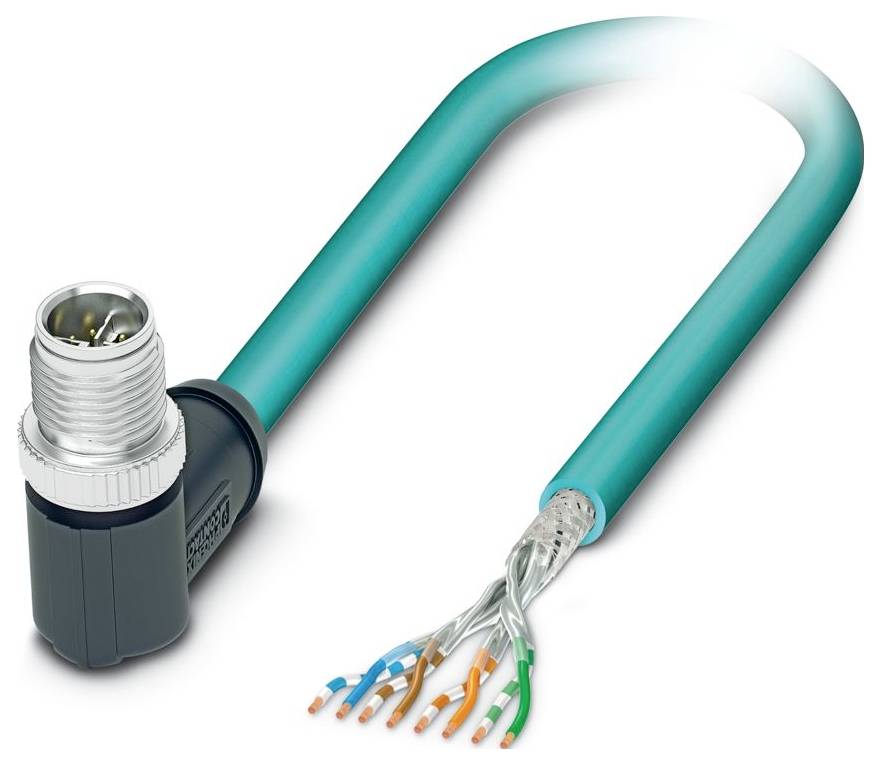

Phoenix Contact 1080716 Sensor-/Aktor-Anschlussleitung M12 1 m Polzahl Sensoren: 8 1 St. Piece-0

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Anschlussleitung

Stecker-Norm

Ethernet

Anschlussseite A

M12-Stecker, gewinkelt

Anschlussseite B

Kabel, offenes Ende

Polzahl

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 31.95 / Stück)

CHF 41.95

-24 %

CHF 31.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Netzwerkkabel

8, sonstige, 1 m, Halogenfrei: ja, Geschirmt: ja, -40..80 °C, -20..80 °C, Schutzart (IP): IP65

Technische Daten

Polzahl: 8
Nennspannung UN: 48 V AC;60 V DC
Anzugsdrehmoment: 0,4 Nm (M12-Steckverbinder)
Brennbarkeitsklasse nach UL 94: V0
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65;IP67
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C (Kabel, feste Verlegung);-20 °C ... 80 °C (Kabel, bewegliche Verlegung)
Normen/Bestimmungen: IEC 61076-2-109
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Dichtung: FKM
Material Kontaktoberfläche: Ni/Au
Nennstrom IN: 0,5 A
Leitungsaußendurchmesser: 6,40 mm ±0,2 mm
Bussystem: Ethernet
Außenmantel, Material: PUR
Material Leiter: blanke Cu-Litze
Leitungslänge: 1 m
Leitungsquerschnitt: 4x 2x 0,14 mm²
Schirmung: Advanced Shielding Technology
Normbezeichnung: M12-Steckverbinder
Statusanzeige: nein
Außenmantel, Farbe: wasserblau RAL 5021
Anwendung: Standard
Übertragungsmedium: Kupfer
Kodierung: X
Isolationswiderstand: ≥ 500 MΩ*km
Material Kontakt: CuZn
Statusanzeige vorhanden: nein
Material Kontaktträger: PA 6.6
UL AWM Style: 21238 (80 °C / 600 V)
Geschirmt: ja
Leitungstyp: Ethernet 10 GBit [94F]
AWG Signalleitung: 26
Aderdurchmesser inklusive Isolierung: 1 mm ±0,05 mm
Material Aderisolation: geschäumtes PE
Einzelader, Farbe: weiß/blau-blau, weiß/orange-orange, weiß/grün-grün, weiß/braun-braun
Gesamtverseilung: 4 Paare zur Seele
Nennspannung Kabel: ≤ 100 V
Mindestbiegeradius, fest verlegt: 4 x D
Mindestbiegeradius, flexibel verlegt: 8 x D
Kleinster Biegeradius, fest verlegt: 26 mm
Kleinster Biegeradius, beweglich verlegt: 51 mm
Flammwidrigkeit: nach IEC 60332-1-2;nach UN ECE-R 118.03;nach CSA C 22.2 Nr. 210 FT1
Ölbeständigkeit: nach DIN EN 60811-404
Anzahl der Kabelabgänge: 1
Steckzyklen: ≥ 100
Anschluss 1: Anschluss 1
Anschluss 2: Anschluss 2
Halogenfreiheit: nach IEC 60754-1
M12: M12
Leiteraufbau: 4x2xAWG26/7 | S/FTP
Optische Schirmbedeckung: 70 %
Schleifenwiderstand: ≤ 290,00 Ω/km
Wellenwiderstand: 100 Ω ±5 Ω (bei 100 MHz)
Prüfspannung Ader/Ader: 2000 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm: 2000,00 V (50 Hz, 1 min.)
Paarverseilung: 2 Adern zum Paar
Material Griffkörper: TPU, schwer entflammbar, selbstverlöschend
Material Verschraubung: Zinkdruckguss, vernickelt
Sensorart: Ethernet
Signalart/Kategorie: Ethernet CAT6A, 10 GBit/s;CC-Link IE CAT6A, 10 GBit/s
Übertragungseigenschaften (Kategorie): CAT6A
Übertragungsrate: 10 GBit/s
Maßzeichnung: Polbild M12-Stecker, 8-polig, X-kodiert, Ansicht Stiftseite
Ausführung: freies Leitungsende
Ethernet 10 GBit [94F]: Ethernet 10 GBit [94F]

Verpackungsart: Piece

Typ: NBC-M12MRX/1,0-94F

Produkt-Art: Sensor-/Aktor-Anschlussleitung

Stecker-Norm: Ethernet

Anschlussseite A: M12-Stecker, gewinkelt

Anschlussseite B: Kabel, offenes Ende

Polzahl: 8

Kabellänge: 1 m

Mantelmaterial: PUR

Nennspannung: 48 V/AC
60 V/DC

Außen-Ø: 6.40 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.14 mm²

Anschluss: Freies Leitungsende

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kabelfarbe: Wasserblau

Kodierung: X

Kontaktmaterial: CuZn

Kontaktoberfläche: Ni/Au

: IP65
IP67

Besonderheiten: Halogenfrei
geschirmt

Min. Temperatur: -40 °C

Max. Temperatur: 80 °C

Verschlussart: Schraub

Herst.-Teilenr.: 1080716

Inhalt: 1 St.

Kabel-Ø: 6.40 mm

Bemessungsspannung: 48 V

Geschirmt: Ja

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschlussseite A

Anschlussseite B

Gewinde-Typ Anschlussseite

Kabellänge

Nennspannung

Polzahl

Stecker-Norm

Verschlussart

Phoenix Contact 1080716 Sensor-/Aktor-Anschlussleitung M12 1 m Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3563357

Nicht verfügbar

Conrad Electronic

Dieser Artikel

M12-Stecker, gewinkelt

Kabel, offenes Ende

M12

1 m

48 V/AC

Ethernet

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 31.95^*

Phoenix Contact 1038735 Sensor-/Aktor-Anschlussleitung M12 10 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3562041

Nicht verfügbar

Conrad Electronic

M12-Stecker, gerade

Kabel, offenes Ende

M12

10 m

48 V/AC

Profinet

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

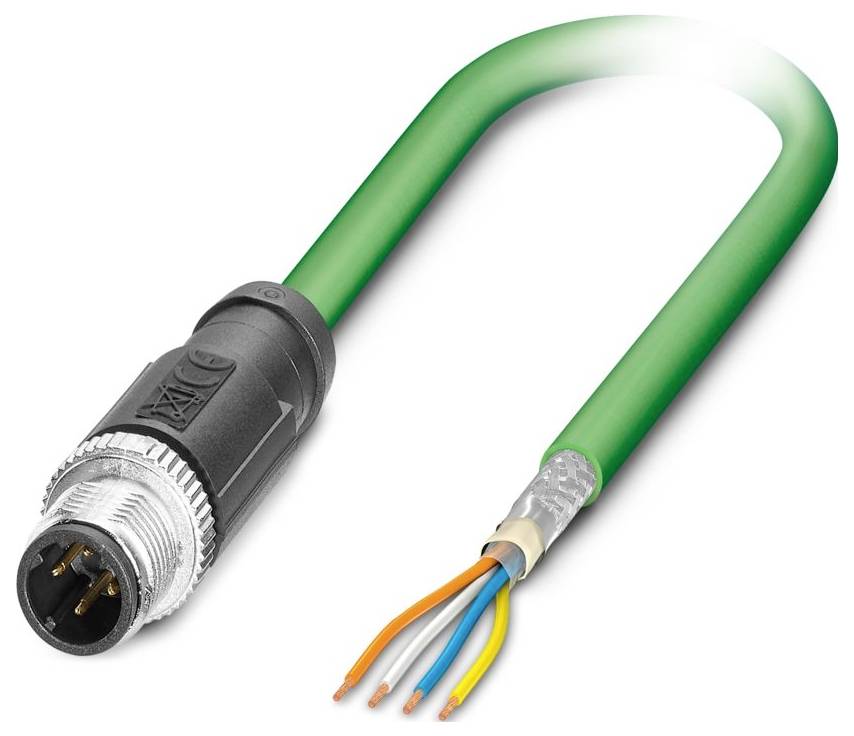

Phoenix Contact 1038746 Sensor-/Aktor-Anschlussleitung M12 1 m Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3562072

Nicht verfügbar

Conrad Electronic

M12-Stecker, gerade

Kabel, offenes Ende

M12

1 m

48 V/AC

Profinet

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 23.95^*

Phoenix Contact 1038747 Sensor-/Aktor-Anschlussleitung M12 2 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3562077

Nicht verfügbar

Conrad Electronic

M12-Stecker, gerade

Kabel, offenes Ende

M12

2 m

48 V/AC

Profinet

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

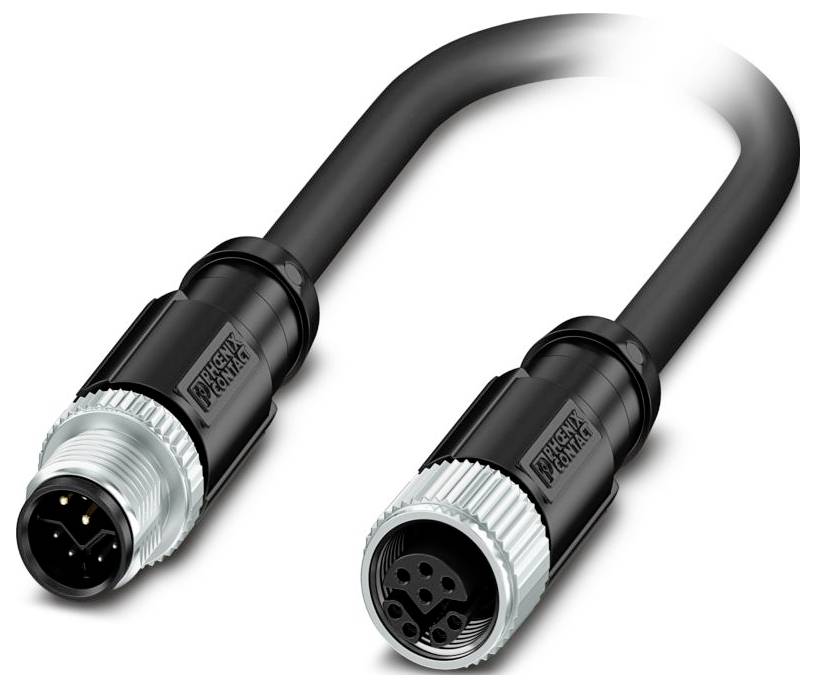

Phoenix Contact 1057782 Sensor-/Aktor-Anschlussleitung M12 Stecker gerade auf Kupplung gerade 2 m Polzahl Sensoren: 8 1 St.

Bestell-Nr.:3562459

Nicht verfügbar

Conrad Electronic

M12-Stecker, gerade

M12-Buchse, gerade

M12

2 m

48 V/AC

Ethernet

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

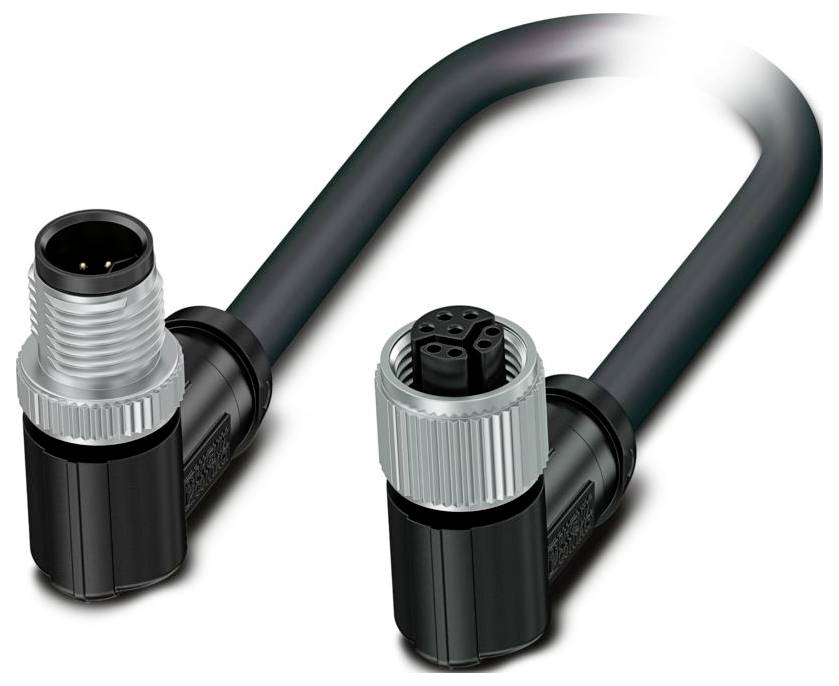

Phoenix Contact 1057783 Sensor-/Aktor-Anschlussleitung M12 Leitungsverbinder 2 m Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3562468

Nicht verfügbar

Conrad Electronic

M12-Stecker, gewinkelt

M12-Buchse, gewinkelt

M12

2 m

48 V/AC

Ethernet

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Phoenix Contact 1080526 Sensor-/Aktor-Anschlussleitung M8 1 m Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3563251

Nicht verfügbar

Conrad Electronic

M8-Stecker, gewinkelt

Kabel, offenes Ende

1 m

48 V/AC

Profinet

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Phoenix Contact 1080528 Sensor-/Aktor-Anschlussleitung M8 2 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3563255

Nicht verfügbar

Conrad Electronic

M8-Stecker, gewinkelt

Kabel, offenes Ende

2 m

48 V/AC

Profinet

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

Phoenix Contact 1080530 Sensor-/Aktor-Anschlussleitung M8 5 m Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3563271

Nicht verfügbar

Conrad Electronic

M8-Stecker, gewinkelt

Kabel, offenes Ende

5 m

48 V/AC

Profinet

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Phoenix Contact 1080531 Sensor-/Aktor-Anschlussleitung M8 10 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3563280

Nicht verfügbar

Conrad Electronic

M8-Stecker, gewinkelt

Kabel, offenes Ende

10 m

48 V/AC

Profinet

Schraub

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3563357 Phoenix Contact 1080716 Sensor-/Aktor-Anschlussleitung M12 1 m Polzahl Sensoren: 8 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563357 Phoenix Contact 1080716 Sensor-/Aktor-Anschlussleitung M12 1 m Polzahl Sensoren: 8 1 St. Piece

Beschreibung

Netzwerkkabel, Ethernet CAT6A (10 GBit/s) CAT6A (10 GBit/s), 8-polig, PUR halogenfrei, wasserblau RAL 5021, geschirmt (Advanced Shielding Technology), Stecker gewinkelt M12, Kodierung: X / IP67, auf freies Leitungsende, Kabellänge: 1 m
