![Diagramm zeigt Effizienzkurve eines Geräts mit 'Eta [%]' auf Y-Achse und 'I_out [A]' auf X-Achse. Effizienz steigt anfangs schnell, dann langsamer. Punkt bei 6 A markiert.](https://asset.conrad.com/media10/isa/160267/c1/-/de/002209026TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

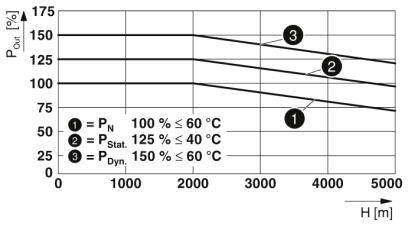

!['Diagramm zeigt P_QM [%] gegen Höhe [m]. Drei Linien: (1) P_N 100 % ≤ 60 °C, (2) P_Stat. 125 % ≤ 40 °C, (3) P_Dyn. 150 % ≤ 60 °C. Alle Linien sinken.'](https://asset.conrad.com/media10/isa/160267/c1/-/de/002209026TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/6
Abbildung ähnlich
Phoenix Contact 1046803 DC/DC-Wandler 24 V/DC 10 A Anzahl Ausgänge:1 x Inhalt 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 199.95 / Stück)
CHF 199.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
DC/DC-Wandler
- 18..32 V, 24 V, 1, 240 VA, Schutzart (IP): IP20, Ringkern: nein, Geeignet für Platinenmontage: nein, Geeignet für Reiheneinbau: nein
Technische Daten
- Spannungsfestigkeit: 35 V/DC 60 s
- Abisolierlänge: 10 mm
- Stromaufnahme: 13.8 A (24 V/DC)
- Ausführung
1046803
- Eingangsspannung (nominal)
24 V/DC
- Typ
DC/DC-Wandler
- Produkt-Art
DC/DC-Wandler
- Eingangsspannung (min.)
18 V/DC
- Ausgangsspannung
24 V/DC
- Eingänge
13.8 A
- Eingangsspannung
18 V/DC - 32 V/AC
- Eingangsspannung (max.)
32 V/AC
- Ausgangsstrom (max.)
10 A
- Ausgangsstrom (max.) - gerundet
10 A
- Ausgangstyp (Netzteile)
Festspannung
- Ausgangsspannung (nom.)
24 V/DC
- Anzahl Ausgänge
1 x
- Anschluss
Schrauben
- Abm.
(L x B x H) 125 x 50 x 130 mm
- Gewicht
0.8 kg
- Ausgangsspannung (max.)
24 V/DC
- Betriebstemperatur (max.)
+70 °C
- Betriebstemperatur (min.) (Derating)
+60 °C
- Betriebstemperatur (min.)
-25 °C
- Herst.-Teilenr.
1046803
- Inhalt
1 St.
- MTBF
1380000 h
- Netzgeräte-Besonderheiten
DC/DC Wandler
- Breite
50 mm
- Höhe
130 mm
- Länge
125 mm
IP20
- Max. Temperatur
+85 °C
- Min. Temperatur
-40 °C
- Typ
QUINT4-PS/24DC/24DC/10/SC
- Wirkungsgrad
93.3 %
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2209026 Phoenix Contact 1046803 DC/DC-Wandler 24 V/DC 10 A Anzahl Ausgänge:1 x Inhalt 1 St.
Datenblatt 2209026 Phoenix Contact 1046803 DC/DC-Wandler 24 V/DC 10 A Anzahl Ausgänge:1 x Inhalt 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209026 Phoenix Contact 1046803 DC/DC-Wandler 24 V/DC 10 A Anzahl Ausgänge:1 x Inhalt 1 St.
Beschreibung
Primär getakteter QUINT DC/DC-Wandler zur Tragschienenmontage mit SFB (Selective Fuse Breaking) Technology, Schraubanschluss, Eingang: 24 V DC, Ausgang: 24 V DC / 10 A
Ausführung
- Ausstattung: 18..32 V, 24 V
Lieferumfang
- Geliefert wird: Phoenix Contact DC/DC-Wandler 1046803, Verpackungseinheit: 1 Stk., EAN: 4055626643748
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
