Name: Pepperl+Fuchs Sensor Ultraschall M18 NPN UB1000-18GM75-E7-V15
Brand: Pepperl+Fuchs
SKU: 2627168
Availability: BackOrder

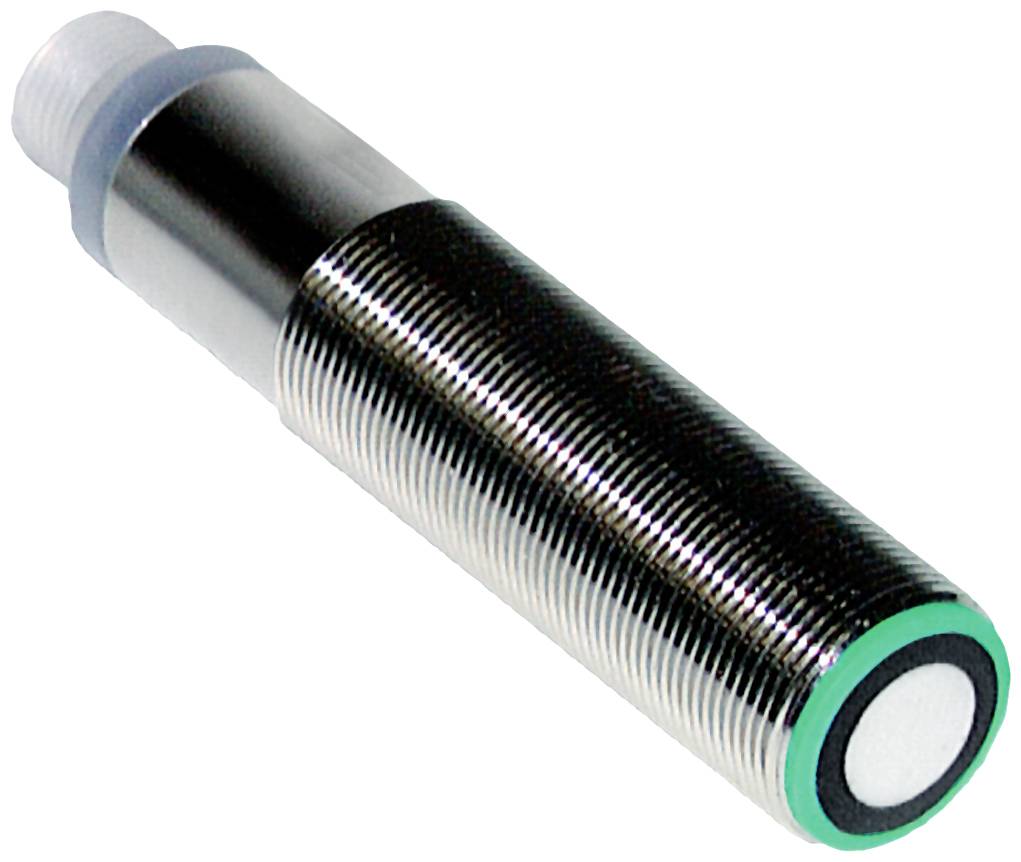

Zylindrischer Sensor mit metallischem Gehäuse und grünem Rand an der Spitze, wahrscheinlich ein Näherungssensor in silberner Farbe.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Ausgänge

NPN

Schaltabstand (max.)

1000 mm

Ausführung

Ultraschall

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 457.95 / Stück)

CHF 457.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Ultraschallsensor UB1000-18GM75-E7-V15

Unser Service für Sie

Technische Daten

Produkt-Art: Sensor

Typ: UB1000-18GM75-E7-V15

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Ausgänge: NPN

Schaltabstand (max.): 1000 mm

Ausführung: Ultraschall

Besonderheiten: LED-Anzeige

Baugröße: M18

Material-Eigenschaft: vernickelt

Gehäusematerial: Messing (vernickelt)

Kontaktart: Antivalent

: IP67

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

Durchmesser: 18 mm

Abm.: (Ø) 18 mm

Kabellose Ladefunktion: Nein

Dokumente & Downloads

Datenblatt

Datenblatt 2627168 Pepperl+Fuchs Sensor Ultraschall M18 NPN UB1000-18GM75-E7-V15

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627168 Pepperl+Fuchs Sensor Ultraschall M18 NPN UB1000-18GM75-E7-V15

Beschreibung

Erfassungsbereich: 70 ... 1000 mm, Betriebsspannung: 10 ... 30 V DC , Welligkeit 10 %SS, Ausgangstyp: 2 Schaltausgänge npn, Schließer/Öffner , parametrierbar

Ausführung

Allgemeine Daten
Erfassungsbereich: 70 ... 1000 mm
Einstellbereich: 90 ... 1000 mm
Blindzone: 0 ... 70 mm
Normmessplatte: 100 mm x 100 mm
Wandlerfrequenz: ca. 255 kHz
Ansprechverzug: ca. 125 ms
Anzeigen/Bedienelemente
LED gelb: Schaltzustandsanzeige | blinkend: Lernfunktion Objekt erkannt
LED rot: "Störung", Objekt unsicher | in Lernfunktion: kein Objekt erkannt
Elektrische Daten
Betriebsspannung: 10 ... 30 V DC , Welligkeit 10 %SS
Leerlaufstrom: ≤ 50 mA
Eingang
Eingangstyp: 1 Lerneingang | Schaltabstand 1: -UB ... +1 V, Schaltabstand 2: +4 V ... +UB | Eingangsimpedanz: > 4,7 kΩ Lernimpuls: ≥ 1 s
Ausgang
Ausgangstyp: 2 Schaltausgänge npn, Schließer/Öffner , parametrierbar
Bemessungsbetriebsstrom: 2 x 100 mA , kurzschluss-/überlastfest
Spannungsfall: ≤ 3 V
Reproduzierbarkeit: ≤ 1 %
Schaltfrequenz: max. 3 Hz
Abstandshysterese: 1 % des eingestellten Schaltabstandes
Temperatureinfluss: ± 1,5 % vom Endwert
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN IEC 60947-5-2:2020 | IEC 60947-5-2:2019
Zulassungen und Zertifikate
EAC-Konformität: TR CU 020/2011 | TR CU 037/2016
UL-Zulassung: cULus Listed, Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Gerätestecker M12 x 1 , 5-polig
Gehäusedurchmesser: 18 mm
Schutzart: IP67
Material
Gehäuse: Messing, vernickelt
Wandler: Epoxidharz/Glashohlkugelgemisch; Schaum Polyurethan, Deckel PBT
Masse: 60 g
Werkseinstellungen
Ausgang 1: Schaltpunkt: 90 mm | Ausgangsfunktion: Schaltpunktfunktion | Ausgangsverhalten: Schließer
Ausgang 2: Schaltpunkt: 1000 mm | Ausgangsfunktion: Schaltpunktfunktion | Ausgangsverhalten: Schließer
Schallkeule: breit
