Abbildung ähnlich

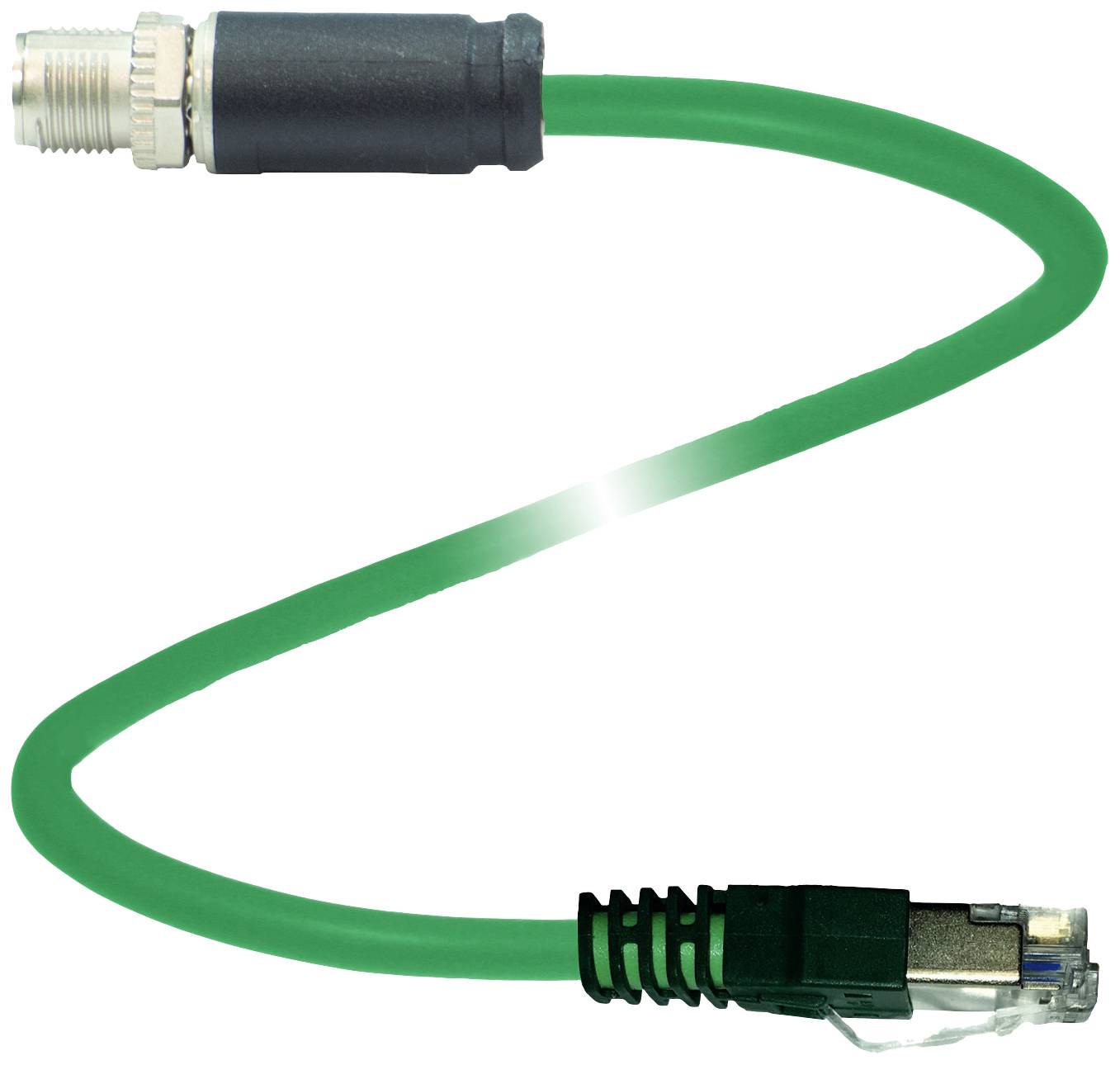

Pepperl+Fuchs 70134696 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 2 m Polzahl Sensoren: 8, 8 1 St.
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
RJ45 Stecker
Polzahl
8
8
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 59.95 / Stück)
CHF 59.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V19SX-G-GN2M-PUR-E2S-V45-G
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
RJ45 Stecker
- Polzahl
8
8
- Kabellänge
2 m
- Mantelmaterial
PUR
- Nennspannung
60 V/DC
- Nennstrom
0.5 A
- Nennstrom - gerundet
500 mA
- Anschlussquerschnitt (max.)
0.14 mm²
- Außen-Ø
6.2 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.14 mm²
- Anschluss
M12 Stecker
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kodierung
X
- Kontaktmaterial
Ni/Au
- Kontaktoberfläche
Ni/Au
- max. Querschnitt
0.14 mm²
IP67
IP20
- Besonderheiten
X Codiert
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
70134696
- Inhalt
1 St.
- Kabel-Ø
6.2 mm
- Kabel-Ø (max.)
6.2 mm
- Kabel-Ø-Bereich
6.2 mm (max)
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.14 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630851 Pepperl+Fuchs 70134696 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 2 m Polzahl Sensoren: 8, 8 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630851 Pepperl+Fuchs 70134696 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 2 m Polzahl Sensoren: 8, 8 1 St.
Beschreibung
Buskabel Ethernet M12-Stecker gerade X-kodiert auf; RJ45-Stecker gerade Ethernet-kodiert, 8-polig, PUR-Kabel; grün, Cat6A, paargeschirmt und Gesamtschirm; Länge: 2 m
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Stecker
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 8
- Kodierung: X-kodiert
- Steckverbinder 2
- Anschluss: Stecker
- Bauform: RJ45
- Ausführung: gerade
- Verriegelung: Rastverriegelung
- Polzahl: 8
- Kodierung: EtherNet/IP
- UL File Number: E520112
- Elektrische Daten
- Betriebsspannung: max. 50 V AC / 60 V DC
- Betriebsstrom: max. 0,5 A
- Konformität
- Schutzart: EN 60529
- Feldbusstandard: IEEE 802.3an 10GBASE-T
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-109 | Steckverbinder RJ45 : IEC 60603-7
- Komponentenkategorie: CAT6A (IEC 11801, EN 50173)
- Entflammbarkeit: IEC 60332-1-2 , UL 1581
- Umgebungsbedingungen
- Umgebungstemperatur
- Kabel, fest verlegt: -40 ... 85 °C (-40 ... 185 °F)
- Kabel, beweglich: -10 ... 60 °C (14 ... 140 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder 1
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel , Sechskantmutter SW = 13 mm
- Steckzyklen: min. 100
- Schirmung: Schirm an Verschraubung aufgelegt
- Schutzart: IP67
- Steckverbinder 2
- Losrüttelsicherung: vorhanden
- Steckzyklen: min. 750
- Schirmung: Schirm an Steckverbinder aufgelegt
- Schutzart: IP20
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 6,2 mm
- Biegeradius: max. 50 mm bewegt | max. 25 mm fest verlegt
- Mantelfarbe: grün (ähnlich RAL 6018)
- Aderzahl: 8
- Aderquerschnitt: 0,14 mm2
- Adernfarbe: Ader 1: weiß/orange | Ader 2: orange | Ader 3: weiß/grün | Ader 4: grün | Ader 5: weiß/braun | Ader 6: braun | Ader 7: weiß/blau | Ader 8: blau
- Aderaufbau: 7 x 0,404 mm Ø paarverseilt , Paarschirm
- Schirm: Cu-Geflecht, verzinnt | Paarschirm : Alu-kaschierte Polyesterfolie
- Länge: 2 m
- Kabelkurzzeichen: Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)
- Material
- Halogenfreiheit: ja
- Steckverbinder 1
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Ni/Au
- Entflammbarkeit: V-2
- Steckverbinder 2
- Griffkörper: PC
- Kontaktoberfläche: Ni/Au
- Entflammbarkeit: V-0
- Kabel
- Mantel: PUR
- Aderisolation: PE
- UV-Beständigkeit: ja
- Ölbeständigkeit: ja
- Entflammbarkeit: FT1
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel Ethernet V19SX-G-GN2#70134696, Verpackungseinheit: 1 Stk., EAN: 4050143451272
