Name: Pepperl+Fuchs 70116635 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker gerade auf Kupplung gerade 5 m Polzahl Senso
Brand: Pepperl+Fuchs
SKU: 2629512
Availability: BackOrder

Technische Daten

Typ: DT2S-G-BK5M-PUR/0,75-DT2P-G

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Stecker gerade auf Kupplung gerade

Stecker-Norm: DEUTSCH

Anschlussseite A: Deutsch-Buchse, gerade

Anschlussseite B: Deutsch-Stecker, gerade

Polzahl: 2
2

Kabellänge: 5 m

Mantelmaterial: PUR

Nennspannung: 60 V/DC

Nennstrom: 8 A

Nennstrom - gerundet: 8 A

Anschlussquerschnitt (max.): 0.75 mm²

Außen-Ø: 5 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.75 mm²

Anschluss: Stecker

Kontaktmaterial: Ni

Kontaktoberfläche: Ni

max. Querschnitt: 0.75 mm²

: IP68

Besonderheiten: PUR-Mantel
Halogenfrei
ölbeständig
hydrolysefest

Min. Temperatur: -40 °C

Max. Temperatur: 125 °C

Verschlussart: Snap-In

Herst.-Teilenr.: 70116635

Inhalt: 1 St.

Kabel-Ø: 5 mm

Kabel-Ø (max.): 5 mm

Kabel-Ø-Bereich: 5 mm (max)

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.75 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2629512 Pepperl+Fuchs 70116635 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker gerade auf Kupplung gerade 5 m Polzahl Senso

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2629512 Pepperl+Fuchs 70116635 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker gerade auf Kupplung gerade 5 m Polzahl Senso

Beschreibung

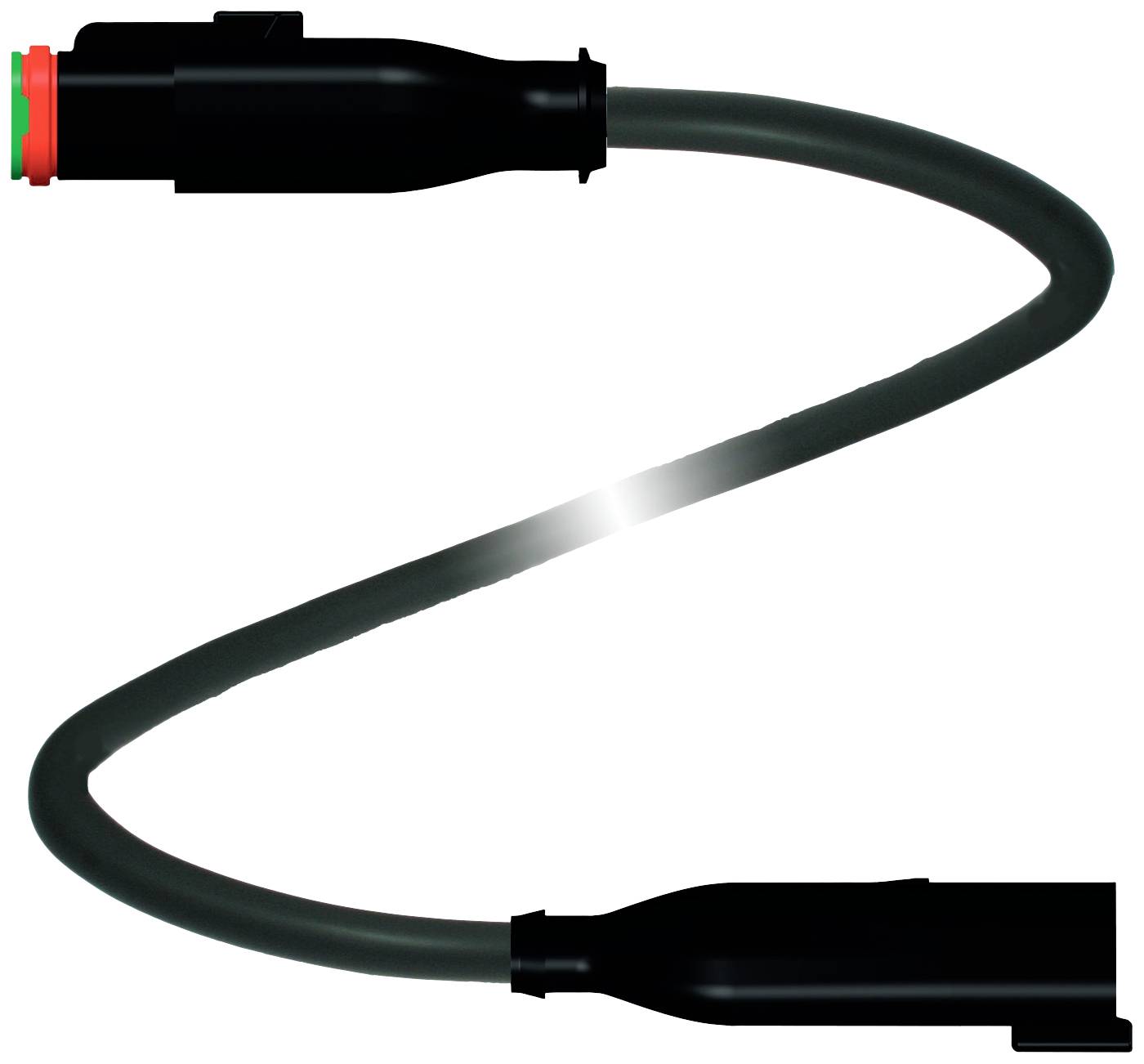

Verbindungskabel Deutsch-Buchse gerade auf Deutsch-Stecker gerade, 2-polig, PUR-Kabel schwarz, Länge: 5 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: Deutsch-Steckverbinder
Ausführung: gerade
Verriegelung: Rastverriegelung
Polzahl: 2
Steckverbinder 2
Anschluss: Stecker
Bauform: Deutsch-Steckverbinder
Ausführung: gerade
Verriegelung: Rastverriegelung
Polzahl: 2
Elektrische Daten
Betriebsspannung: max. 48 V AC / 60 V DC
Betriebsstrom: max. 8 A pro Kontakt
Konformität
Schutzart: EN 60529
Halogenfreiheit: IEC 60754-1
Ölbeständigkeit: IEC 60881:404
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 125 °C (-40 ... 257 °F)
Kabel, fest verlegt: -40 ... 85 °C (-40 ... 185 °F)
Kabel, beweglich: -25 ... 85 °C (-13 ... 185 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Losrüttelsicherung: vorhanden
Schutzart: IP68
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
Manteldurchmesser: 5 mm
Biegeradius: > 8 x Leitungsdurchmesser, bewegt | > 4 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 50 N / 300 mm
Mantelfarbe: schwarz (ähnlich RAL 9005)
Aderzahl: 2
Aderquerschnitt: 0,75 mm2 / 18 AWG
Adernfarbe: Ader 1: braun | Ader 2: blau
Aderaufbau: 42 x 0,15 mm Ø
Länge: 5 m
Kabelkurzzeichen: Li 9Y 11Y 2 x 0,75
Material
LABS-Freiheit: ja
Halogenfreiheit: ja
Steckverbinder
Griffkörper: PA, schwarz
Kontaktoberfläche: Ni
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
UV-Beständigkeit: ja
Chemische Beständigkeit: gut
Ölbeständigkeit: ja
Mikrobenbeständigkeit: ja
Hydrolysebeständigkeit: ja

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel 70116635, Verpackungseinheit: 1 Stk., EAN: 4050143430079
