Abbildung ähnlich
Pepperl+Fuchs 70114146 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 3 m Polza
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker gerade auf Kupplung gerade
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
M12-Stecker, gerade
Polzahl
5
5
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 53.95 / Stück)
CHF 53.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V15-G-VT3M-PUR-U/CAN-V15-G
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker gerade auf Kupplung gerade
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
M12-Stecker, gerade
- Polzahl
5
5
- Kabellänge
3 m
- Mantelmaterial
PUR
- Nennspannung
60 V/DC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
6.1 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Steckanschluss
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kodierung
A
- Kontaktmaterial
Au (Gold)
- Kontaktoberfläche
Au (Gold)
- max. Querschnitt
0.34 mm²
- min. Querschnitt
0.34 mm²
IP67
IP68
IP69
- Besonderheiten
schleppkettenfähig
- Min. Temperatur
-25 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
70114146
- Inhalt
1 St.
- Kabel-Ø
6.1 mm
- Kabel-Ø (max.)
6.1 mm
- Kabel-Ø (min.)
6.1 mm
- Kabel-Ø-Bereich
6.1 - 6.1 mm
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2631299 Pepperl+Fuchs 70114146 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 3 m Polza
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2631299 Pepperl+Fuchs 70114146 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 3 m Polza
Beschreibung

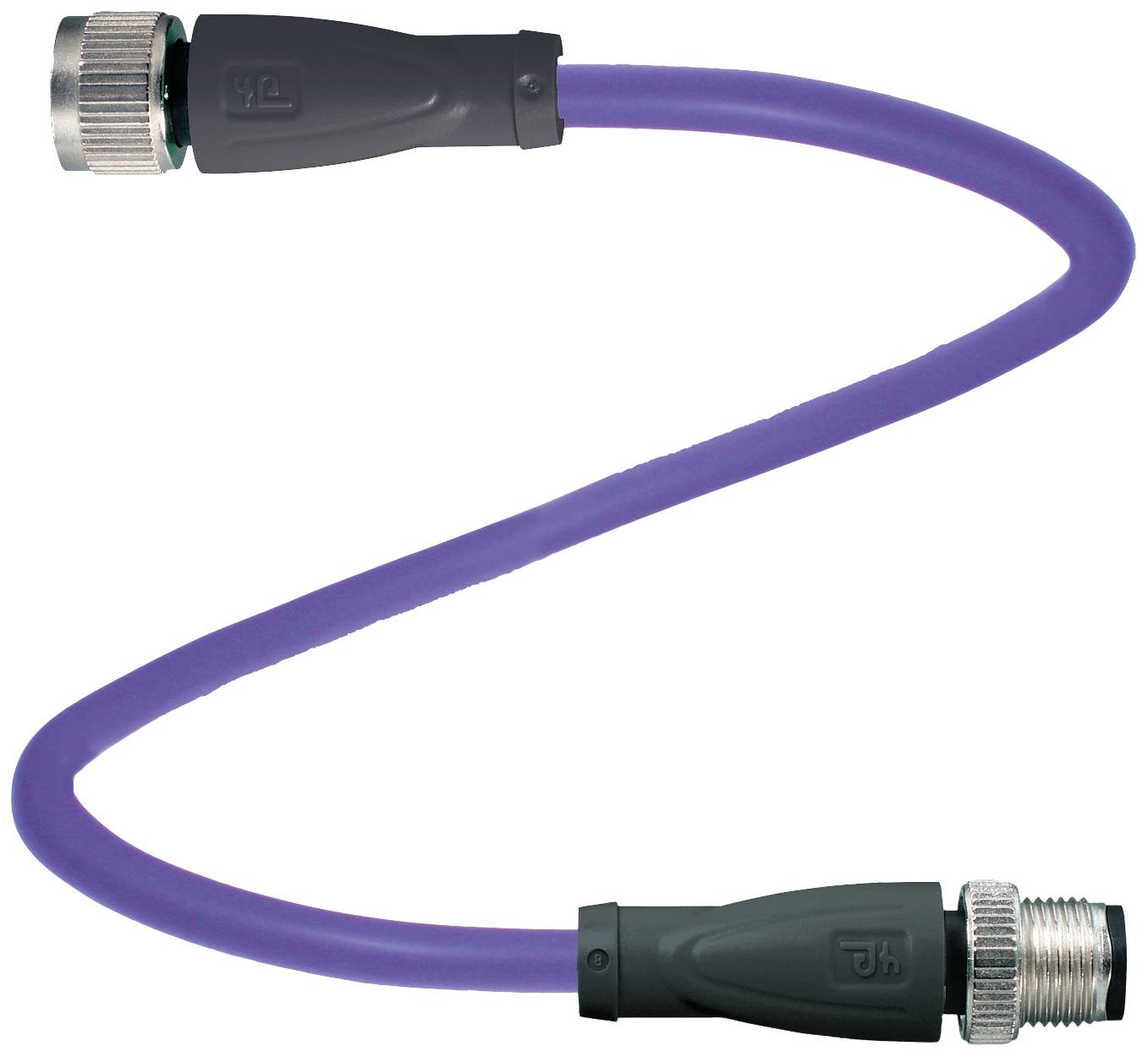

Buskabel DeviceNet/CANOpen M12-Buchse gerade auf M12-Stecker gerade A-kodiert, 5-polig, PUR-Kabel violett, abgeschirmt, UL-zugelassen, schleppkettentauglich, salzwasserbeständig, Länge: 3 m
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 5
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: Stecker
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 5
- Kodierung: A-kodiert
- UL File Number: E231213
- Elektrische Daten
- Betriebsspannung: max. 48 V AC / 60 V DC
- Betriebsstrom: max. 4 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Entflammbarkeit: UL 2556 , IEC 60332-1-2
- Halogenfreiheit: IEC 60754-1
- Chemische Beständigkeit: DIN EN 60811-2-1
- Ölbeständigkeit: DIN EN 60811-2-1
- Zulassungen und Zertifikate
- UL-Zulassung: CMX listed (Kabel)
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -25 ... 90 °C (-13 ... 194 °F)
- Kabel, fest verlegt: -20 ... 80 °C (-4 ... 176 °F)
- Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel
- Steckzyklen: min. 100
- Schirmung: Schirm an Pin 1 und Verschraubung aufgelegt
- Schutzart: IP67 / IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 6,1 mm
- Biegeradius: > 8 x Leitungsdurchmesser, bewegt | > 4 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 60 N / 100 mm
- Mantelfarbe: violett (ähnlich RAL 4001)
- Aderzahl: 4
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: rot | Ader 2: schwarz | Ader 3: weiß | Ader 4: blau
- Aderaufbau: 7 x 0,254 mm Ø | paarweise verseilt zum Sternvierer
- Schirm: Cu-Geflecht, verzinnt, 80 % Bedeckung
- Länge: 3 m
- Kabelkurzzeichen: Li 9Y 11Y 4 x 0,34
- Schleppkettentauglichkeit
- Schleppkettenzyklen: min. 3000000
- Verfahrgeschwindigkeit: max. 2,5 m/s
- Beschleunigung: max. 12 m/s2
- Material
- Halogenfreiheit: ja
- Steckverbinder
- Gerändelte Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- Salzwasserbeständigkeit: ja
- Ölbeständigkeit: ja
- Mikrobenbeständigkeit: ja
- Hydrolysebeständigkeit: ja
- Entflammbarkeit: VW-1
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel V15-G-VT3M-#70114146, Verpackungseinheit: 1 Stk., EAN: 4050143399208
