Abbildung ähnlich

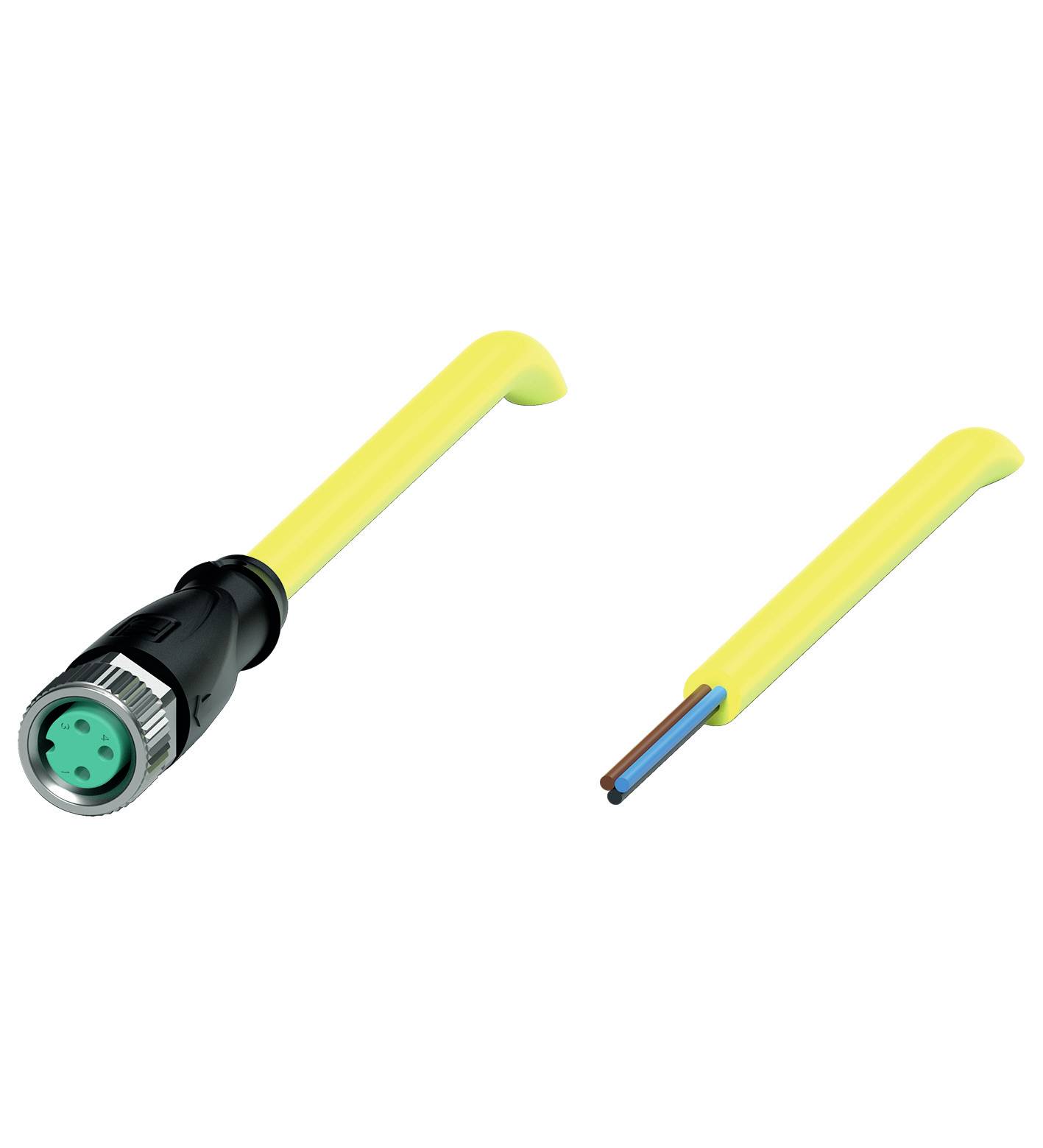

Pepperl+Fuchs 456515 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 5 m Polzahl Sensoren: 3 1 St.
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Anschlussseite A
M8-Buchse, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
3
Kabellänge
5 m
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 22.95 / Stück)
CHF 22.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V3-GM-YE5M-PVC-U
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Anschlussseite A
M8-Buchse, gerade
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
3
- Kabellänge
5 m
- Mantelmaterial
PVC
- Nennspannung
60 V/DC
- Nennstrom
3 A
- Nennstrom - gerundet
3 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.3 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Buchse
- Gewinde-Typ Anschlussseite
M8 x 1
- Gewinde-Typ Kabelanschluss und Montage
M8 x 1
- Kodierung
A
- Kontaktmaterial
Au (Gold)
- Kontaktoberfläche
Au (Gold)
- max. Querschnitt
0.34 mm²
IP68
- Besonderheiten
A Codiert
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
456515
- Inhalt
1 St.
- Kabel-Ø
4.3 mm
- Kabel-Ø (max.)
4.3 mm
- Kabel-Ø-Bereich
4.3 mm (max)
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2631513 Pepperl+Fuchs 456515 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 5 m Polzahl Sensoren: 3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2631513 Pepperl+Fuchs 456515 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 5 m Polzahl Sensoren: 3 1 St.
Beschreibung
Kabeldose, M8, 3-polig, PVC-Kabel, Länge: 5 m, Adern: 3 x 0,34 mm2
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M8
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 3
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: freies Leitungsende
- Elektrische Daten
- Betriebsspannung: max. 48 V AC / 60 V DC
- Betriebsstrom: max. 3 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M8 x 1 : IEC 61076-2-104
- Entflammbarkeit: UL 1581 , IEC 60332-1-2
- Zulassungen und Zertifikate
- UL-Zulassung: AWM STYLE 2095 AWM I/II A/B 80°C 300V FT1 (Kabel)
- UL File Number: E231213
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -25 ... 80 °C (-13 ... 176 °F)
- Kabel, beweglich: -5 ... 80 °C (23 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,4 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel und Sechskantmutter SW = 9 mm
- Steckzyklen: min. 100
- Schutzart: IP68
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 4,3 mm
- Biegeradius: > 15 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 50 N / 300 mm
- Mantelfarbe: gelb (ähnlich RAL 1021)
- Aderzahl: 3
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: braun | Ader 3: blau | Ader 4: schwarz
- Aderaufbau: 19 x 0,15 mm Ø
- Länge: 5 m
- Kabelkurzzeichen: Li YY 3 x 0,34
- Material
- Steckverbinder
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Dichtung: FKM
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PVC
- Aderisolation: PVC
- Entflammbarkeit: FT1
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose V3-GM-YE5M-PVC-U, Verpackungseinheit: 1 Stk., EAN: 4050143162963
