Name: Pepperl+Fuchs 281081 FB6217E3 I/O-Modul herstellerspezifisch Anzahl digitale Ausgänge: 2
Brand: Pepperl+Fuchs
SKU: 2627648
Availability: BackOrder

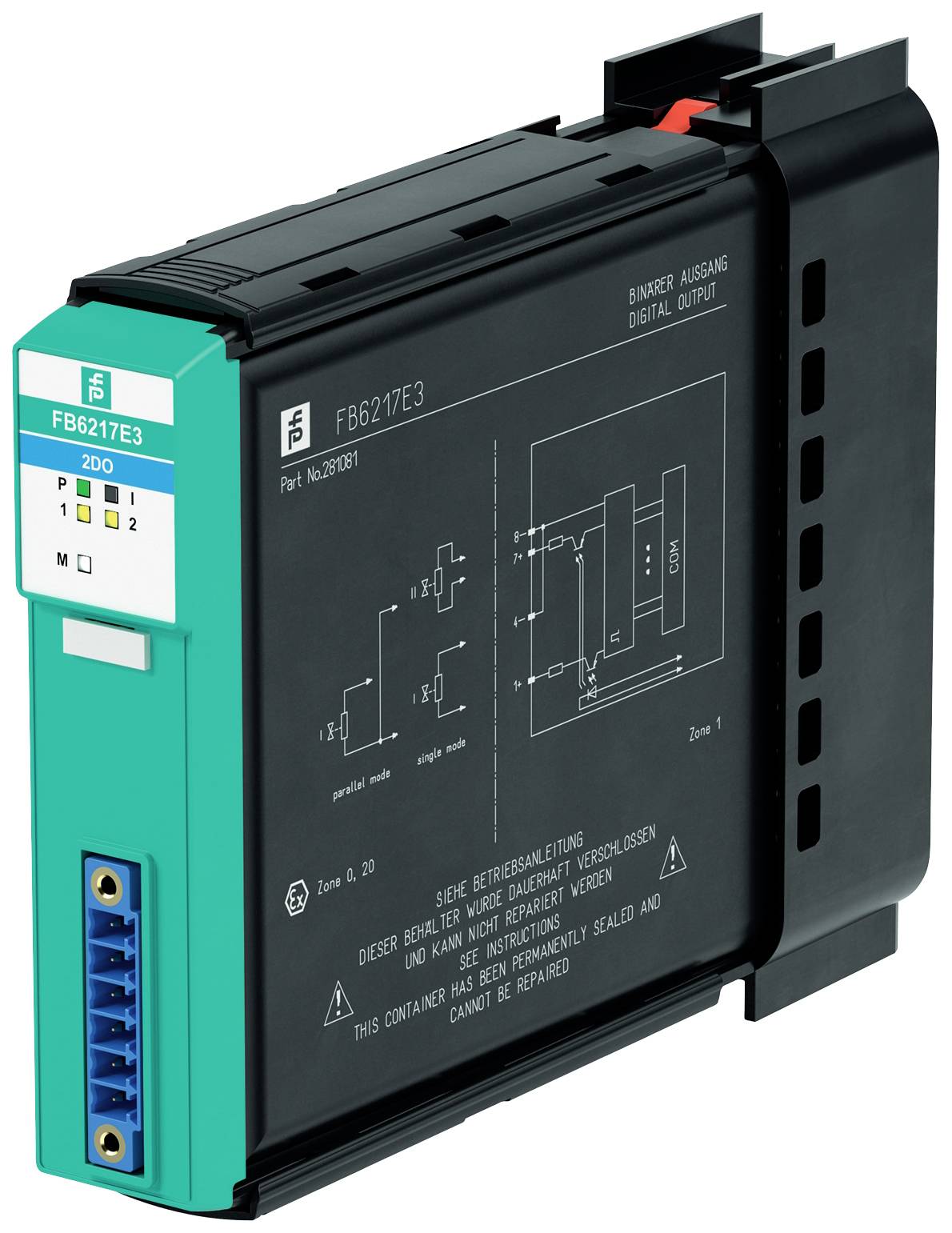

'Industriekomponente FB6217E3: Digitale Ausgabe, schematische Zeichnung und technische Informationen auf der Vorderseite.'

Abbildung ähnlich

Produkt-Art

I/O-Modul

Schnittstellen

herstellerspezifisch

Typ

FB6217E3

Höhe

132 mm

Länge

107 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 29. Dez. 2026

Anzahl

Stück

Gesamt (CHF 759.95 / Stück)

CHF 759.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: I/O-Modul

Schnittstellen: herstellerspezifisch

Typ: FB6217E3

Höhe: 132 mm

Länge: 107 mm

Breite: 28 mm

Anzahl digitale Ausgänge: 2

Abm.: (L x B x H) 107 x 28 x 132 mm

Kontroll-LEDs: Ja

Herst.-Teilenr.: 281081

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627648 Pepperl+Fuchs 281081 FB6217E3 I/O-Modul herstellerspezifisch Anzahl digitale Ausgänge: 2

Beschreibung

Baureihe FB; Binäre Ausgabe; Ex ia; 16V5 131R; Inst. in Zone 1/ Zone 21; belegt 1 Steckplatz; 2-kanalig; Leitungsüberwachung (LFD); mit Abschalteingang

Ausführung

Versorgung
Anschluss: Backplane-Bus / Boosterklemmen
Bemessungsspannung: Verwendung nur in Verbindung mit den Netzteilen FB92**
Verlustleistung: 1,7 W
Leistungsaufnahme: 2,7 W
Interner Bus
Anschluss: Backplane-Bus
Schnittstelle: herstellerspezifischer Bus zum Standard-Buskoppler
Binärausgang
Anzahl der Kanäle: 2
Geeignete Feldgeräte
Feldgerät: Magnetventil
Feldgerät [2]: akustischer Alarm
Feldgerät [3]: visueller Alarm
Anschluss: Kanal I: 1+, 4/5/6/8-; Kanal II: 7+, 4/5/6/8-
Innenwiderstand: 131 Ω , beide Kanäle parallel 66 Ω
Strombegrenzung: 50 mA beide Kanäle parallel 100 mA
Leerlaufspannung: 16,5 V , beide Kanäle parallel 16,5 V
Leitungsfehlerüberwachung: kanalweise ein-/abschaltbar im Konfigurationstool auch im ausgeschalteten Zustand (alle 2,5 s wird das Ventil für 2 ms eingeschaltet)
Leitungskurzschluss: < 50 Ω
Leitungsbruch: > 10 kΩ
Ansprechzeit: 10 ms (abhängig von der Buszykluszeit)
Watchdog: Gerät geht innerhalb von 0,5 s in sicheren Zustand z. B. nach Kommunikationsverlust
Anzeigen/Einstellungen
LED-Anzeige: Power-LED (P) grün: Versorgung | Diagnose-LED (I) rot: Modulfehler , rot blinkend: Kommunikationsfehler , weiß: fester Parameter gesetzt (Parameter vom Buskoppler werden ignoriert) , weiß blinkend: fordert Parameter vom Buskoppler an | Status-LED (1, 2) rot: Leitungsfehler (Leitungsbruch oder Kurzschluss) , gelb: Zustand des binären E/A (0/1) | Modus-LED (M) weiß: Parallelbetrieb der Ausgänge
Codierung: optionale mechanische Kodierung in der Frontbuchse
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61326-1
Konformität
Elektromagnetische Verträglichkeit: NE 21
Schutzart: IEC 60529
Umweltprüfung: EN 60068-2-14
Schockfestigkeit: EN 60068-2-27
Schwingungsfestigkeit: EN 60068-2-6
Schadgas: EN 60068-2-42
Relative Luftfeuchtigkeit: EN 60068-2-78
Umgebungsbedingungen
Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Relative Luftfeuchtigkeit: 95 % nicht kondensierend
Schockfestigkeit: Schockform I, Schockdauer 11 ms, Schockamplitude 15 g, Anzahl der Schocks 18
Schwingungsfestigkeit: Frequenzbereich 10 ... 150 Hz; Übergangsfrequenz: 57,56 Hz, Amplitude/Beschleunigung ± 0,075 mm/1 g; 10 Zyklen | Frequenzbereich 5 ... 100 Hz; Übergangsfrequenz: 13,2 Hz Amplitude/Beschleunigung ± 1 mm/0,7 g; 90 Minuten bei jeder Resonanz
Schadgas: beständig in Umgebungsbedingungen nach ISA S71.04-1985, Severity Level G3
Mechanische Daten
Schutzart: IP20 (Modul) , separates Gehäuse entsprechend Systembeschreibung erforderlich
Anschluss: abziehbarer Frontstecker mit Schraubflansch (Zubehör) | Leitungsanschluss als Federklemmen (0,14 ... 1,5 mm2) oder Schraubklemmen (0,08 ... 1,5 mm2)
Masse: ca. 420 g
Abmessungen: 28 x 107 x 132 mm
Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
EU-Baumusterprüfbescheinigung: Presafe 19 ATEX 14054U
Kennzeichnung: ATEX II 2(1)G Ex db eb q [ia Ga] IIC Gb | II (1)D [Ex ia Da] IIIC | I (M1) [Ex ia Ma] I
Ausgang
Spannung: 17,8 V
Strom: 162 mA
Leistung: 721 mW
Innere Kapazität: 12 nF
Innere Induktivität: 0 mH
Ausgang (beide Kanäle parallel)
Spannung: 17,8 V
Strom: 324 mA
Leistung: 1442 mW
Innere Kapazität: 24 nF
Innere Induktivität: 0 mH
Galvanische Trennung
Ausgang/Versorgung, interner Bus: sichere galvanische Trennung nach EN 60079-11, Scheitelwert der Spannung 375 V
Richtlinienkonformität
Richtlinie 2014/34/EU: EN 60079-0:2012+A11:2013 | EN 60079-1:2014 | EN 60079-5:2015 | EN 60079-7:2015 | EN 60079-11:2012
Internationale Zulassungen
ATEX-Zulassung: Presafe 19 ATEX 14054U
IECEx-Zulassung: IECEx PRE 19.0009U
Zugelassen für: Ex db eb q [ia Ga] IIC Gb | [Ex ia Da] IIIC | [Ex ia Ma] I
Allgemeine Informationen
Systeminformationen: Das Modul darf nur in den zugehörigen Backplanes und Gehäusen (FB92**) in der Zone 1, 2, 21, 22 oder außerhalb des explosionsgefährdeten Bereichs installiert werden (Gas oder Staub). Beachten Sie dabei die zugehörige EG-Baumusterprüfbescheinigung.
Ergänzende Informationen: Beachten Sie, soweit zutreffend, die EG-Baumusterprüfbescheinigungen, Konformitätsaussagen, Konformitätserklärungen, Konformitätsbescheinigungen und Betriebsanleitungen.

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Binärausgang m. Abschalteingang FB6217E3, Verpackungseinheit: 1 Stk., EAN: 4050143361793
