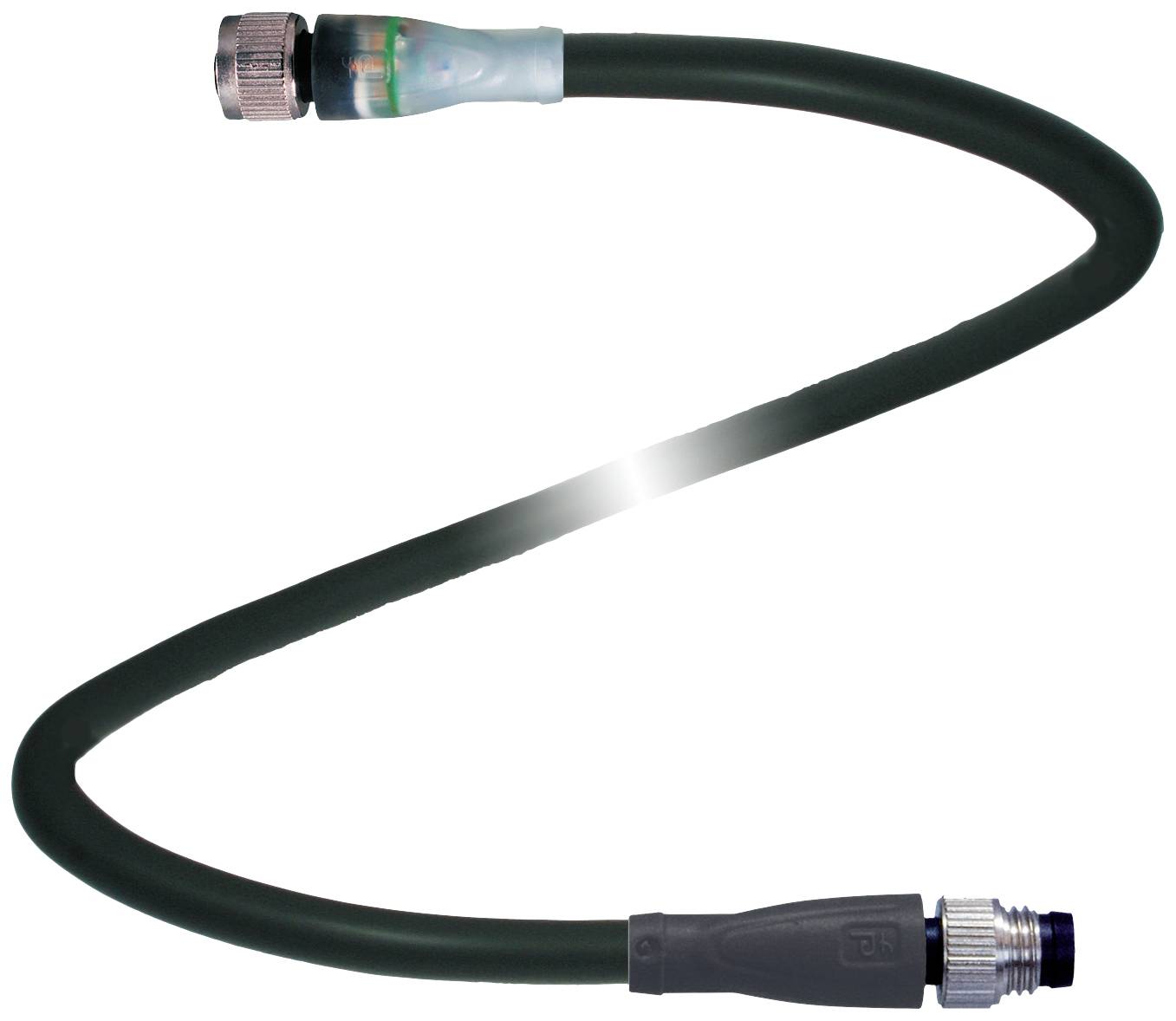

Abbildung ähnlich
Pepperl+Fuchs 240818-100001 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 gerade 5 m Polzahl Sensoren: 3, 3 1 St.
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M8-Buchse, gerade
Anschlussseite B
M8-Stecker, gerade
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 39.95 / Stück)
CHF 39.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V3-GM-E2-BK5M-PUR-U-V3-GM
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M8-Buchse, gerade
- Anschlussseite B
M8-Stecker, gerade
- Polzahl
3
3
- Kabellänge
5 m
- Mantelmaterial
PUR
- Nennspannung
24 V/DC
- Nennstrom
3 A
- Nennstrom - gerundet
3 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.3 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Steckanschluss
- Gewinde-Typ Anschlussseite
M8 x 1
- Kodierung
A
- Kontaktoberfläche
Au
- max. Querschnitt
0.34 mm²
- min. Querschnitt
0.34 mm²
IP67
- Besonderheiten
schleppkettenfähig
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
240818-100001
- Inhalt
1 St.
- Kabel-Ø
4.3 mm
- Kabel-Ø (max.)
4.3 mm
- Kabel-Ø (min.)
4.3 mm
- Kabel-Ø-Bereich
4.3 - 4.3 mm
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630842 Pepperl+Fuchs 240818-100001 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 gerade 5 m Polzahl Sensoren: 3, 3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630842 Pepperl+Fuchs 240818-100001 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 gerade 5 m Polzahl Sensoren: 3, 3 1 St.
Beschreibung
Verbindungskabel, M8, Länge: 5 m
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M8
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 3
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: Stecker
- Bauform: M8
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 3
- Kodierung: A-kodiert
- UL File Number: E231213
- Anzeigen/Bedienelemente
- LED grün: Betriebsanzeige
- LED gelb: Funktionsanzeige Pin 4
- Elektrische Daten
- Betriebsspannung: max. 24 V DC -20 % / +25 %
- Betriebsstrom: max. 3 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M8 x 1 : IEC 61076-2-104
- Entflammbarkeit: UL 1581; DIN EN 60332-2-2
- Halogenfreiheit: IEC 60754-1
- Zulassungen und Zertifikate
- UL-Zulassung: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (Kabel)
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,4 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel
- Steckzyklen: min. 100
- Schutzart: IP67
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
- Manteldurchmesser: 4,3 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 80 N / 300 mm
- Mantelfarbe: schwarz (ähnlich RAL 9005)
- Aderzahl: 3
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: braun | Ader 3: blau | Ader 4: schwarz
- Aderaufbau: 42 x 0,1 mm Ø
- Länge: 5 m
- Kabelkurzzeichen: Li 9Y 11Y 3 x 0,34
- Schleppkettentauglichkeit
- Schleppkettenzyklen: min. 5000000
- Verfahrgeschwindigkeit: max. 3,3 m/s
- Verfahrweg: max. 5 m
- Beschleunigung: max. 5 m/s2
- Torsionszyklen: min. 1000000
- Torsionsbeanspruchung: ± 180 °/m
- Material
- LABS-Freiheit: ja
- Halogenfreiheit: ja
- Steckverbinder
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, transparent/schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- UV-Beständigkeit: ja
- Chemische Beständigkeit: gut
- Ölbeständigkeit: ja
- Kühlschmierstoff-Beständigkeit: ja
- Mikrobenbeständigkeit: ja
- Hydrolysebeständigkeit: ja
- Entflammbarkeit: FT2
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel 240818-100001, Verpackungseinheit: 1 Stk., EAN: 4050143284573
