Name: Pepperl+Fuchs 240817-0003 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 0.6 m Polzahl Sensoren: 3, 3 1 St.
Brand: Pepperl+Fuchs
SKU: 2630834
Availability: BackOrder

Technische Daten

Typ: V3-GM-0,6M-PUR-V3-WM

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Anschlussseite A: M8-Buchse, gerade

Anschlussseite B: M8-Stecker, gewinkelt

Polzahl: 3
3

Kabellänge: 0.6 m

Mantelmaterial: PUR

Nennspannung: 60 V/DC

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Anschlussquerschnitt (max.): 0.25 mm²

Außen-Ø: 4.3 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: M8 Stecker

Gewinde-Typ Anschlussseite: M8 x 1

Kodierung: A

Kontaktmaterial: Gold

Kontaktoberfläche: Gold

: IP67

Besonderheiten: schleppkettenfähig

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 240817-0003

Inhalt: 1 St.

Kabel-Ø: 4.3 mm

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.25 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2630834 Pepperl+Fuchs 240817-0003 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 0.6 m Polzahl Sensoren: 3, 3 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2630834 Pepperl+Fuchs 240817-0003 Sensor-/Aktor-Steckverbinder, konfektioniert M8 x 1 0.6 m Polzahl Sensoren: 3, 3 1 St.

Beschreibung

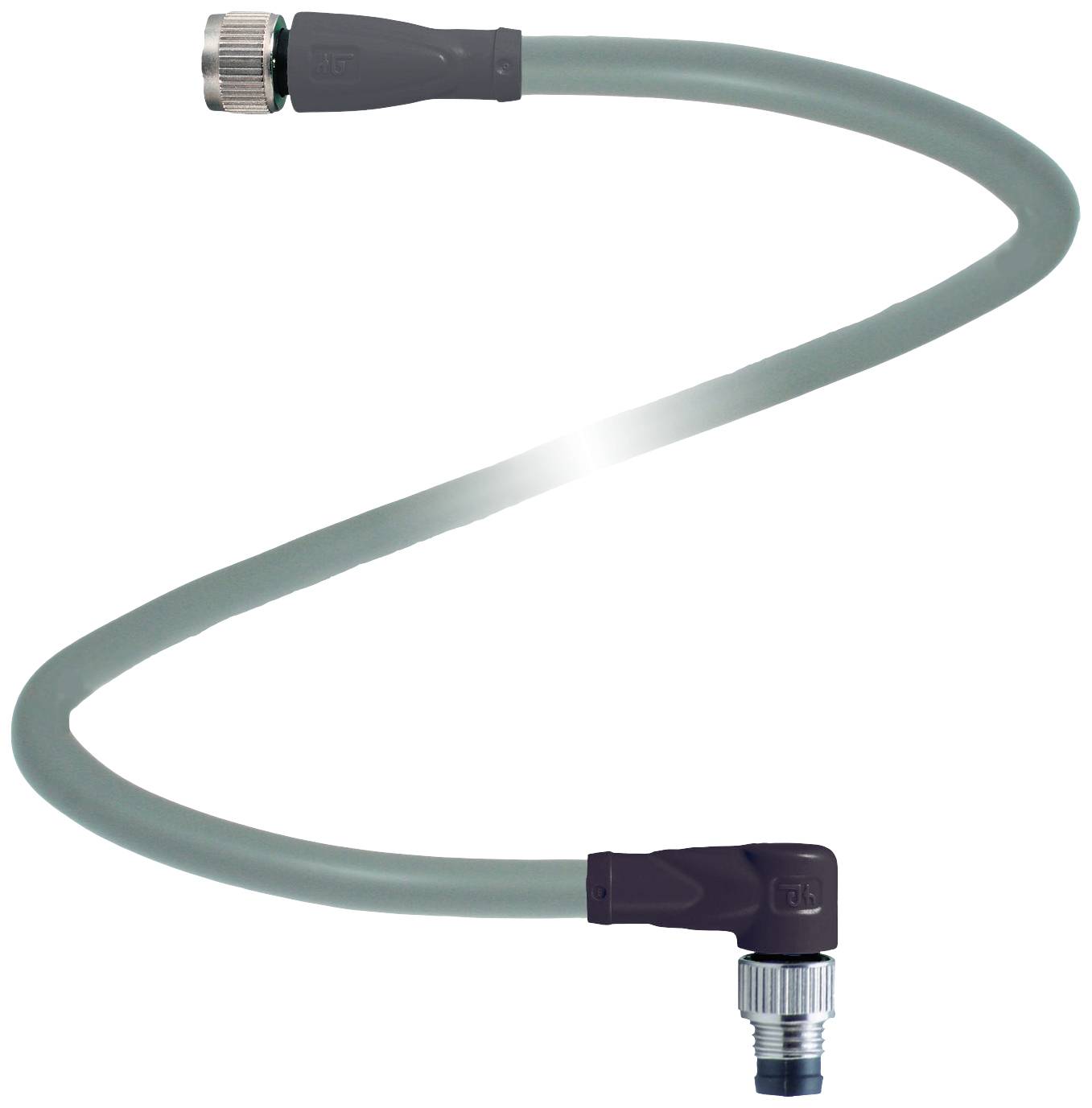

Verbindungskabel, M8, Länge: 0,6 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M8
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 3
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: Stecker
Bauform: M8
Ausführung: gewinkelt
Verriegelung: Schraubverbindung
Polzahl: 3
Kodierung: A-kodiert
Elektrische Daten
Betriebsspannung: max. 48 V AC / 60 V DC
Betriebsstrom: max. 3 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M8 x 1 : IEC 61076-2-104
Halogenfreiheit: IEC 60754-1
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,4 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel
Steckzyklen: min. 100
Schutzart: IP67
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
Manteldurchmesser: 4,3 mm
Biegeradius: > 15 x Leitungsdurchmesser, bewegt | > 8 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 80 N / 500 mm
Mantelfarbe: grau (ähnlich RAL 7001)
Aderzahl: 3
Aderquerschnitt: 0,25 mm2
Adernfarbe: Ader 1: braun | Ader 3: blau | Ader 4: schwarz
Aderaufbau: 14 x 0,15 mm Ø
Länge: 0,6 m
Kabelkurzzeichen: Li 9Y 11Y 3 x 0,25
Schleppkettentauglichkeit
Schleppkettenzyklen: max. 50 / Tag
Verfahrgeschwindigkeit: max. 0,3 m/s
Material
Halogenfreiheit: ja
Steckverbinder
Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
Chemische Beständigkeit: gut
Mikrobenbeständigkeit: ja
Hydrolysebeständigkeit: ja

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel V3-GM-0,6M-PUR-V3-WM, Verpackungseinheit: 1 Stk., EAN: 4050143083060
