Name: Pepperl+Fuchs 240789-0002 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 gewinkelt 3 m Polzahl Sensoren: 5, 5 1 St
Brand: Pepperl+Fuchs
SKU: 2630813
Availability: BackOrder

Technische Daten

Typ: V15-W-3M-PUR-ABG-V15-W

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: gewinkelt

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12-Buchse, gewinkelt

Anschlussseite B: M12-Stecker, gewinkelt

Polzahl: 5
5

Kabellänge: 3 m

Mantelmaterial: PUR

Nennspannung: 60 V/DC

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.34 mm²

Außen-Ø: 4.8 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Steckverbinder

Gewinde-Typ Anschlussseite: M12 x 1

Gewinde-Typ Kabelanschluss und Montage: M12 x 1

Kodierung: A

Kontaktoberfläche: Au (Gold)

: IP67
IP68
IP69

Besonderheiten: geschirmt

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 240789-0002

Inhalt: 1 St.

Kabel-Ø: 4.8 mm

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.34 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2630813 Pepperl+Fuchs 240789-0002 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 gewinkelt 3 m Polzahl Sensoren: 5, 5 1 St

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2630813 Pepperl+Fuchs 240789-0002 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 gewinkelt 3 m Polzahl Sensoren: 5, 5 1 St

Beschreibung

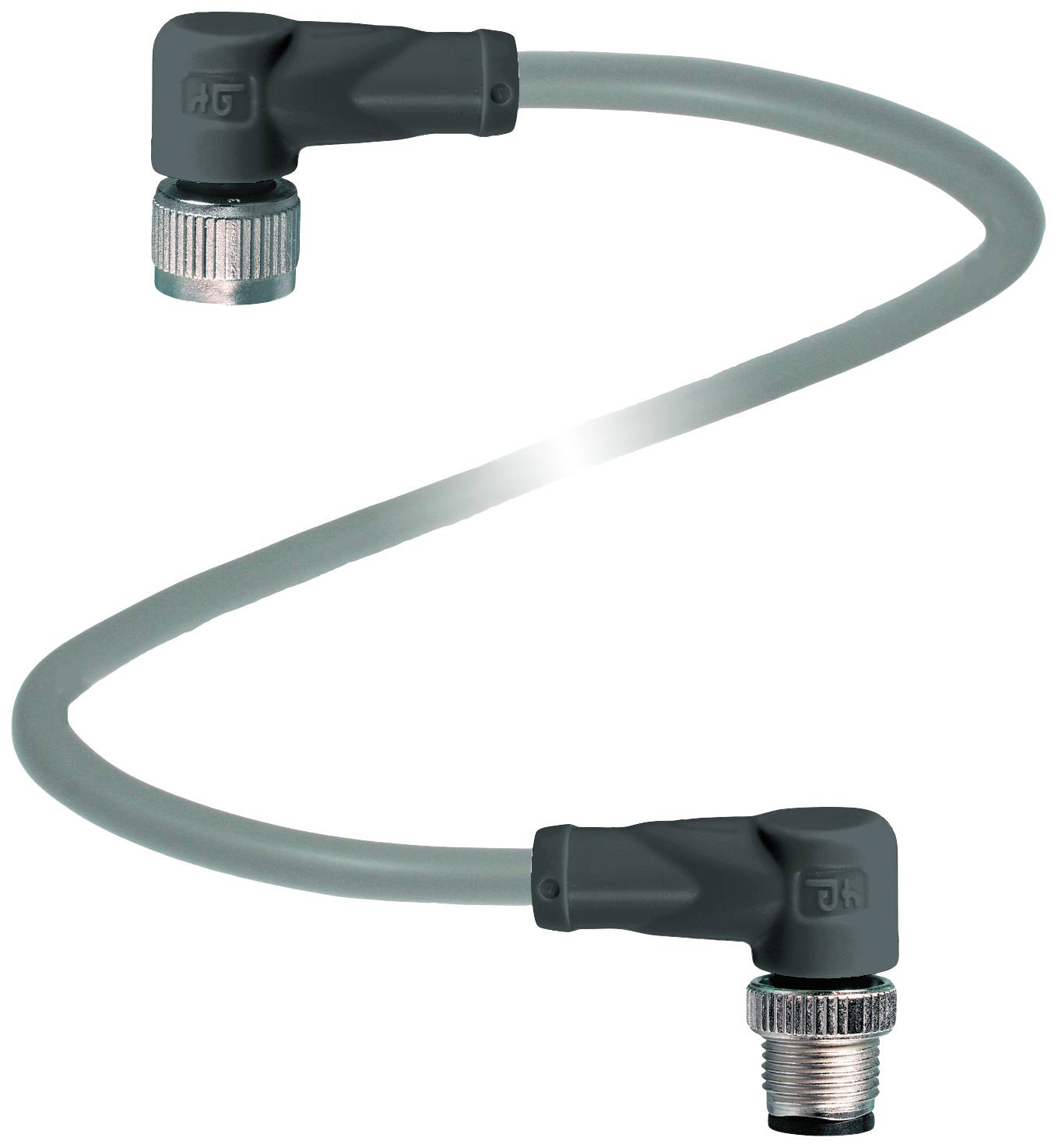

Verbindungskabel M12-Buchse gewinkelt auf M12-Stecker gewinkelt A-kodiert, 5-polig, PUR-Kabel grau, abgeschirmt, Länge: 3 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M12
Ausführung: gewinkelt
Verriegelung: Schraubverbindung
Polzahl: 5
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: Stecker
Bauform: M12
Ausführung: gewinkelt
Verriegelung: Schraubverbindung
Polzahl: 5
Kodierung: A-kodiert
Elektrische Daten
Betriebsspannung: max. 48 V AC / 60 V DC
Betriebsstrom: max. 4 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
Halogenfreiheit: DIN VDE 0472-815 | DIN EN 50267-2-1
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
Kabel, beweglich: -25 ... 80 °C (-13 ... 176 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,6 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel
Steckzyklen: min. 100
Schirmung: Schirm an Verschraubung aufgelegt
Schutzart: IP67 / IP68 / IP69
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
Manteldurchmesser: 4,8 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 100 N / 300 mm
Mantelfarbe: grau (ähnlich RAL 7001)
Aderzahl: 5
Aderquerschnitt: 0,34 mm2
Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz | Ader 5: grau
Aderaufbau: 42 x 0,1 mm Ø
Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
Länge: 3 m
Kabelkurzzeichen: Li 9Y 11YM 5 x 0,34
Material
Halogenfreiheit: ja
Steckverbinder
Gerändelte Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
Chemische Beständigkeit: gut

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel geschirmt V15W3MPURABGV15W, Verpackungseinheit: 1 Stk., EAN: 4050143187348
