Abbildung ähnlich

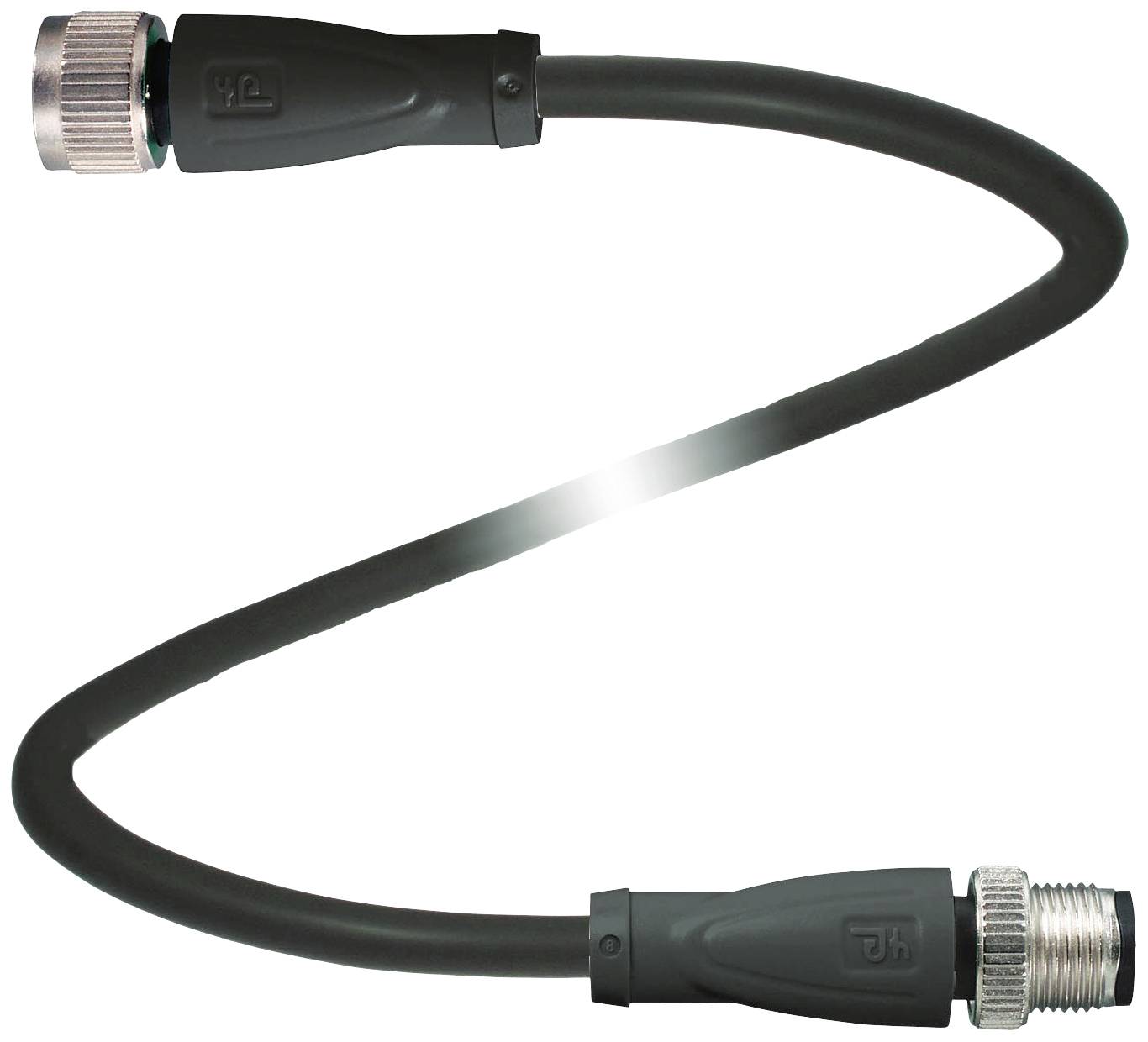

Pepperl+Fuchs 240775-100086 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 5 m
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker gerade auf Kupplung gerade
Stecker-Norm
I/O-Steckverbinder
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
M12-Stecker, gerade
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 59.95 / Stück)
CHF 59.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V19-G-BK5M-PVC-U-V19-G
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker gerade auf Kupplung gerade
- Stecker-Norm
I/O-Steckverbinder
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
M12-Stecker, gerade
- Polzahl
8
8
- Kabellänge
5 m
- Mantelmaterial
PVC
- Nennspannung
30 V DC/AC
- Nennstrom
2 A
- Nennstrom - gerundet
2 A
- Außen-Ø
6.3 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Steckanschluss
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kodierung
A
- Kontaktoberfläche
Au (Gold)
IP67
IP68
IP69
- Besonderheiten
ölbeständig
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
240775-100086
- Inhalt
1 St.
- Kabel-Ø
6.3 mm
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2629820 Pepperl+Fuchs 240775-100086 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 5 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2629820 Pepperl+Fuchs 240775-100086 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 5 m
Beschreibung
Keine weiteren Informationen
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 8
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: Stecker
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 8
- Kodierung: A-kodiert
- UL File Number: E231213
- Elektrische Daten
- Betriebsspannung: max. 30 V AC/DC
- Betriebsstrom: max. 2 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Entflammbarkeit: UL 758 / 1581 , IEC 60332-1-2
- Ölbeständigkeit: DIN EN 60811-2-1
- Zulassungen und Zertifikate
- UL-Zulassung: AWM STYLE 2464 AWM I A/B 80°C 300V FT1 (Kabel)
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel
- Steckzyklen: min. 100
- Schutzart: IP67 / IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
- Manteldurchmesser: 6,3 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 50 N / 300 mm
- Mantelfarbe: schwarz (ähnlich RAL 9005)
- Aderzahl: 8
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: weiß | Ader 2: braun | Ader 3: grün | Ader 4: gelb | Ader 5: grau | Ader 6: pink | Ader 7: blau | Ader 8: rot
- Aderaufbau: 42 x 0,1 mm Ø
- Länge: 5 m
- Kabelkurzzeichen: Li Y YM 8 x 0,34
- Material
- Steckverbinder
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PVC
- Aderisolation: PVC
- Ölbeständigkeit: ja
- Entflammbarkeit: FT1
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel V19-G-#240775-100086, Verpackungseinheit: 1 Stk., EAN: 4050143349555
