Name: Pepperl+Fuchs 240775-100019 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 10 m
Brand: Pepperl+Fuchs
SKU: 2629725
Availability: BackOrder

Technische Daten

Typ: V15-G-10M-PVC-V15-G

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Stecker gerade auf Kupplung gerade

Anschlussseite A: M12-Buchse, gerade

Anschlussseite B: M12-Stecker, gerade

Polzahl: 5
5

Kabellänge: 10 m

Mantelmaterial: PVC

Nennspannung: 60 V/DC

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Außen-Ø: 4.8 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: M12 Buchse

Gewinde-Typ Anschlussseite: M12 x 1

Gewinde-Typ Kabelanschluss und Montage: M12 x 1

Kodierung: A

Kontaktmaterial: Au

Kontaktoberfläche: Au

max. Querschnitt: 0.34 mm²

min. Querschnitt: 0.34 mm²

: IP68
IP69

Besonderheiten: flammwidrig

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 240775-100019

Inhalt: 1 St.

Kabel-Ø: 4.8 mm

Kabel-Ø (max.): 4.8 mm

Kabel-Ø (min.): 4.8 mm

Kabel-Ø-Bereich: 4.8 - 4.8 mm

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.34 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2629725 Pepperl+Fuchs 240775-100019 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 10 m

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2629725 Pepperl+Fuchs 240775-100019 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 10 m

Beschreibung

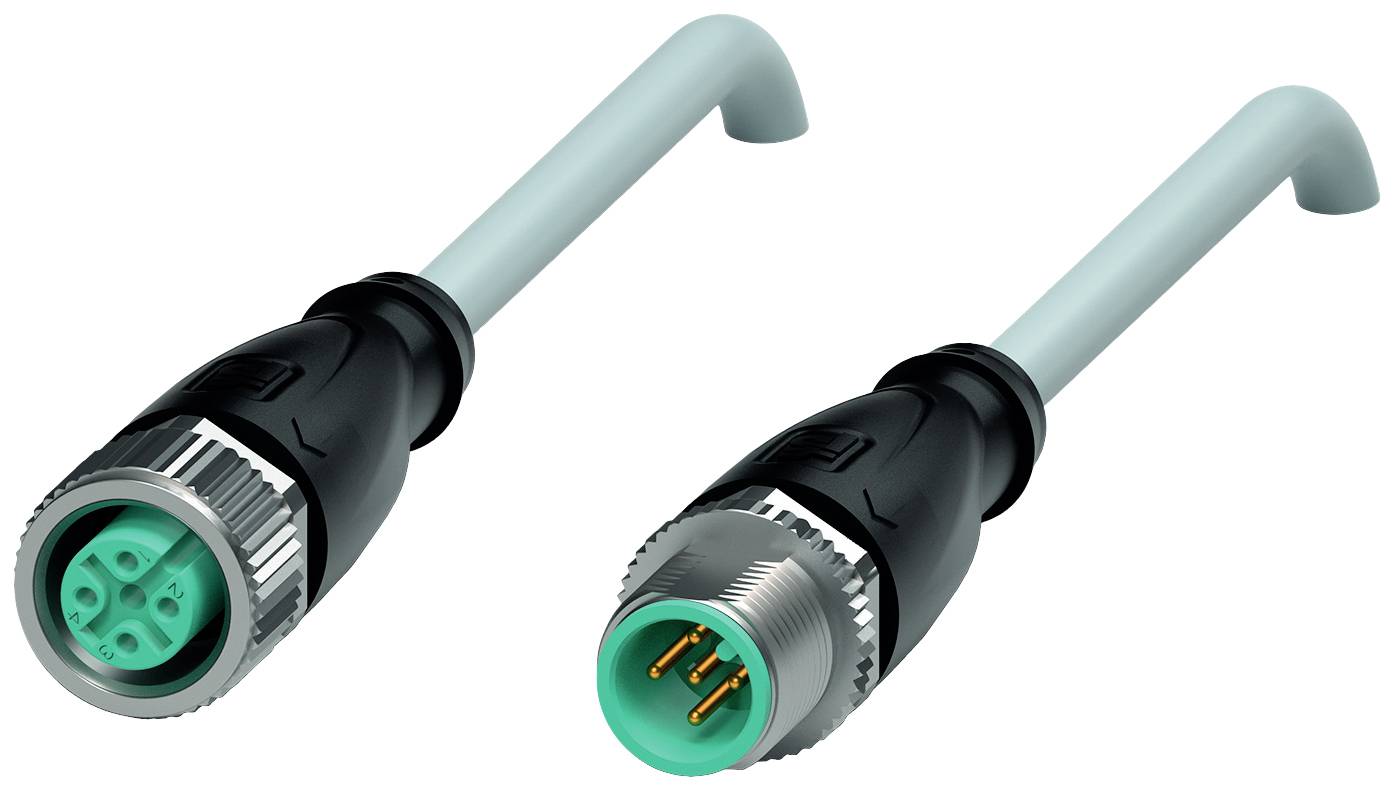

Verbindungskabel M12-Buchse gerade auf M12-Stecker gerade; A-kodiert, 5-polig, PVC-Kabel grau; Länge: 10 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 5
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: Stecker
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 5
Kodierung: A-kodiert
Elektrische Daten
Betriebsspannung: max. 48 V AC / 60 V DC
Betriebsstrom: max. 4 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 70 °C (-40 ... 158 °F)
Kabel, beweglich: -5 ... 70 °C (23 ... 158 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,6 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel und Sechskantmutter SW = 14 mm
Steckzyklen: min. 100
Schutzart: IP68 / IP69
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
Manteldurchmesser: 4,8 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt
Mantelhaftsitz: max. 80 N / 300 mm
Mantelfarbe: grau (ähnlich RAL 7001)
Aderzahl: 5
Aderquerschnitt: 0,34 mm2
Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz | Ader 5: grau
Aderaufbau: 19 x 0,15 mm Ø
Länge: 10 m
Kabelkurzzeichen: Li Y YM 5 x 0,34
Material
Steckverbinder
Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Dichtung: FKM
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PVC
Aderisolation: PVC
Entflammbarkeit: flammwidrig

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel V15-G-10M-PVC-V15-G, Verpackungseinheit: 1 Stk., EAN: 4050143118496
