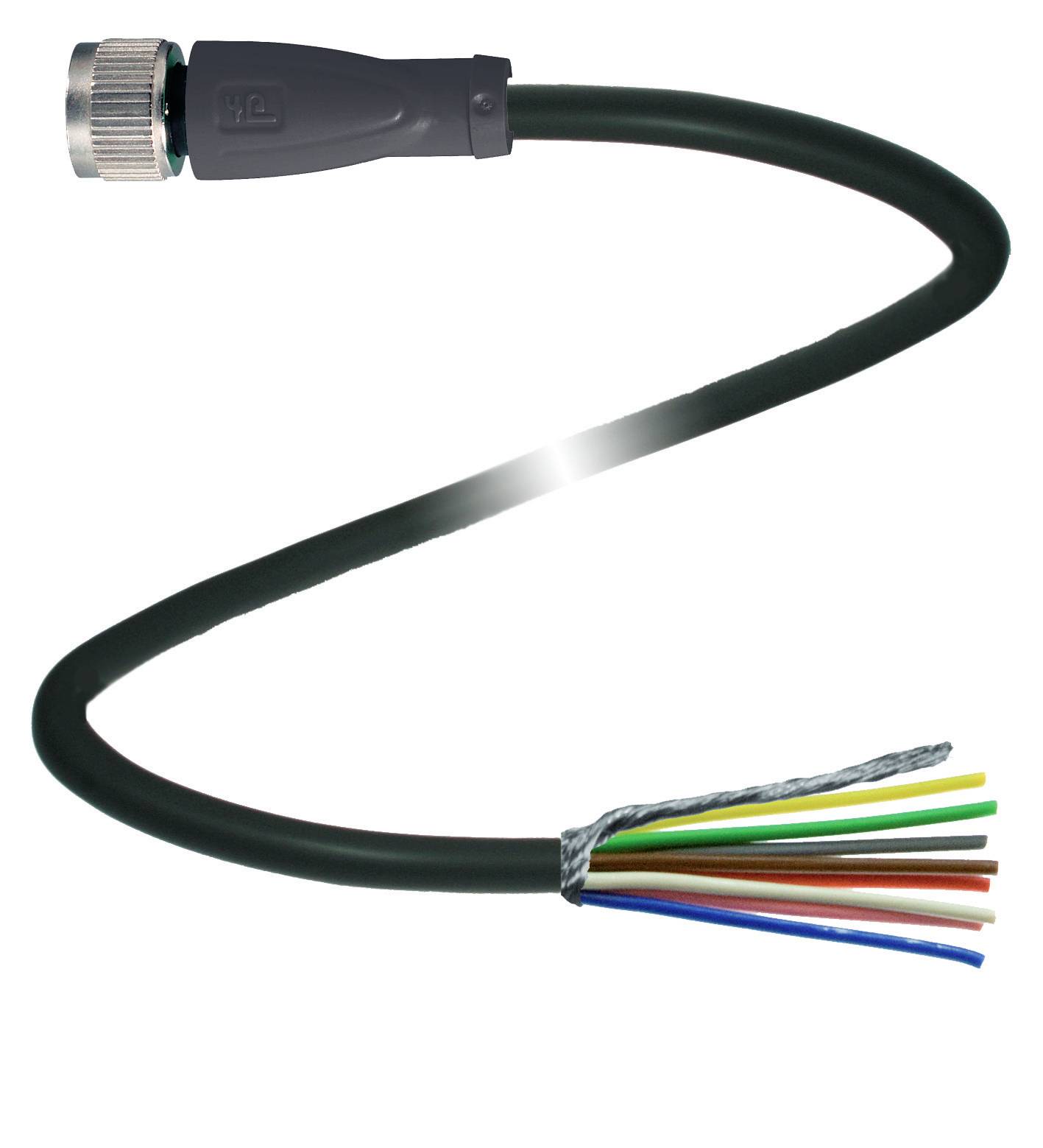

Name: Pepperl+Fuchs 240004-100005 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Buchse, gerade 3 m Polzahl Sensoren: 8
Brand: Pepperl+Fuchs
SKU: 2630940
Availability: BackOrder

Technische Daten

Typ: V19-G-BK3M-PUR-U/ABG

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Buchse
gerade

Anschlussseite A: M12-Buchse, gerade

Anschlussseite B: Kabel, offenes Ende

Polzahl: 8

Kabellänge: 3 m

Mantelmaterial: PUR

Nennspannung: 30 V DC/AC

Nennstrom: 2 A

Nennstrom - gerundet: 2 A

Außen-Ø: 6 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Buchse
Freies Leitungsende

Gewinde-Typ Anschlussseite: M12 x 1

Kodierung: A

Kontaktmaterial: Gold

Kontaktoberfläche: Gold

: IP67
IP68
IP69

Besonderheiten: PUR-Mantel
ölbeständig
UV beständig
hydrolysefest
geschirmt
flammwidrig
Halogenfrei

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 240004-100005

Inhalt: 1 St.

Kabel-Ø: 6 mm

Kabel-Ø (max.): 6 mm

Kabel-Ø-Bereich: 6 mm (max)

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.25 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2630940 Pepperl+Fuchs 240004-100005 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Buchse, gerade 3 m Polzahl Sensoren: 8

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2630940 Pepperl+Fuchs 240004-100005 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Buchse, gerade 3 m Polzahl Sensoren: 8

Beschreibung

Kabeldose, M12, 8-polig, geschirmt, PUR-Kabel, Länge: 3 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 8
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: freies Leitungsende
UL File Number: E231213
Elektrische Daten
Betriebsspannung: max. 30 V AC/DC
Betriebsstrom: max. 2 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
Entflammbarkeit: UL 1581; DIN EN 60332-2-2
Halogenfreiheit: IEC 60754-1
Zulassungen und Zertifikate
UL-Zulassung: cURus AWM 20549 AWM I/II A/B 80°C 300V FT2 (Kabel)
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,6 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel
Steckzyklen: min. 100
Schirmung: Schirm an Verschraubung aufgelegt
Schutzart: IP67 / IP68 / IP69
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
Manteldurchmesser: 6 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 8 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 80 N / 300 mm
Mantelfarbe: schwarz (ähnlich RAL 9005)
Aderzahl: 8
Aderquerschnitt: 0,25 mm2
Adernfarbe: Ader 1: weiß | Ader 2: braun | Ader 3: grün | Ader 4: gelb | Ader 5: grau | Ader 6: pink | Ader 7: blau | Ader 8: rot
Aderaufbau: 14 x 0,15 mm Ø
Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
Länge: 3 m
Kabelkurzzeichen: Li 9Y C 11Y 8 x 0,25
Material
Halogenfreiheit: ja
Steckverbinder
Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
UV-Beständigkeit: ja
Chemische Beständigkeit: gut
Ölbeständigkeit: ja
Kühlschmierstoff-Beständigkeit: ja
Mikrobenbeständigkeit: ja
Hydrolysebeständigkeit: ja
Entflammbarkeit: FT2

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose geschirmt V19-G-BK3M-PUR-U/ABG, Verpackungseinheit: 1 Stk., EAN: 4050143218929
