Name: Pepperl+Fuchs 239998-0041 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 60 m Polzahl Sensoren: 8 1 St.
Brand: Pepperl+Fuchs
SKU: 2631435
Availability: BackOrder

Technische Daten

Typ: V19-G-BK60M-PUR-U

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Anschlussseite A: M12-Buchse, gerade

Anschlussseite B: Kabel, offenes Ende

Polzahl: 8

Kabellänge: 60 m

Mantelmaterial: PUR

Nennspannung: 30 V DC/AC

Nennstrom: 2 A

Nennstrom - gerundet: 2 A

Anschlussquerschnitt (max.): 0.25 mm²

Außen-Ø: 6 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Buchse

Gewinde-Typ Anschlussseite: M12 x 1

Gewinde-Typ Kabelanschluss und Montage: M12 x 1

Kodierung: A

Kontaktmaterial: Au

Kontaktoberfläche: Au

max. Querschnitt: 0.25 mm²

: IP67
IP68
IP69

Besonderheiten: A Codiert

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 239998-0041

Inhalt: 1 St.

Kabel-Ø: 6 mm

Kabel-Ø (max.): 6 mm

Kabel-Ø-Bereich: 6 mm (max)

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.25 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2631435 Pepperl+Fuchs 239998-0041 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 60 m Polzahl Sensoren: 8 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2631435 Pepperl+Fuchs 239998-0041 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 60 m Polzahl Sensoren: 8 1 St.

Beschreibung

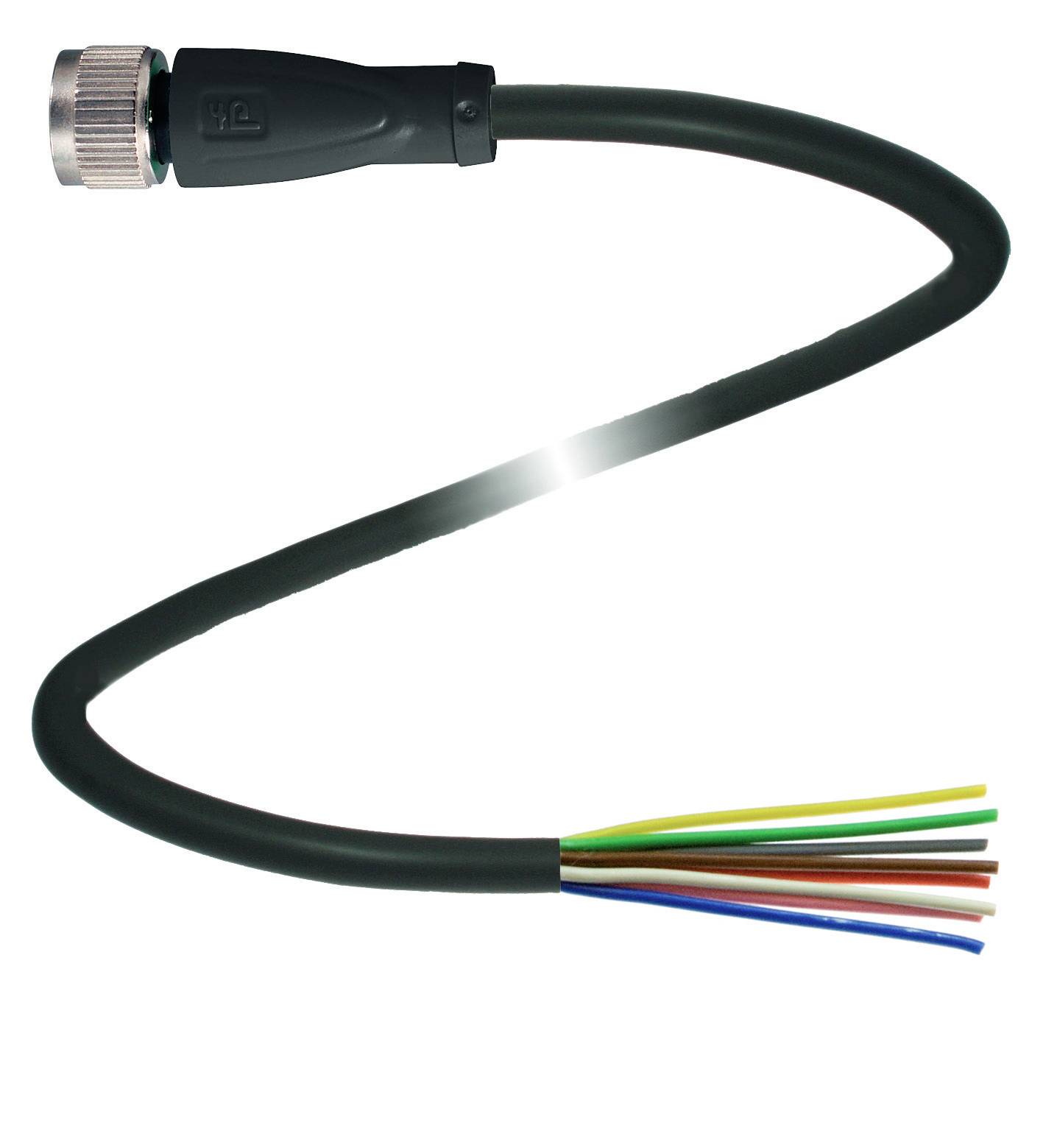

Kabeldose M12 gerade A-kodiert, 8-polig, PUR-Kabel schwarz, UL-zugelassen, schleppkettentauglich, torsionsgeeignet, Länge: 60 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 8
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: freies Leitungsende
UL File Number: E231213
Elektrische Daten
Betriebsspannung: max. 30 V AC/DC
Betriebsstrom: max. 2 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
Entflammbarkeit: UL 1581; DIN EN 60332-2-2
Halogenfreiheit: IEC 60754-1
Zulassungen und Zertifikate
UL-Zulassung: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (Kabel)
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,6 Nm
Losrüttelsicherung: vorhanden
Werkzeugmontage: Längsrändel
Steckzyklen: min. 100
Schutzart: IP67 / IP68 / IP69
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
Manteldurchmesser: 6 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 8 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 80 N / 500 mm
Mantelfarbe: schwarz (ähnlich RAL 9005)
Aderzahl: 8
Aderquerschnitt: 0,25 mm2
Adernfarbe: Ader 1: weiß | Ader 2: braun | Ader 3: grün | Ader 4: gelb | Ader 5: grau | Ader 6: pink | Ader 7: blau | Ader 8: rot
Aderaufbau: 14 x 0,15 mm Ø
Länge: 60 m
Kabelkurzzeichen: Li 9Y 11Y 8 x 0,25
Material
LABS-Freiheit: ja
Halogenfreiheit: ja
Steckverbinder
Gerändelte Schraubverbindung: Zink-Druckguss, vernickelt
Griffkörper: TPU, schwarz
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
UV-Beständigkeit: ja
Chemische Beständigkeit: gut
Ölbeständigkeit: ja
Kühlschmierstoff-Beständigkeit: ja
Mikrobenbeständigkeit: ja
Hydrolysebeständigkeit: ja
Entflammbarkeit: FT2

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose V19-G-BK60M-PUR-U, Verpackungseinheit: 1 Stk., EAN: 4050143084500
