Name: Pepperl+Fuchs 235338 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 15 m Polzahl Sensoren: 4 1 St.
Brand: Pepperl+Fuchs
SKU: 2630914
Availability: BackOrder

Technische Daten

Typ: V1-GV4A-15M-PUR-ABG0

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Anschlussseite A: M12-Buchse, gerade

Anschlussseite B: Kabel, offenes Ende

Polzahl: 4

Kabellänge: 15 m

Mantelmaterial: PUR

Nennspannung: 250 V DC/AC

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Außen-Ø: 4.8 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: Buchse

Gewinde-Typ Anschlussseite: M12 x 1

Gewinde-Typ Kabelanschluss und Montage: M12 x 1

Kodierung: A

Kontaktmaterial: Au (Gold)

Kontaktoberfläche: Au (Gold)

: IP67
IP68
IP69

Besonderheiten: geschirmt

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Verschlussart: Schraub

Herst.-Teilenr.: 235338

Inhalt: 1 St.

Kabel-Ø: 4.8 mm

Kabellose Ladefunktion: Nein

Kabel-Durchmesser (Details): 0.34 mm²

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2630914 Pepperl+Fuchs 235338 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 15 m Polzahl Sensoren: 4 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2630914 Pepperl+Fuchs 235338 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 15 m Polzahl Sensoren: 4 1 St.

Beschreibung

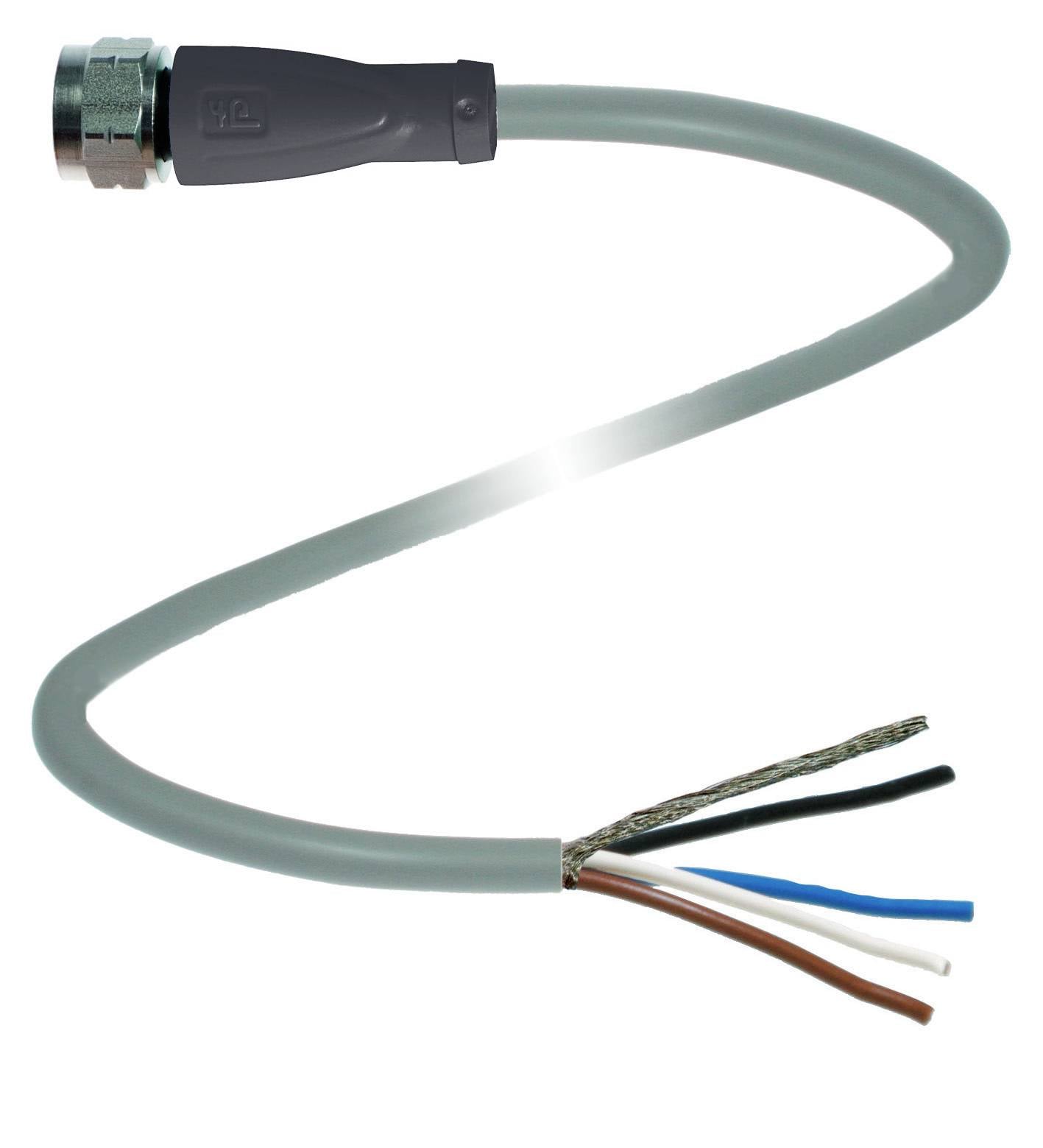

Kabeldose, M12, Edelstahl V4A, 4-polig, geschirmt, PUR-Kabel, Länge: 15 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 4
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: freies Leitungsende
Elektrische Daten
Betriebsspannung: max. 250 V AC/DC
Betriebsstrom: max. 4 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
Halogenfreiheit: DIN VDE 0472-815 | DIN EN 50267-2-1
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
Kabel, beweglich: -25 ... 80 °C (-13 ... 176 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,6 Nm
Werkzeugmontage: Sechskantmutter SW = 14 mm
Steckzyklen: min. 100
Schirmung: Schirm nicht an Verschraubung aufgelegt
Schutzart: IP67 / IP68 / IP69
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
Manteldurchmesser: 4,8 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 100 N / 300 mm
Mantelfarbe: grau (ähnlich RAL 7001)
Aderzahl: 4
Aderquerschnitt: 0,34 mm2
Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
Aderaufbau: 19 x 0,15 mm Ø
Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
Länge: 15 m
Kabelkurzzeichen: Li 9Y 11YM 4 x 0,34
Material
Halogenfreiheit: ja
Steckverbinder
Schraubverbindung: Edelstahl 1.4404 / AISI 316L (V4A)
Griffkörper: TPU, schwarz
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
Chemische Beständigkeit: gut

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose V1-GV4A-15M-PUR-ABG0, Verpackungseinheit: 1 Stk., EAN: 4050143083343

Beschreibung

Kabeldose, M12, Edelstahl V4A, 4-polig, geschirmt, PUR-Kabel, Länge: 15 m

Ausführung

Allgemeine Daten
Steckverbinder 1
Anschluss: Buchse
Bauform: M12
Ausführung: gerade
Verriegelung: Schraubverbindung
Polzahl: 4
Kodierung: A-kodiert
Steckverbinder 2
Anschluss: freies Leitungsende
Elektrische Daten
Betriebsspannung: max. 250 V AC/DC
Betriebsstrom: max. 4 A
Konformität
Schutzart: EN 60529
Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
Halogenfreiheit: DIN VDE 0472-815 | DIN EN 50267-2-1
Umgebungsbedingungen
Umgebungstemperatur
Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
Kabel, beweglich: -25 ... 80 °C (-13 ... 176 °F)
Verschmutzungsgrad: 3
Mechanische Daten
Steckverbinder
Anzugsdrehmoment: 0,6 Nm
Werkzeugmontage: Sechskantmutter SW = 14 mm
Steckzyklen: min. 100
Schirmung: Schirm nicht an Verschraubung aufgelegt
Schutzart: IP67 / IP68 / IP69
Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
Manteldurchmesser: 4,8 mm
Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
Mantelhaftsitz: max. 100 N / 300 mm
Mantelfarbe: grau (ähnlich RAL 7001)
Aderzahl: 4
Aderquerschnitt: 0,34 mm2
Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
Aderaufbau: 19 x 0,15 mm Ø
Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
Länge: 15 m
Kabelkurzzeichen: Li 9Y 11YM 4 x 0,34
Material
Halogenfreiheit: ja
Steckverbinder
Schraubverbindung: Edelstahl 1.4404 / AISI 316L (V4A)
Griffkörper: TPU, schwarz
Kontaktoberfläche: Au
Entflammbarkeit: V-2
Kabel
Mantel: PUR auf Polyetherbasis
Aderisolation: PP
Chemische Beständigkeit: gut
