Abbildung ähnlich
Pepperl+Fuchs 217324 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 2 m Polzahl
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker gerade auf Kupplung gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
M12-Stecker, gerade
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 33.95 / Stück)
CHF 33.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V1-G-OR2M-POC-V1-G
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker gerade auf Kupplung gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
M12-Stecker, gerade
- Polzahl
4
4
- Kabellänge
2 m
- Mantelmaterial
POC
- Nennspannung
250 V DC/AC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.8 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
M12 Buchse
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kodierung
A
- Kontaktmaterial
Au
- Kontaktoberfläche
Au
IP68
IP69
- Besonderheiten
Halogenfrei
- Min. Temperatur
-40 °C
- Max. Temperatur
150 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
217324
- Inhalt
1 St.
- Kabel-Ø
4.8 mm
- Kabel-Ø (max.)
4.8 mm
- Kabel-Ø-Bereich
4.8 mm (max)
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2629411 Pepperl+Fuchs 217324 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 2 m Polzahl
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2629411 Pepperl+Fuchs 217324 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 2 m Polzahl
Beschreibung

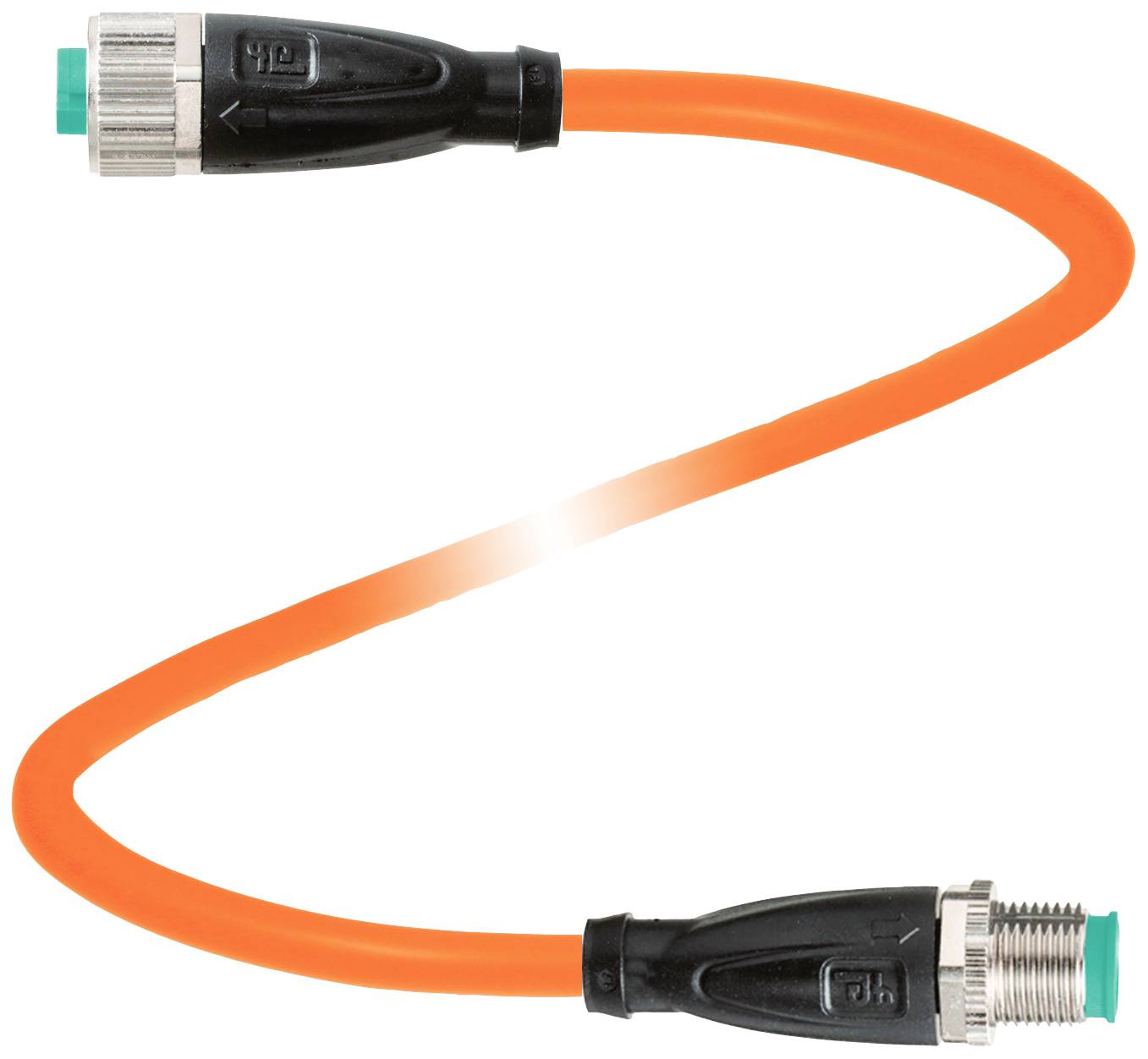

Verbindungskabel M12-Buchse auf M12-Stecker A-kodiert, 4-polig, TPE-Kabel schweißperlenbeständig orange, Länge: 2 m
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 4
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: Stecker
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 4
- Kodierung: A-kodiert
- Elektrische Daten
- Betriebsspannung: max. 250 V AC/DC
- Betriebsstrom: max. 4 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Entflammbarkeit: IEC 60332-1-2 , ISO 14572 , ISO 6722
- Halogenfreiheit: IEC 60754-2
- Hydrolysebeständigkeit: ISO 6722
- Ölbeständigkeit: ISO 14572
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -40 ... 120 °C (-40 ... 248 °F) für 20000 h | -40 ... 150 °C (-40 ... 302 °F) für 3000 h
- Kabel, beweglich: -15 ... 120 °C (5 ... 248 °F) für 20000 h | -15 ... 150 °C (5 ... 302 °F) für 3000 h
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel und Sechskantmutter SW = 14 mm
- Steckzyklen: min. 100
- Schutzart: IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 4,8 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 10 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 50 N / 300 mm
- Mantelfarbe: orange (ähnlich RAL 2003)
- Aderzahl: 4
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
- Aderaufbau: 19 x 0,16 mm Ø
- Länge: 2 m
- Kabelkurzzeichen: Li 7Y 41X 4 x 0,34
- Schleppkettentauglichkeit
- Torsionszyklen: min. 300000
- Torsionsbeanspruchung: ± 360 °/ 30 cm
- Material
- LABS-Freiheit: ja
- Halogenfreiheit: ja
- Steckverbinder
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Dichtung: FKM
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: POC
- Aderisolation: ETFE
- Schweißperlenbeständigkeit: ja
- Schweißspritzerbeständigkeit: ja
- Ölbeständigkeit: ja
- Hydrolysebeständigkeit: ja
- Entflammbarkeit: flammwidrig
- Molekular vernetzt: ja
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel V1-G-OR2M-POC-V1-G, Verpackungseinheit: 1 Stk., EAN: 4050143220076
