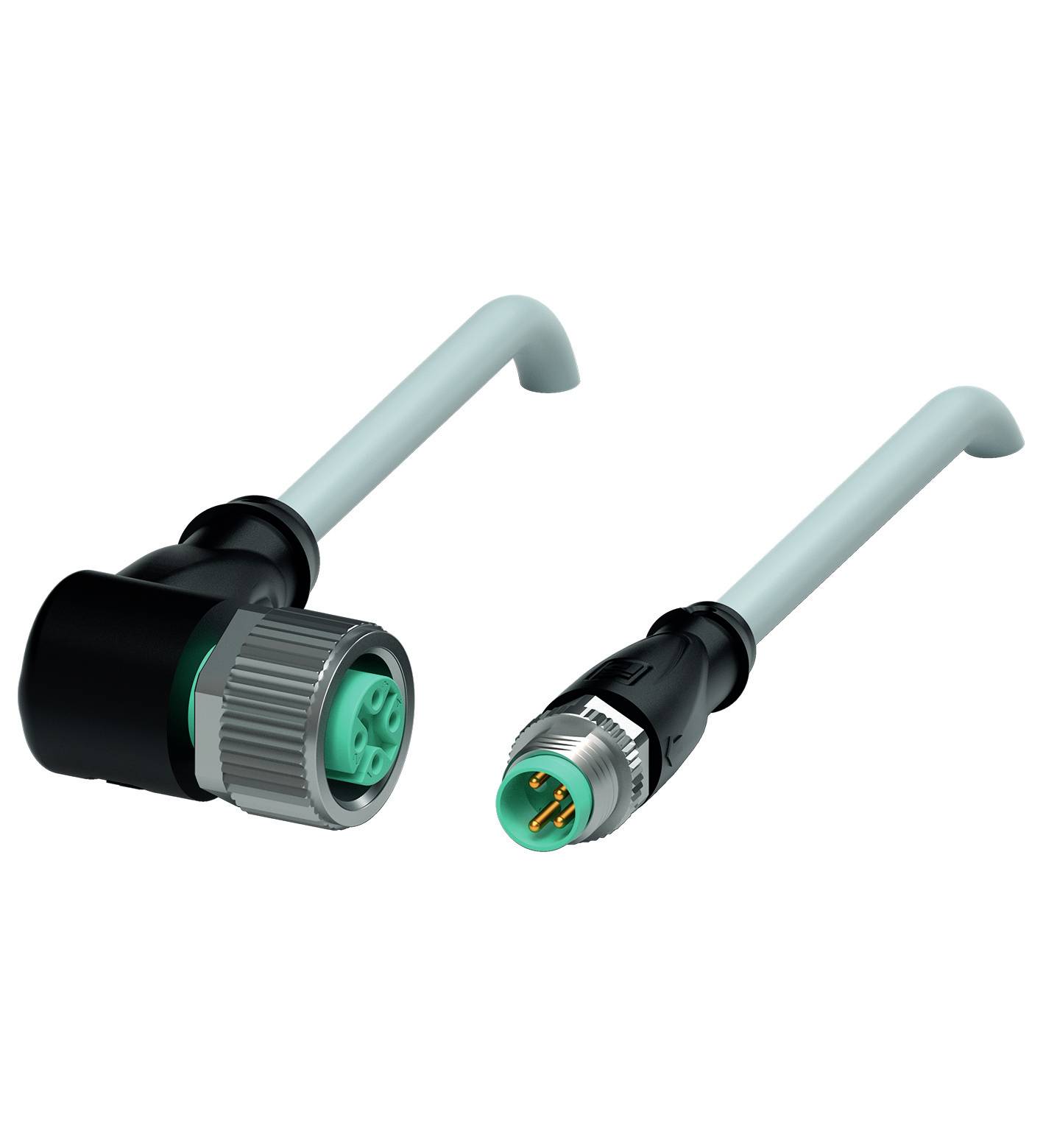

Abbildung ähnlich
Pepperl+Fuchs 207602 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 5 m Polzahl Sensoren: 4, 4 1 St.
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Anschlussseite A
M12-Buchse, gewinkelt
Anschlussseite B
M8-Stecker, gerade
Polzahl
4
4
Kabellänge
5 m
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 29.95 / Stück)
CHF 29.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V1-W-5M-PUR-V31-GM
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Anschlussseite A
M12-Buchse, gewinkelt
- Anschlussseite B
M8-Stecker, gerade
- Polzahl
4
4
- Kabellänge
5 m
- Mantelmaterial
PUR
- Nennspannung
30 V DC/AC
- Nennstrom
3 A
- Nennstrom - gerundet
3 A
- Außen-Ø
4.3 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.25 mm²
- Anschluss
Buchse
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M8 x 1
- Kodierung
A
- Kontaktoberfläche
Gold (Au)
- max. Querschnitt
0.25 mm²
IP67
IP68
IP69
- Besonderheiten
schleppkettenfähig
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
207602
- Inhalt
1 St.
- Kabel-Ø
4.3 mm
- Kabel-Ø (max.)
4.3 mm
- Kabel-Ø-Bereich
4.3 mm (max)
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.25 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630581 Pepperl+Fuchs 207602 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 5 m Polzahl Sensoren: 4, 4 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630581 Pepperl+Fuchs 207602 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 5 m Polzahl Sensoren: 4, 4 1 St.
Beschreibung
Verbindungskabel, M12 auf M8, PUR-Kabel 4-polig, Länge: 5 m, Adern: 4 x 0,25 mm2
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gewinkelt
- Verriegelung: Schraubverbindung
- Polzahl: 4
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: Stecker
- Bauform: M8
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 4
- Kodierung: A-kodiert
- Elektrische Daten
- Betriebsspannung: max. 30 V AC/DC
- Betriebsstrom: max. 3 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M8 x 1 : IEC 61076-2-104 | Steckverbinder M12 x 1 : IEC 61076-2-101
- Halogenfreiheit: IEC 60754-1
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder 1
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel
- Steckzyklen: min. 100
- Schutzart: IP67 / IP68 / IP69
- Steckverbinder 2
- Anzugsdrehmoment: 0,4 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel
- Steckzyklen: min. 100
- Schutzart: IP67
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 4,3 mm
- Biegeradius: > 15 x Leitungsdurchmesser, bewegt | > 8 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 60 N / 500 mm
- Mantelfarbe: grau (ähnlich RAL 7001)
- Aderzahl: 4
- Aderquerschnitt: 0,25 mm2
- Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
- Aderaufbau: 14 x 0,15 mm Ø
- Länge: 5 m
- Kabelkurzzeichen: Li 9Y 11Y 4 x 0,25
- Schleppkettentauglichkeit
- Schleppkettenzyklen: max. 50 / Tag
- Verfahrgeschwindigkeit: max. 0,3 m/s
- Material
- Halogenfreiheit: ja
- Steckverbinder
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- Chemische Beständigkeit: gut
- Mikrobenbeständigkeit: ja
- Hydrolysebeständigkeit: ja
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel V1-W-5M-PUR-V31-GM, Verpackungseinheit: 1 Stk., EAN: 4050143285150
