Abbildung ähnlich

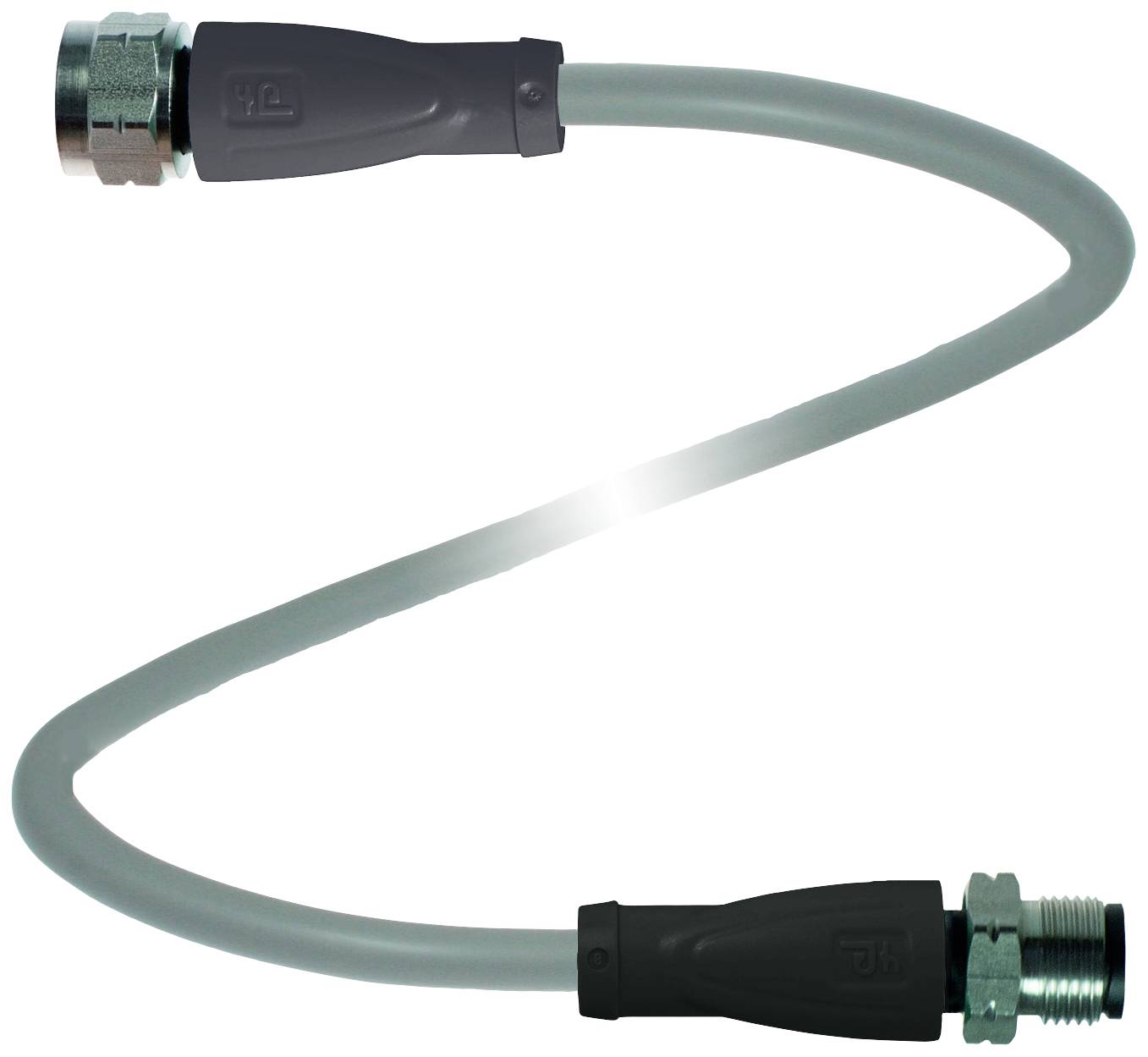

Pepperl+Fuchs 207416 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 0.6 m Polza
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker gerade auf Kupplung gerade
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
M12-Stecker, gerade
Polzahl
4
4
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 31.95 / Stück)
CHF 31.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Typ
V1-GV4A-0,6M-PVC-V1-GV4A
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker gerade auf Kupplung gerade
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
M12-Stecker, gerade
- Polzahl
4
4
- Kabellänge
0.6 m
- Mantelmaterial
PVC
- Nennspannung
250 V DC/AC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.8 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Kabel mit Stecker
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kodierung
A
- Kontaktmaterial
Gold
- Kontaktoberfläche
Gold
- max. Querschnitt
0.34 mm²
IP67
IP68
IP69
- Besonderheiten
flammwidrig
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
207416
- Inhalt
1 St.
- Kabel-Ø
4.8 mm
- Kabel-Ø (max.)
4.8 mm
- Kabel-Ø-Bereich
4.8 mm (max)
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630268 Pepperl+Fuchs 207416 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 0.6 m Polza
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630268 Pepperl+Fuchs 207416 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker gerade auf Kupplung gerade 0.6 m Polza
Beschreibung
Verbindungskabel, M12 auf M12, PVC-Kabel 4-polig, Länge: 0,6 m, Adern: 4 x 0,34 mm2
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 4
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: Stecker
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 4
- Kodierung: A-kodiert
- Elektrische Daten
- Betriebsspannung: max. 250 V AC/DC
- Betriebsstrom: max. 4 A
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Entflammbarkeit: IEC 60332-2-2
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -25 ... 70 °C (-13 ... 158 °F)
- Kabel, beweglich: -5 ... 70 °C (23 ... 158 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Werkzeugmontage: Sechskantmutter SW = 14 mm
- Steckzyklen: min. 100
- Schutzart: IP67 / IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 4,8 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt
- Mantelhaftsitz: max. 80 N / 300 mm
- Mantelfarbe: grau (ähnlich RAL 7001)
- Aderzahl: 4
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
- Aderaufbau: 19 x 0,15 mm Ø
- Länge: 0,6 m
- Kabelkurzzeichen: Li Y YM 4 x 0,34
- Material
- Steckverbinder
- Schraubverbindung: Edelstahl 1.4404 / AISI 316L (V4A)
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PVC
- Aderisolation: PVC
- Entflammbarkeit: flammwidrig
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel 207416, Verpackungseinheit: 1 Stk., EAN: 4050143083817
