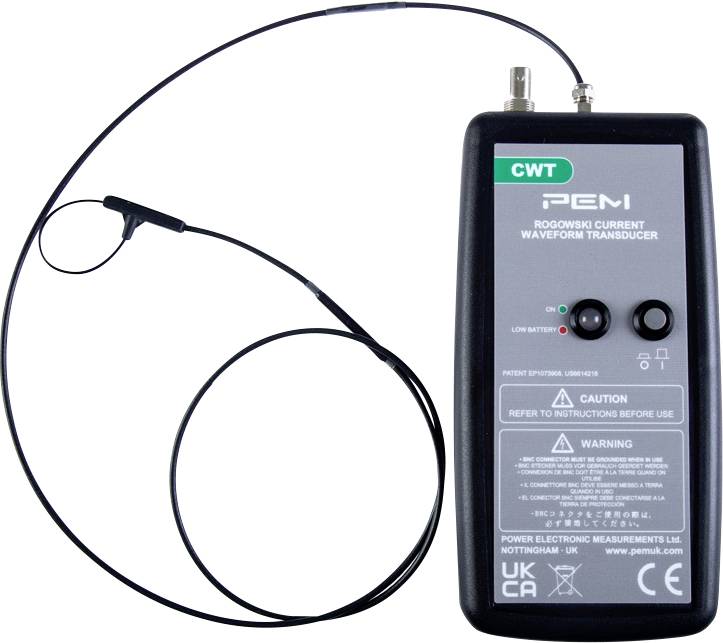

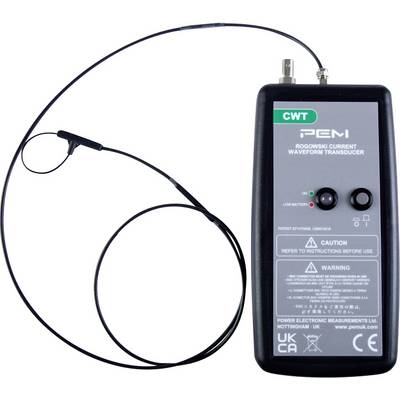

PEM CWT 30 Ultra Mini Stromzangenadapter Messbereich A/AC (Bereich): 6000 A (max) flexibel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 1’711.33 / Stück)
CHF 1’711.33
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Rogowski Stromschleife der Serie CWT Ultra Mini
- Messbereich A/AC max. 6000 A
- Schleifenlänge 80 mm
- 1 m Leitungslänge
- Schleifen-Ø 1,6 mm
Technische Daten
- Ausgangssignal: 1.0 mV/A
- Öffnungsbereich für Stromzange
80 mm
- Produkt-Art
Stromzangenadapter
- Anschluss B
BNC-Buchse
Werksstandard (ohne Zertifikat)
- Messbereich A/AC max.
6000 A
- Grundgenauigkeit
2 %
- Spannungs-Versorgung (Details)
4 Mignon-Batterien (AA)
- Abm.
(L x B x H) 183 x 93 x 32 mm
- Strommessung
AC
- Ausgangssignal (max.)
6 V
- Breite
93 mm
- Höhe
32 mm
- Länge
183 mm
- Besonderheiten
flexibel
Dokumente & Downloads
Datenblatt
Datenblatt 1667066 PEM CWT 30 Ultra Mini Stromzangenadapter Messbereich A/AC (Bereich): 6000 A (max) flexibel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1667066 PEM CWT 30 Ultra Mini Stromzangenadapter Messbereich A/AC (Bereich): 6000 A (max) flexibel
Beschreibung
Rogowski Stromschleife der CWT Ultra Mini -Serie sind leicht anzulegen, praktisch rückwirkungsfrei, ideal bei beengten Einbausituationen, isoliert bis zu 1200 V und unempfindlich gegen Überströme. Sie können zur Messung von Stromverläufen mit schnellen Stromimpulsen, Schaltflanken oder sinusförmigen bzw. sinusähnlichen Stromverläufen verwendet werden. Rogowski Spulen der CWT Ultra Mini - Serie von P.E.M. eignen sich für Entwicklungs- und Testaufgaben in Geräten und an Bauelementen der Leistungselektronik. Sie kombinieren eine nur 1,6 mm dünne, flexible, isolierte, leicht anzulegende Spule mit der Fähigkeit, sehr schnelle Stromverläufe exakt zu erfassen, gleich, ob sinusförmig, getaktet oder impulsförmig.
Ausführung
- Erfassung von Stromverläufen an Halbleiterschaltern
- Entwicklung, Test und Instandhaltung von Leistungselektronik
- Messtechnische Überwachung sinusförmigerhochfrequenter Ströme
- Messung von Fehlerströmen und Abschaltstromverläufen
- Messsung von Impulsströmen
- Messung von Wechselströmen mit hohen Gleichstromanteilen
- Messung von Stromharmonischen
- Messung von Phasen- oder Fehlerströmen in Drehstromsystemen
Lieferumfang
- Batterien
- BNC-Kabel 0.5 m
- Bedienungsanleitung.
Hinweise
Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
