PCE Instruments Vibrationsmesser PCE-VT 3800 inkl. externen Sensor |Software |Spitzenwertmessung |ISO 10816-3 |Speicher
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 818.64 / Stück)
CHF 818.64
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-VT 3800
- Datenloggerfunktion
- automatische ISO 10816-3 Bewertung
- Messbereich bis 399,9 m/s²
- Handgerät zur mobilen Schwingungsmessung
- wiederaufladbarer Akku
- 2,48" LC Display
Technische Daten
- Beschleunigung
- Messbereich 0 ... 399,9 m/s²
- Auflösung 0,1 m/s²
- Genauigkeit ±2 % @ 160 Hz
- Frequenzbereich 10 Hz ... 10 kHz,1 kHz ... 10 kHz
- Geschwindigkeit
- Messbereich 0 ... 399,9 mm/s
- Auflösung 0,1 mm/s
- Genauigkeit ±2 % @ 160 Hz
- Frequenzbereich 10 Hz ... 1 kHz
- Weg
- Messbereich 0 ... 3,9 mm
- Auflösung 1 µm
- Genauigkeit ±2 % @ 160 Hz
- Frequenzbereich 10 Hz ... 200 Hz
- Sensor
- Bezeichnung PCE-VT 3xxx SENSOR
- Zusatzbeschreibung Resonanzfrequenz: 24 kHz,Querempfindlichkeit: Δ 5%,Zerstörungsgrenze: 5000 g (Peak),Gehäusematerial: Edelstahl,Befestigungsgewinde: ¼ - 28 UNF
- Abmessung Ø 17 x 46 mm
- Allgemeine technische Daten
- Anzahl Messkanäle 1
- Messfunktionen RMS, Peak, Peak-Peak, Scheitelfaktor (Crest-Faktor)
- Einheit(en) metrisch, imperial
- Frequenz 10 ... 10000 Hz
- Display Typ LCD mit Beleuchtung
- Displaygröße 2,8 Zoll
- Speichermedium Interner Speicher
- Speicherkapazität 2160000 Werte
- Speicherintervall von 1 s
- Speicherintervall bis 12 min.
- Schnittstelle Micro-USB
- Norm(en) ISO 10816-3
- Menüsprache Englisch (US), Polnisch, Spanisch, Deutsch, Chinesisch, Russisch, Japanisch, Französisch, Italienisch, Türkisch, Niederländisch, Portugiesisch
- Schutzklasse (Gerät) IP52
- Spannungsversorgung Akku: 3,7 V,USB: 5 VDC, 500 mA
- Kapazität 2500 mAh
- Betriebsbedingungen -20 ... 65 °C , 10 ... 95 % r. F.
- Lagerbedingungen -20 ... 65 °C , 10 ... 95 % r. F.
- Abmessungen ( L x B x H ) 165 x 85 x 32 mm
- Weitere Abmessungen Vibrationssensor Ø17 x 46 mm
- Gewicht 239 g
- Weitere Gewichte Vibrationssensor 52 g
- Grundgenauigkeit
±2 %
- Produkt-Art
Beschleunigungsmesser
- Messfunktion
Beschleunigung
Geschwindigkeit
Vibration
- Anzeige
LCD
- Betriebsspannung (Details)
Intern: LiPo-Akku (3,7 V, 2500 mAh)
Extern: USB 5 VDC, 500 mA V
- Abm.
(L x B x H) 85 x 32 x 165 mm
- Gewicht
239 g
- Minimale Objektgröße
1 cm
- Breite
32 mm
- Höhe
165 mm
- Länge
85 mm
- Schnittstellen
DIN-Stecker 5pol.
Micro-USB
Micro-USB-Stecker
USB-Device
USB
- Typ
PCE-VT 3800
Dokumente & Downloads
Datenblatt
Datenblatt 2583850 PCE Instruments Vibrationsmesser PCE-VT 3800 inkl. externen Sensor |Software |Spitzenwertmessung |ISO 10816-3 |Speicher
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2583850 PCE Instruments Vibrationsmesser PCE-VT 3800 inkl. externen Sensor |Software |Spitzenwertmessung |ISO 10816-3 |Speicher
Beschreibung
Das Vibrationsmessgerät ist der ideale Begleiter für die Überprüfung von vibrierenden Teilen, Maschinen und Anlagen. Mit dem externen Schwingungssensor bei dem Vibrationsmessgerät für Schwingungen kann der Schwingweg bis 3,9 mm, die Schwinggeschwindigkeit bis 399,9 mm/s und die Schwingbeschleunigung bis 399,9 m/s² bestimmt werden. Als Messparameter stehen bei dem Vibrationsmessgerät RMS, Spitze, Spitze-Spitze und Scheitelfaktor zur Verfügung. Eine weitere Funktion vom Vibrationsmessgerät ist die automatische Bewertung nach ISO 10816-3. Demnach kann das Vibrationsmessgerät den aktuellen Schwingzustand einer Maschine über eine Gut-Schlecht-Bewertung bestimmen. Dadurch findet das Vibrationsmessgerät seine Anwendung zum Beispiel bei Reparatur- und Wartungsarbeiten an Maschinen. Der verbaute LiPo Akku mit einer Kapazität von 2500 mAh ist eine Akkulaufzeit von bis zu 20 Stunden möglich. Über die Micro-USB Schnittstelle bei dem Vibrationsmessgerät kann der LiPo Akku wiederaufgeladen werden.
Um die Messwerte weiter zu verarbeiten, können diese auf dem Datensammler für Schwingungen direkt abgespeichert werden. Dazu steht ein interner Speicher zur Verfügung. Dabei können die Messwerte manuell als auch automatisch vom Datensammler für Schwingungen gespeichert werden. Nach einer Messung können die aufgenommenen Messwerte über einen PC ausgelesen werten. Mit der Software zum Datensammler für Schwingungen können nun die Messdaten anhand der grafischen Darstellung und tabellarischen Auflistung analysiert werden. Die Messdaten können zur Weiterverarbeitung als CSV-Datei exportiert werden. Sofern ein Firmware-Update für den Datensammler für Schwingungen zur Verfügung steht, kann dies auch direkt über die Software durchgeführt werden.
Um die Messwerte weiter zu verarbeiten, können diese auf dem Datensammler für Schwingungen direkt abgespeichert werden. Dazu steht ein interner Speicher zur Verfügung. Dabei können die Messwerte manuell als auch automatisch vom Datensammler für Schwingungen gespeichert werden. Nach einer Messung können die aufgenommenen Messwerte über einen PC ausgelesen werten. Mit der Software zum Datensammler für Schwingungen können nun die Messdaten anhand der grafischen Darstellung und tabellarischen Auflistung analysiert werden. Die Messdaten können zur Weiterverarbeitung als CSV-Datei exportiert werden. Sofern ein Firmware-Update für den Datensammler für Schwingungen zur Verfügung steht, kann dies auch direkt über die Software durchgeführt werden.
Ausführung
- Datenloggerfunktion
- automatische ISO 10816-3 Bewertung
- Messbereich bis 399,9 m/s²
- Handgerät zur mobilen Schwingungsmessung
- wiederaufladbarer Akku
- 2,48" LC Display

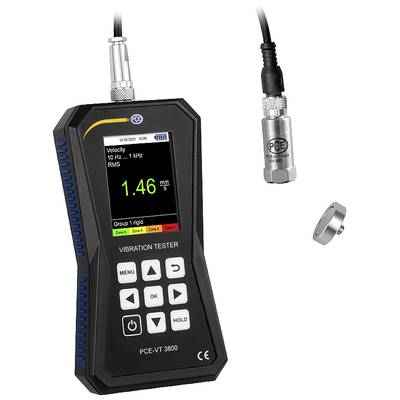

Lieferumfang
- 1 x Vibrationsmessgerät PCE-VT 3800
- 1 x Sensor
- 1 x Spiralkabel
- 1 x Magnetadapter
- 1 x Micro-USB Kabel
- 1 x USB Stick mit Software und Anleitung
- 1 x Kurzanleitung
- 1 x Servicetasche
Hinweise
PCE Instruments Schwingungsmesstechnik PCE-VT 3800 zur professionellen Messung und Anzeige mit Speicher & Software uvm. - von unseren Ingenieuren entwickelt zum universellen Einsatz als Vibrationsmessgerät |Beschleunigungsaufnehmer |Datensammler für Schwingungen
