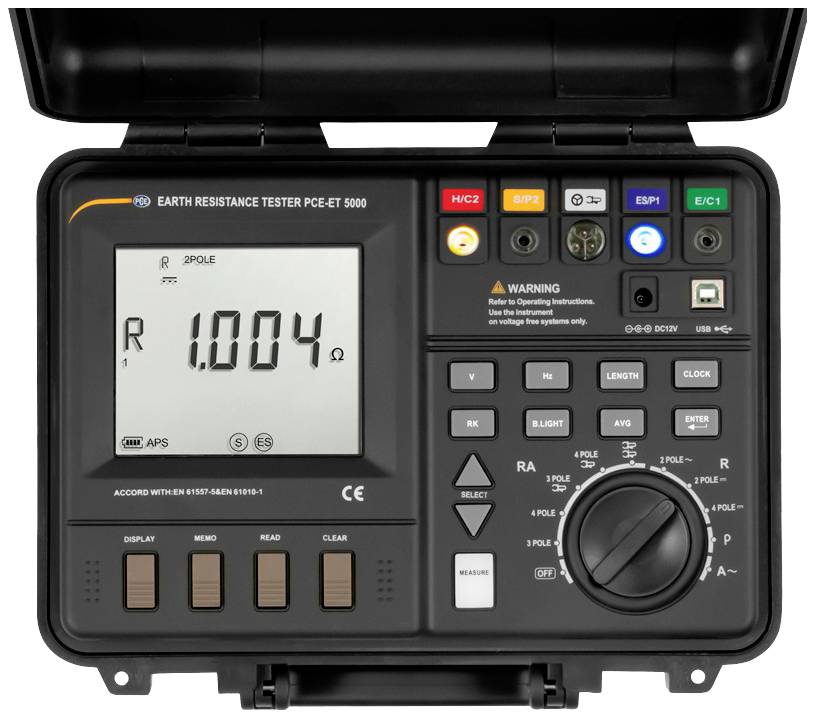

PCE Instruments Erdungsmessgerät PCE-ET 5000 Prüfung von Spannungen|Frequenzen|Strömen|Widerstand |Schutzleiterprüfung
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 3'449.95 / Stück)
CHF 3'449.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-ET 5000
- mobiler Einsatz dank Akku und Batterien
- Datenspeicher zur späteren Analyse am PC
- visuelle Anschlusshilfe zur einfachen Bedienung
- Alarm bei falschem Anschluss der Messleitung
- direkte und indirekte Widerstandsmessung
- Störströme, Störspannungen, Strörfrequenzen
Technische Daten
- 3-poliger Erdungswiderstand
- Testspannung 20, 48 V AC
- Testfrequenz 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Kurzschlussstrom 250 mA
- Testzeit 26 Sekunden
- Sondenwiderstand Rs <100 kΩ
- Hilfserdungswiderstand Rh <100 kΩ
- Auflösung 0,001 Ω
- Messbereich Re 0,02 Ω ... 300 kΩ
- Genauigkeit ±(5 % + 10 Digits)
- Ust <24 V
- Fst 16 ... 400 Hz
- Die Genauigkeit wird in einer Umgebung von 0 ... 28 °C, < 80 % r.F. (nicht kondensierend) gewährleistet.
- Reaktionszeit <15 Sekunden (Benötigte Zeit, um die angegebene Genauigkeit zu erreichen, nach Messbeginn bei ausgeschalteter Durchschnittsfunktion.)
- 4-poliger Erdungswiderstand
- Testspannung 20, 48 V AC
- Testfrequenz
- 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Kurzschlussstrom 250 mA
- Testzeit 30 Sekunden
- Sondenwiderstand Rs <100 kΩ
- Hilfserdungswiderstand Rh <100 kΩ
- Auflösung 0,001 Ω
- Messbereich Re 0,02 Ω ... 300 kΩ
- Genauigkeit ±(5 % + 10 Digits)
- Ust <24 V
- Fst 16 ... 400 Hz
- Die Genauigkeit wird in einer Umgebung von 0 ... 28 °C, < 80 % r.F. (nicht kondensierend) gewährleistet.
- Reaktionszeit <25 Sekunden (Benötigte Zeit, um die angegebene Genauigkeit zu erreichen, nach Messbeginn bei ausgeschalteter Durchschnittsfunktion.)
- 3-poliger Erdungswiderstand mit Stromzange
- Testspannung 20, 48 V AC
- Testfrequenz 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Kurzschlussstrom 250 mA
- Testzeit 26 Sekunden
- Sondenwiderstand Rs <100 kΩ
- Hilfserdungswiderstand Rh <100 kΩ
- Auflösung 0,001 Ω
- Messbereich Re 0,02 Ω ... 20 kΩ
- Genauigkeit ±(5 % + 10 Digits)
- Ust <24 V
- Fst 16 ... 400 Hz
- Die Genauigkeit wird in einer Umgebung von 0 ... 28 °C, < 80 % r.F. (nicht kondensierend) gewährleistet.
- Reaktionszeit <25 Sekunden (Benötigte Zeit, um die angegebene Genauigkeit zu erreichen, nach Messbeginn bei ausgeschalteter Durchschnittsfunktion.)
- Wenn der Strom an der Stromzange zu gering ist, kann die Messung abgebrochen werden.
- 4-poliger Erdungswiderstand mit Stromzange
- Testspannung 20, 48 V AC
- Testfrequenz 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Kurzschlussstrom 250 mA
- Testzeit 26 Sekunden
- Sondenwiderstand Rs <100 kΩ
- Hilfserdungswiderstand Rh <100 kΩ
- Auflösung 0,001 Ω
- Messbereich Re 0,02 Ω ... 20 kΩ
- Genauigkeit ±(5 % + 10 Digits)
- Ust <24 V
- Fst 16 ... 400 Hz
- Die Genauigkeit wird in einer Umgebung von 0 ... 28 °C, < 80 % r.F. (nicht kondensierend) gewährleistet.
- Reaktionszeit <25 Sekunden (Benötigte Zeit, um die angegebene Genauigkeit zu erreichen, nach Messbeginn bei ausgeschalteter Durchschnittsfunktion.)
- Wenn der Strom an der Stromzange zu gering ist, kann die Messung abgebrochen werden.
- Erdungswiderstand nur mit Stromzangen
- Testspannung 48 V AC
- Testfrequenz 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Kurzschlussstrom 250 mA
- Testzeit 26 Sekunden
- Messbereich Re 0,02 Ω ... 150 Ω
- Auflösung 0,001 Ω
- Genauigkeit ±(5 % + 10 Digits)
- Ust <24 V
- Fst 16 ... 400 Hz
- Die Genauigkeit wird in einer Umgebung von 0 ... 28 °C, < 80 % r.F. (nicht kondensierend) gewährleistet.
- Reaktionszeit <25 Sekunden (Benötigte Zeit, um die angegebene Genauigkeit zu erreichen, nach Messbeginn bei ausgeschalteter Durchschnittsfunktion.)
- Wenn der Strom an der Stromzange zu gering ist, kann die Messung abgebrochen werden.
- Bodenwiderstand (Entfernungswiderstand)
- Testspannung 20, 48 V AC
- Testfrequenz 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Kurzschlussstrom 250 mA
- Testzeit 26 Sekunden
- Auflösung 0,001 Ω * m
- Messbereich Re 0,02 Ω ... 1000 kΩ * m
- Genauigkeit ±(5 % + 10 Digits)
- 2-polige Widerstandsmessung (AC)
- Testspannung 20 V AC
- Testfrequenz 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Kurzschlussstrom 250 mA
- Testzeit 26 Sekunden
- Messbereich Re 0,02 Ω ... 300 kΩ
- Auflösung 0,001 Ω
- Genauigkeit ±(5 % + 10 Digits)
- Ust <24 V
- Fst 16 ... 400 Hz
- 2-polige Widerstandsmessung (DC)
- Testspannung 20 V DC
- Kurzschlussstrom 250 mA
- Testzeit 26 Sekunden
- Messbereich Re 0,02 ... 3 kΩ
- Auflösung 0,001 Ω
- Genauigkeit ±(5 % + 10 Digits)
- Ust <3 V
- Fst 16 ... 400 Hz
- 4-polige Widerstandsmessung (DC)
- Testspannung 20 V DC
- Kurzschlussstrom 250 mA
- Testzeit 26 Sekunden
- Messbereich Re 0,02 Ω ... 3 kΩ
- Auflösung 0,001 Ω
- Genauigkeit ±(5 % + 10 Digits)
- Ust <3 V
- Fst 16 ... 400 Hz
- Leitungskompensation
- Testspannung 20, 48 V AC
- Testfrequenz 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
- Kurzschlussstrom 250 mA
- Testzeit 26 Sekunden
- Auflösung 0,001 Ω
- Messbereich Re 0,02 Ω ... 30 Ω
- Genauigkeit ±(3 % + 10 Digits)
- Ust <24 V
- Fst 16 ... 400 Hz
- Störspannung
- Messbereich
- ±50 V DC
- 1 ... 50 V AC
- Auflösung 0,1 V
- Genauigkeit ±(5 % + 5 Digits)
- Störstrom
- Messbereich 20 mA ... 2 A
- Auflösung 1 mA
- Genauigkeit ±(5 % + 5 Digits)
- Störfrequenz
- Messbereich 16 ... 400 Hz
- Auflösung 1 Hz
- Genauigkeit ±(1 % + 10 Digits)
- Weitere Spezifikationen
- Datenspeicher 100 Messwerte
- Betriebsbedingungen 0 ... 40 °C, <80 % r.F. (nicht kondensierend)
- Umgebungsbedingungen zum Akku aufladen 10 ... 40 °C, <80 % r.F. (nicht kondensierend)
- Lagerbedingungen -10 ... 50 °C, <90 % r.F. (nicht kondensierend)
- Lagerbedingungen für den Akku -20 ... 30 °C, <80 % r.F. (nicht kondensierend)
- Lagerhöhe <12.000 m
- Betriebshöhe <2.000 m
- Klemmendurchmesser 51 mm
- Display Hintergrundbeleuchtetes LCD, 9999 Digits
- Anzeige Messbereich überschritten > LIMIT
- Anzeige Messbereich unterschritten -
- Messfrequenz Erdungswiderstand / Leckstrom 1 Hz (Ist die Durchschnittwertfunktion aktiviert: ein Wert alle vier Sekunden)
- Messfrequenz Spannungsmessung 2 Hz
- Messfrequenz Störspannung 4 Hz
- Messfrequenz Störfrequenz 1 Hz
- Messfrequenz Störstrom 1 Hz
- Schnittstellen Messanschluss: E, ES, S, H, Zangenanschluss
- USB-B, Ladeanschluss
- Spannungsversorgung Batterien 6 x 1,5 V D LR14 Batterien
- Spannungsversorgung Akku 1 x 7,2 V Nickel-Metallhydrid-Akkupack
- Spannungsversorgung Netzteil
- Primär: 100 ... 240 V, 50 ... 60 Hz
- Sekundär: 12 V, 3 A
- max. Leistungsaufnahme mit Netzteil 15 VA
- max. Leistungsaufnahme mit Batterie oder Akku 6 VA
- Laufzeit im Akkubetrieb ca. 5 Stunden
- Laufzeit im Batterie ca. 9 Stunden (ohne Hintergrundbeleuchtung)
- maximale Eingangsspannung
- maximale Eingangsspannung bezogen auf Erde 300 V rms (CAT III)
- Isolationsstärke 6880 V AC: 15 Sekunden
- Überspannungsschutz 250 V AC zwischen den Anschlüssen
- Abmessungen 260 x 125 x 280 mm
- Gewicht ca. 2,5 kg
- Normen
- Sicherheit: EN61010-1:2001, EN61010-031:2002, Verschmutzungsgrad 2, CAT III 300 V, EMC: EN61000-3-2:2000, IEC61326-1:1997 A
- Produkt-Art
Erdungsmessgerät
- Schnittstellen
USB
- Messbereich Spannung
1 ... 50 V/AC
Werksstandard (ohne Zertifikat)
- Messbereich Widerstand
0,02 ...300 kΩ
- Spannungs-Versorgung (Details)
1.5 V
- Abm.
(L x B x H) 260 x 125 x 280 mm
- Gewicht
2.5 kg
- Anzeige
LCD
- Gewicht Hinweis
ca.
- Inhalt
1 St.
- Messkategorie
CAT III
- Messmethode
Erdspieß
- Breite
125 mm
- Höhe
280 mm
- Länge
260 mm
- Typ
PCE-ET 5000
Dokumente & Downloads
Datenblatt
Datenblatt 2452429 PCE Instruments Erdungsmessgerät PCE-ET 5000 Prüfung von Spannungen|Frequenzen|Strömen|Widerstand |Schutzleiterprüfung
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2452429 PCE Instruments Erdungsmessgerät PCE-ET 5000 Prüfung von Spannungen|Frequenzen|Strömen|Widerstand |Schutzleiterprüfung
Beschreibung

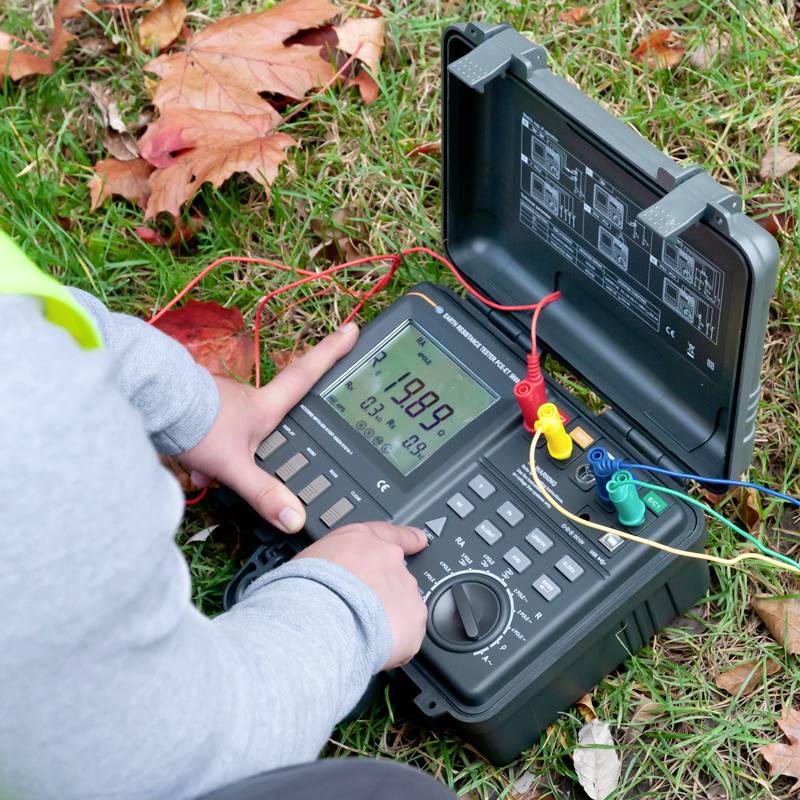

Der Erdungsmesser ist ein vielseitig einsetzbares Widerstandsmessgerät. Mit diesem Erdungsmesser können verschiedenste Widerstandsmessungen durchgeführt werden. So ist mit dem Erdungsmesser die Möglichkeit gegeben, eine normale Widerstandsmessung von 2- oder 4-poliger Anwendung durchzuführen. Auch ist es möglich, mit dem Erdungsmesser den Widerstand des Erdreiches zu ermitteln. Für die Messung des Erdwiderstandes sind entsprechende Erdspieße bei dem Erdungsmesser im Lieferumfang. Diese Erdspieße lassen sich über die mitgelieferten separaten 20 Meter Kabel spielend leicht mit dem Erdungsmesser verbinden.
Eine weitere wichtige Messfunktion ist die Messung des Widerstandes an zum Beispiel Blitzableitern. Diese Messung dient zur Kontrolle der Blitzableiter an zum Beispiel Schulen oder Universitätsgebäuden und ist elementar wichtig, um einen möglichen Blitzeinschlag ins Erdreich abzuleiten. Mit diesem Erdungsmesser kann somit festgestellt werden, ob der Blitzableiter richtig mit dem Erdreich verbunden ist und ob dieser den richtigen Widerstandswert hat, um einen Blitz ins Erdreich abzuleiten.
Um eine einwandfreie Messung zu gewährleisten, hat der Erdungsmesser eine Messanschlusserkennung. Nachdem der Bediener den Erdungsmesser auf die gewünschte Messfunktion eingestellt hat, leuchten die zu verwendenden Anschlüsse auf. Sollte ein falscher Anschluss vom Bediener gewählt worden sein, signalisiert das der Erdungsmesser dem Bediener sowohl akustisch als auch visuell. Gleichzeitig wird die Messung durch den Erdungsmesser verweigert, bis der Messaufbau richtig angeschlossen worden ist. Damit werden fehlerhafte Messungen durch den intelligenten Erdungsmesser massiv eingeschränkt. Auch verfügt der Erdungsmesser über einen Speicher. Damit lassen sich nach einer Messung die Messdaten vom Erdungsmesser auf einen PC übertragen und auswerten.
Eine weitere wichtige Messfunktion ist die Messung des Widerstandes an zum Beispiel Blitzableitern. Diese Messung dient zur Kontrolle der Blitzableiter an zum Beispiel Schulen oder Universitätsgebäuden und ist elementar wichtig, um einen möglichen Blitzeinschlag ins Erdreich abzuleiten. Mit diesem Erdungsmesser kann somit festgestellt werden, ob der Blitzableiter richtig mit dem Erdreich verbunden ist und ob dieser den richtigen Widerstandswert hat, um einen Blitz ins Erdreich abzuleiten.
Um eine einwandfreie Messung zu gewährleisten, hat der Erdungsmesser eine Messanschlusserkennung. Nachdem der Bediener den Erdungsmesser auf die gewünschte Messfunktion eingestellt hat, leuchten die zu verwendenden Anschlüsse auf. Sollte ein falscher Anschluss vom Bediener gewählt worden sein, signalisiert das der Erdungsmesser dem Bediener sowohl akustisch als auch visuell. Gleichzeitig wird die Messung durch den Erdungsmesser verweigert, bis der Messaufbau richtig angeschlossen worden ist. Damit werden fehlerhafte Messungen durch den intelligenten Erdungsmesser massiv eingeschränkt. Auch verfügt der Erdungsmesser über einen Speicher. Damit lassen sich nach einer Messung die Messdaten vom Erdungsmesser auf einen PC übertragen und auswerten.
Ausführung
- Datenspeicher zur späteren Analyse am PC
- Alarm bei falschem Anschluss der Messleitung

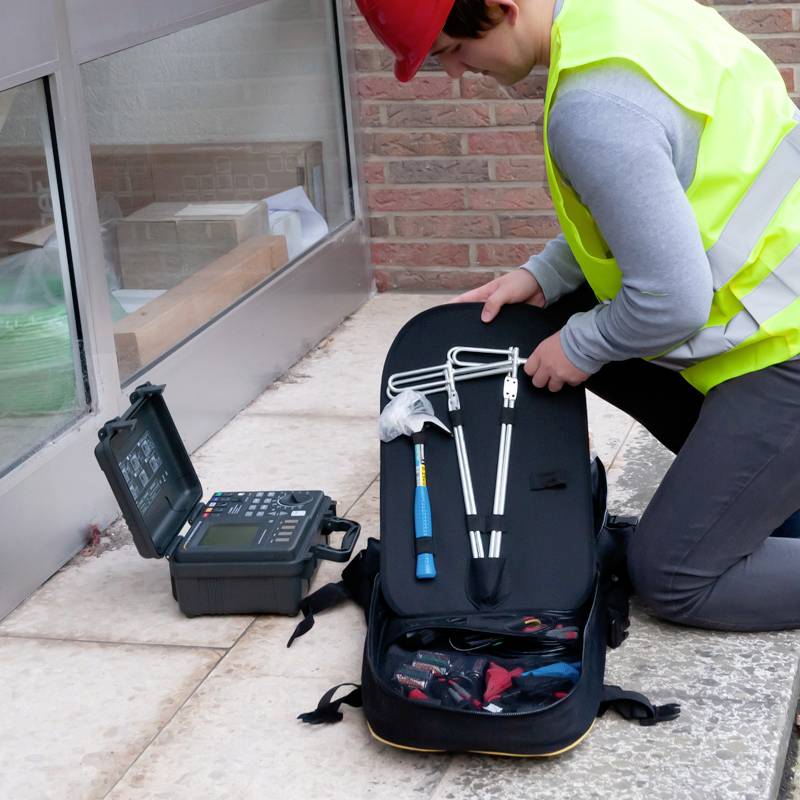

Lieferumfang

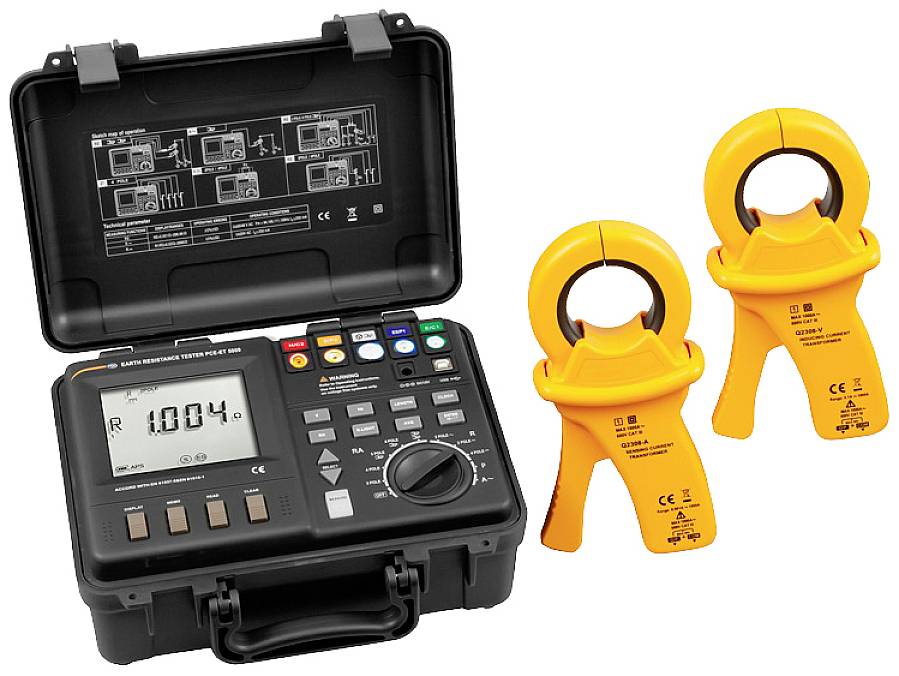

- 1 x Erdungsmessgerät PCE-ET 5000
- 4 x Krokodilklemmen
- 1 x Netzteil
- 1 x USB-Kabel
- 4 x Testkabel
- 1 x Spannungsklemmenkabel
- 1 x Stromklemmenkabel
- 6 x 1,5 V C Batterien
- 2 x Stromzangen
- 1 x wiederaufladbare Ni-MH Akku
- 4 x Einsteckproben
- 1 x Bedienungsanleitung
