Name: Netzumschalter Schwarz 2.5 mm² 1250 A 3 Schließer, 4 Wechsler Siemens 3KC84520GA220GA3
Brand: Siemens
SKU: 2263558
Availability: BackOrder

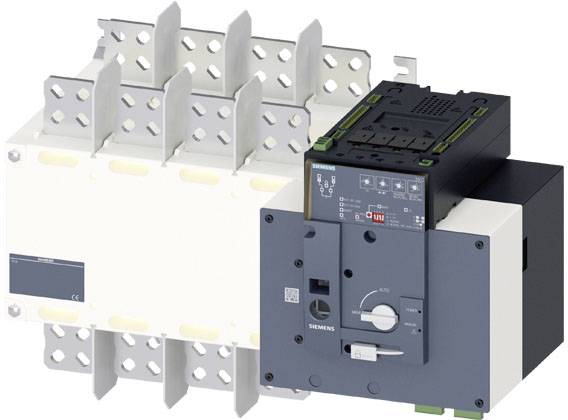

Ein elektrischer Schalter mit mehreren Anschlüssen, Display und Drehgriff, geeignet für industrielle Stromanlagen.

Technische Zeichnung eines elektrischen Schaltplans mit verschiedenen Bauteilen, Abmessungen und Anschlüssen. Draufsicht, Seitenansicht und Vorderansicht.

1/2

Abbildung ähnlich

Produkt-Art

Netzumschalter

Polzahl

Nennstrom - gerundet

1250 A

Typ

ATSE

Kontaktart

3 Schließer

4 Wechsler

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 8'549.95 / Stück)

CHF 8'549.95

zzgl. CHF 79.95

inkl. MwSt.

Sperrgutzuschlag ohne weitere Versandkosten

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Digitaleingänge: 11 feste Eingänge
Anzahl der Relaisausgänge: 3 fest
Anzahl der überwachten Phasen: 3
Anzugsdrehmoment / der Ein- und Ausgänge / bei Schraubanschluss / maximal: 0,6 Nm
Anzugsdrehmoment / für Hauptkontakte / bei Schraubanschluss / maximal: 26 Nm
Ausführung der Anzeige / für Schaltstellungsanzeige Handbetrieb: I - O - II
Ausführung der Schnittstelle / für RJ45-Steckverbinder: 8 adrig, gerades Netzwerkkabel, ohne Schirmung
Ausführung des Betätigungselements: langer Drehgriff
Ausführung des elektrischen Anschlusses / der Ein- und Ausgänge: Abnehmbar/steckbar
Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Schienenanschluss
Ausführung des Griffs: Handgriff
Ausschaltzeit / bei Funktionsfolge I-O-II oder II-O-I / bei AC / bei 415 V / minimal: 1400 ms
Ausschaltzeit / bei Funktionsfolge I-O-II oder II-O-I / bei AC / bei 415 V / maximal: 61400 ms
Bauart des Geräts: Festeinbau
Befestigungsart: Schraubbefestigung
Betriebsfrequenz: 45 - 65 Hz
Dauer der Schaltspiele: 180 s
Eignung zur Verwendung / Hauptschalter: ja
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Eingangsstrom / am Digitaleingang / bei Signal <0> / maximal: 2,1 mA
Eingangsverzögerungszeit: 0,046 s
Elektrische Lebensdauer (Schaltspiele) / bei AC-21 B, AC-22 B, AC-23 B: 500
Mechanische Lebensdauer (Schaltspiele) / bei Funktionsfolge I-O-II-O-I: 4000
Mechanische Lebensdauer (Schaltspiele) / bei Funktionsfolge O-I-O / typisch: 2500
Impulsdauer / minimal: 0,06 s
Isolationsspannung: 1000 V
Nettogewicht: 34700 g
Position / des Schaltantriebs: am rechten Ende
Produktausstattung / Verriegelung: ja
Produkterweiterung / Hilfsschalter: ja
Rückschaltzeit / des Steuergeräts / maximal: 3600 s
Schutzart IP / frontseitig: IP00
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP20
Umgebungstemperatur während Betrieb: -20 °C - +70 °C
Umschaltzeit / des Steuergeräts / maximal: 60 s
Verlustleistung bei AC / bei 230 V: 2,5 W
Verlustleistung maximal: 373,2 W
Verschmutzungsgrad: 3
Versorgungsspannung / bei AC / maximal: 332 V
Überspannungskategorie: III

Typ: ATSE

Produkt-Art: Netzumschalter

Kontaktart: 3 Schließer
4 Wechsler

Betriebsspannung (Details): 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 2.5 mm²

Polzahl: 4

Abm.: (B x H x T) 584 x 370 x 439.5 mm

Nennstrom: 1250 A

Nennstrom - gerundet: 1250 A

Ausführung: automatisch, Motorantrieb

Breite: 584 mm

Höhe: 370 mm

Tiefe: 439.5 mm

: 0

: 0

: 1250 A

: 4

: IP00

: 4

: TRUE

: TRUE

: Schienenanschluss

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 710 kW

: 35 kA

: schwarz

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 415 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 1250 A

: 1250

: sonstige

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Polzahl

Netzumschalter Schwarz 2.5 mm² 1250 A 3 Schließer, 4 Wechsler Siemens 3KC84520GA220GA3

Bestell-Nr.:2263558

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

1250 A

Stück

Min.: 1

Vielfache: 1

CHF 8'549.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Netzumschalter Schwarz 2.5 mm² 1250 A 3 Schließer, 4 Wechsler Siemens 3KC83520GA220GA3

Bestell-Nr.:2263554

Lieferung Mi., 31. März 2027

Conrad Electronic

1250 A

Stück

Min.: 1

Vielfache: 1

CHF 7'999.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

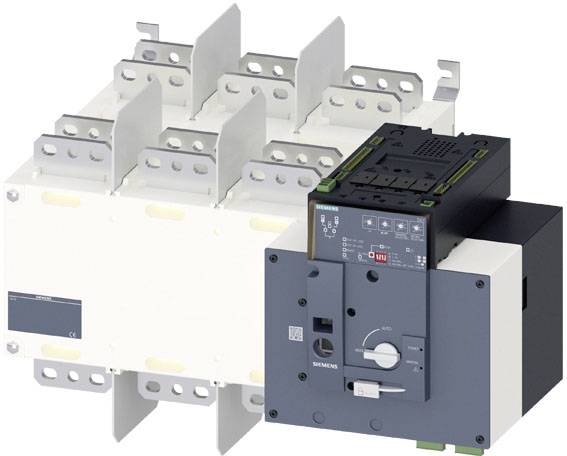

Netzumschalter Schwarz 2.5 mm² 2000 A 3 Schließer, 4 Wechsler Siemens 3KC83560JA220GA3

Bestell-Nr.:2263555

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

2000 A

Stück

Min.: 1

Vielfache: 1

CHF 12'999.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

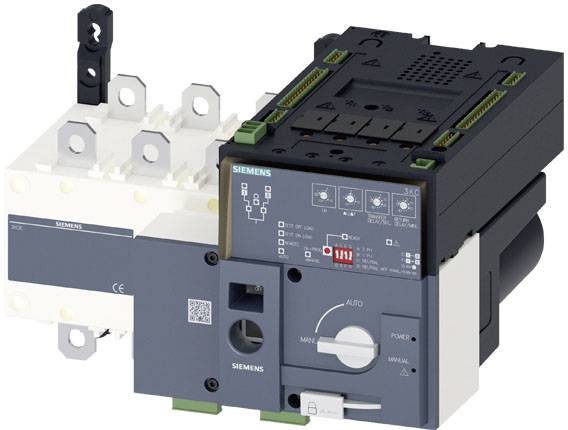

Netzumschalter Schwarz 2.5 mm² 250 A 3 Schließer, 4 Wechsler Siemens 3KC83380CA220GA3

Bestell-Nr.:2263551

Lieferung Do., 31. Dez. 2026

Conrad Electronic

250 A

Stück

Min.: 1

Vielfache: 1

CHF 3'249.95^*

Netzumschalter Schwarz 2.5 mm² 2500 A 3 Schließer, 4 Wechsler Siemens 3KC83580JA220GA3

Bestell-Nr.:2263556

Lieferung Mo., 28. Dez. 2026

Conrad Electronic

2500 A

Stück

Min.: 1

Vielfache: 1

CHF 16'349.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

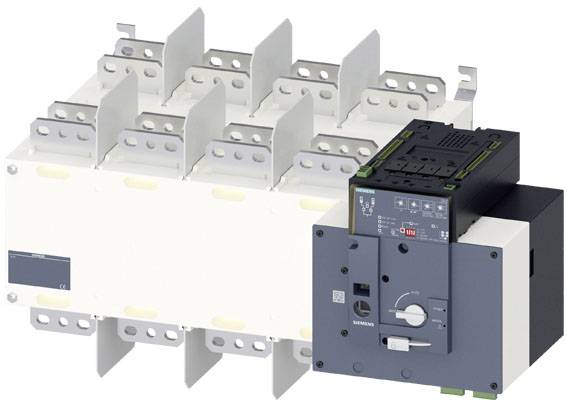

Netzumschalter Schwarz 2.5 mm² 2500 A 3 Schließer, 4 Wechsler Siemens 3KC84580JA220GA3

Bestell-Nr.:2263559

Lieferung Fr., 27. Nov.

Conrad Electronic

2500 A

Stück

Min.: 1

Vielfache: 1

CHF 17'799.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Netzumschalter Schwarz 2.5 mm² 3200 A 3 Schließer, 4 Wechsler Siemens 3KC84600JA220GA3

Bestell-Nr.:2263560

Lieferung Fr., 27. Nov.

Conrad Electronic

3200 A

Stück

Min.: 1

Vielfache: 1

CHF 20'499.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

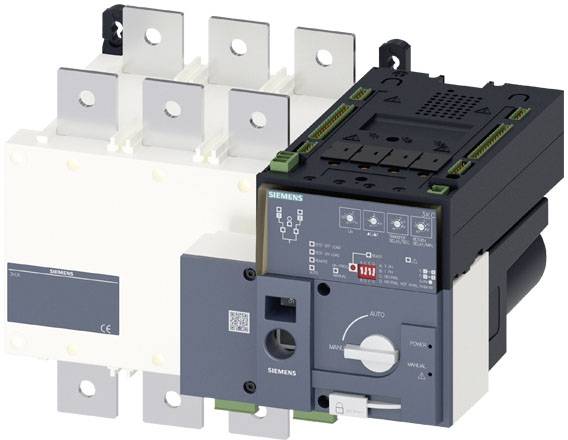

Netzumschalter Schwarz 2.5 mm² 630 A 3 Schließer, 4 Wechsler Siemens 3KC83460EA220GA3

Bestell-Nr.:2263552

Lieferung Fr., 27. Nov.

Conrad Electronic

630 A

Stück

Min.: 1

Vielfache: 1

CHF 5'299.95^*

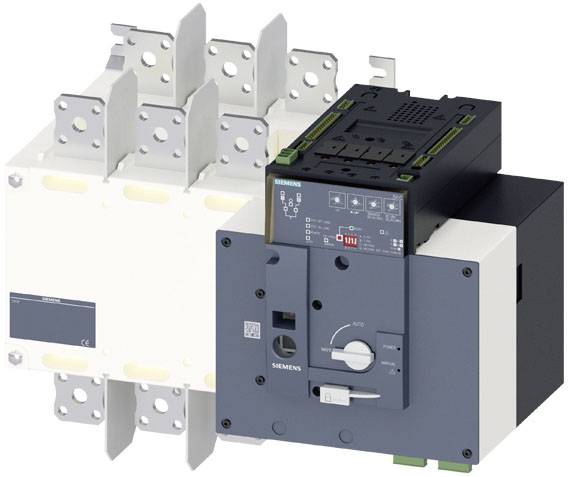

Netzumschalter Schwarz 2.5 mm² 800 A 3 Schließer, 4 Wechsler Siemens 3KC83480FA220GA3

Bestell-Nr.:2263553

Lieferung Mi., 28. Apr. 2027

Conrad Electronic

800 A

Stück

Min.: 1

Vielfache: 1

CHF 6'349.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

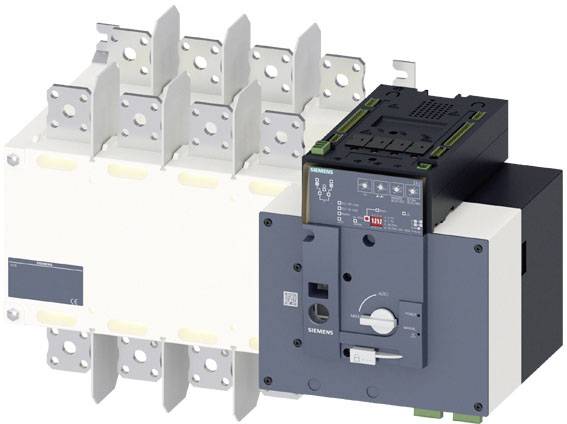

Netzumschalter Schwarz 2.5 mm² 800 A 3 Schließer, 4 Wechsler Siemens 3KC84480FA220GA3

Bestell-Nr.:2263557

Lieferung Fr., 27. Nov.

Conrad Electronic

800 A

Stück

Min.: 1

Vielfache: 1

CHF 6'749.95^*

zzgl. CHF 79.95 Sperrgutzuschlag

Dokumente & Downloads

Datenblatt

Datenblatt 2263558 Netzumschalter Schwarz 2.5 mm² 1250 A 3 Schließer, 4 Wechsler Siemens 3KC84520GA220GA3

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263558 Netzumschalter Schwarz 2.5 mm² 1250 A 3 Schließer, 4 Wechsler Siemens 3KC84520GA220GA3

Beschreibung

SENTRON, ATE, Netzumschalter 3KC, automatisch, ATSE, 4- polig, Iu: 1250 A, Ue AC: 415 V, Ie bei AC-33 B bei 415V: 1000 A, Ie bei AC-23 A bei 690V: 800 A, Schraubbefestigung, Motorantrieb, am rechten Ende, langer Drehgriff, Schienenanschluss Netzumschalter 3KC bis 3200 A für die permanente Stromversorgung. Netzumschalter 3KC von Siemens stehen für hohe Leistung, einfache Installation und sicheren Betrieb. Im Portfolio finden Sie handbetätigte MTSE-, fernbetätigte RTSE- und automatische ATSE-Netzumschalter in unterschiedlichen Ausführungen für vielfältige Schaltaufgaben. Netzumschalter 3KC dienen in Energieversorgungsnetzen zum Lasttransfer zwischen einer normalen und alternativen Quelle. Auch das Umschalten zwischen zwei Lasten ist möglich. 1.Kurze Schaltzeiten bei ATSE und RTSE (bis 160 A <, 180 ms). 2. Flexibel einsetzbar dank kompakter Bauweise und umfangreichem Zubehör. 3. Erhöhte Sicherheit während Wartungsarbeiten durch Vorhängeschlosssperre. 4. Schnelle Montage an der Hutschiene bei Baugrößen bis 160 A. 5. Effizientes Engineering durch umfangreiche CAx-Daten. 6. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 7. Ideal für die kontinuierliche Stromversorgung (USV) z. B. von Rechnerräumen, Fertigungsstraßen im Dauerbetrieb oder großen Infrastrukturen wie Flughäfen (RTSE- und ATSE-Varianten).
