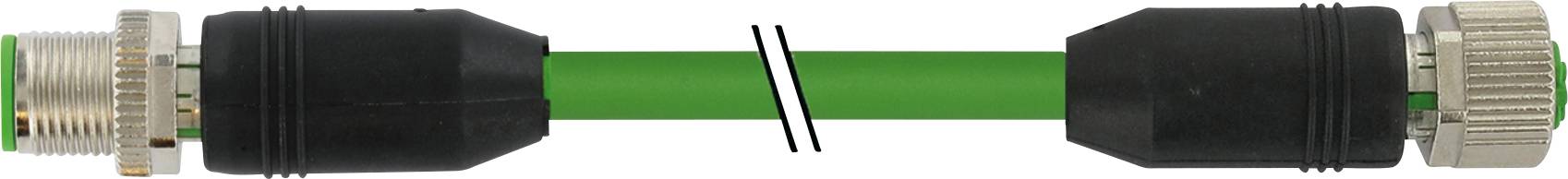

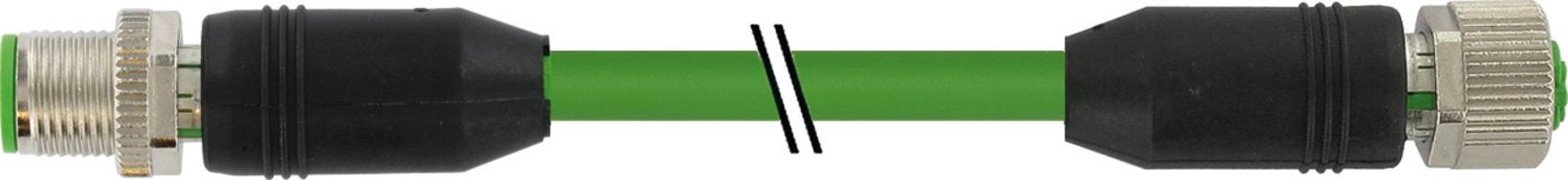

Murrelektronik 7000-46041-8021500 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker, gerade, Buchse, gerade 1
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Bauform
Stecker, gerade
Buchse, gerade
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
M12-Buchse, gerade
Polzahl
6
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
11 Stück
Gesamt (CHF 97.95 / Stück)
CHF 97.95
inkl. MwSt.
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bauform: 46041
- Adernzahl/-querschnitt: 4× 0.5 + 2× 0.25 mm²
- Schleppkettenwerte: 5 Mio.
- Aderisolation: TPE (bl, ws, br, sw), (gr, rs)
- Biegeradius (bewegt): 10× Außen-Ø
- Temperaturbereich (bewegt): -40...+80 °C
- Kabelkennung: 802
- Kabelgewicht [g/m]: 95,70
- Material (Leiter): Cu-Litze, blank
- Einzeldraht-Ø (Leiter): 0.15 mm (0.5 mm²); 0.1 mm (0.25 mm²)
- Aufbau (Leiter): 28× 0.15 mm (0.5 mm²); 32× 0.1 mm (0.25 mm²); (Litzenklasse 6)
- AWG: ähnlich AWG 20 (0.5 mm²); ähnlich AWG 24 (0.25 mm²)
- Material (Aderisolierung): TPE-E
- Ader-Ø inkl. Isolierung: 1.5 mm ±5% (0.5 mm²); 1.4 mm ±5% (0.25 mm²)
- Adernfarbe/Nummerierung: (bl, ws, br, sw) + (gr, rs)
- Schirmung: ja
- chemische Beständigkeit: sehr gute Ölbeständigkeit nach VDE 0282 Teil 10 + HD 22.10
- Prüfspannung: 1500 V (Ader/Ader); 1200 V (Ader/Schirm)
- Biegeradius (fest): 5× Außen-Ø
- Anzahl Biegezyklen (Schleppkette): max. 5 Mio. (25 °C)
- Verfahrweg (Schleppkette): max. 10 m
- Verfahrgeschwindigkeit (Schleppkette): max. 2 m/s
- Bemessungsstoßspannung: 0.8 kV
- LED-Anzeige: nein
- Verriegelung der Steckplätze: Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
- Material (Verriegelung): Zink-Druckguss, matt vernickelt
- Befestigungsart: gesteckt, verschraubt
- Verschmutzungsgrad: 3
- Typ
7000-46041-8021500
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Bauform
Stecker, gerade
Buchse, gerade
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
M12-Buchse, gerade
- Polzahl
6
- Kabellänge
15.00 m
- Mantelmaterial
PUR
- Nennspannung
300 V/AC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Außen-Ø
6.6 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.5 mm²
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kabelfarbe
Grün
- Kodierung
A
- Kontaktmaterial
Kupferlegierung
- Kontaktoberfläche
Vergoldet
IP65
IP66K
IP67
- Besonderheiten
PUR-Mantel
A Codiert
- Min. Temperatur
-25 °C
- Max. Temperatur
+85 °C
- Herst.-Teilenr.
7000-46041-8021500
- Inhalt
1 St.
- Kabel-Ø
7.9 mm
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2314797 Murrelektronik 7000-46041-8021500 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker, gerade, Buchse, gerade 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2314797 Murrelektronik 7000-46041-8021500 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker, gerade, Buchse, gerade 1
Beschreibung
Cube67
Stecker gerade – Buchse gerade
M12 – M12, 6-polig
geschirmt
A-kodiert
Hybridleitung
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
Stecker gerade – Buchse gerade
M12 – M12, 6-polig
geschirmt
A-kodiert
Hybridleitung
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
