Murrelektronik 7000-17041-1140500 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Buchse, gerade 5.00 m Polzahl S

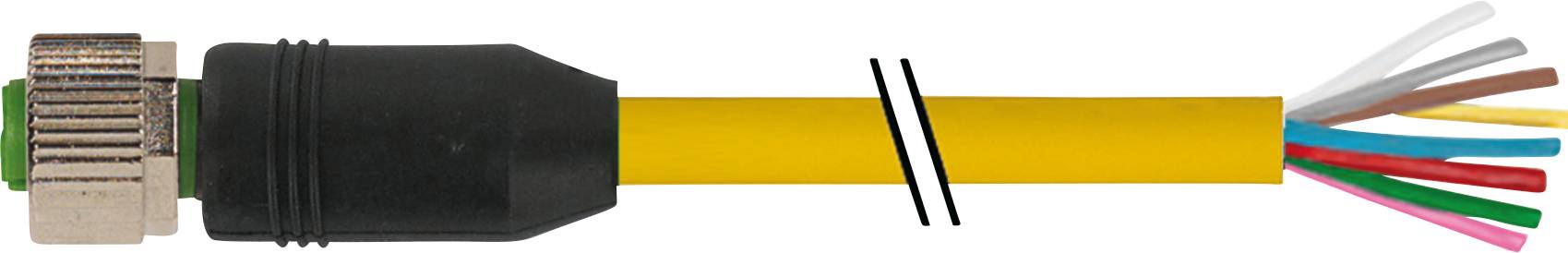

Ein Kabel mit mehreren bunten Adern und einem metallischen Stecker am Ende, geeignet für elektronische Anschlüsse.
Produkt-Art
Sensor-/Aktor-Steckverbinder, unkonfektioniert
Bauform
Buchse, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
Kabel, offenes Ende
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (CHF 31.95 / Stück)
CHF 51.95
-38 %
CHF 31.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Bauform: 17041
  • Adernzahl/-querschnitt: 8× 0.25 mm²
  • Schleppkettenwerte: 10 Mio.
  • Aderisolation: PP (ws, br, gn, ge, gr, rs, bl, rt)
  • Biegeradius (bewegt): 10× Außen-Ø
  • Temperaturbereich (bewegt): -25...+80 °C
  • Kabelkennung: 114
  • Kabelgewicht [g/m]: 51,70
  • Material (Leiter): Cu-Litze, blank
  • Widerstand (Leiter): max. 79 Ω/km (20 °C)
  • Einzeldraht-Ø (Leiter): 0.1 mm
  • Aufbau (Leiter): 32× 0.1 mm (Litzenklasse 6)
  • AWG: ähnlich AWG 24
  • Material (Aderisolierung): PP
  • Ader-Ø inkl. Isolierung: 1.2 mm ±5%
  • Adernfarbe/Nummerierung: br, ws, rt, bl, rs, gr, ge, gn
  • Verseilverbund: 8 Adern um Kernfüller verseilt
  • Schirmung: nein
  • chemische Beständigkeit: gute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
  • thermische Beständigkeit: flammwidrig nach UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2
  • Prüfspannung: 2500 V AC
  • Biegeradius (fest): 5× Außen-Ø
  • Anzahl Biegezyklen (Schleppkette): max. 10 Mio. (25 °C)
  • Verfahrweg (Schleppkette): max. 10 m (horizontal)
  • Verfahrgeschwindigkeit (Schleppkette): max. 3 m/s
  • Beschleunigung (Schleppkette): max. 10 m/s²
  • Bemessungsstoßspannung: 0.8 kV
  • Verriegelung der Steckplätze: Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
  • Material (Verriegelung): Zink-Druckguss, matt vernickelt
  • Verschmutzungsgrad: 3
Typ

7000-17041-1140500

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Buchse, gerade

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M12-Buchse, gerade

Anschlussseite B

Kabel, offenes Ende

Polzahl

8

Kabellänge

5.00 m

Mantelmaterial

PUR

Nennspannung

300 V/AC

Nennstrom

2 A

Nennstrom - gerundet

2 A

Anschlussquerschnitt (max.)

0.25 mm²

Außen-Ø

5.8 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)

0.25 mm²

Anschluss

Buchse

Gewinde-Typ Anschlussseite

M12 x 1

Gewinde-Typ Kabelanschluss und Montage

M12

Kabelfarbe

Gelb

Kodierung

A

Kontaktmaterial

Kupfer

max. Querschnitt

0.25 mm²

min. Querschnitt

0.25 mm²

IP65

IP66K

IP67

Besonderheiten

PUR-Mantel

A Codiert

Min. Temperatur

-25 °C

Max. Temperatur

+85 °C

Verschlussart

Schraub

Herst.-Teilenr.

7000-17041-1140500

Inhalt

1 St.

Kabel-Ø

5.8 mm

RoHS-konform

Ja

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2313806 Murrelektronik 7000-17041-1140500 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Buchse, gerade 5.00 m Polzahl S

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2313806 Murrelektronik 7000-17041-1140500 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Buchse, gerade 5.00 m Polzahl S

Beschreibung

Buchse gerade
M12, 8-polig
Art.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
mit Kabeltülle
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
