Murrelektronik 7000-13105-8030100 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Stecker, gerade 1.00 m Polzahl

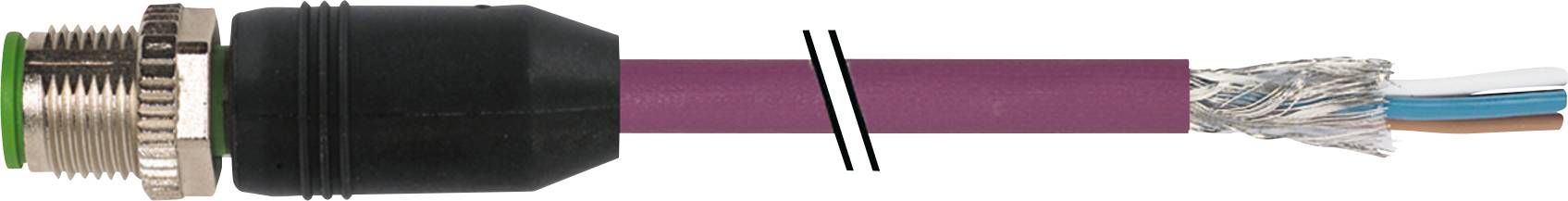

'Abgeschirmtes Industriekabel mit Steckverbindung links und abisolierten Drähten rechts, geeignet für robuste Umgebungen.'
Produkt-Art
Sensor-/Aktor-Steckverbinder, unkonfektioniert
Bauform
Stecker, gerade
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
21 Stück
Gesamt (CHF 19.95 / Stück)
CHF 31.95
-38 %
CHF 19.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Bauform: 13105
  • Adernzahl/-querschnitt: 2× 0.25 + 2× 0.34 mm²
  • Aderisolation: PE (rt, sw), (bl, ws)
  • Biegeradius (bewegt): 10× Außen-Ø
  • Temperaturbereich (bewegt): -30...+70 °C
  • Kabelkennung: 803
  • Kabelgewicht [g/m]: 63,12
  • Material (Leiter): Cu-Litze, verzinnt
  • Widerstand (Leiter): max. 78 Ω/km (Datenpaar), max. 54 Ω/km (Powerpaar); (20 °C)
  • AWG: ähnlich AWG 24 (0.25 mm²); ähnlich AWG 22 (0.34 mm²)
  • Material (Aderisolierung): Zell-PE (Datenpaar ws, bl); PE (Powerpaar sw, rt)
  • Ader-Ø inkl. Isolierung: 2.1 mm ±5% (0.25 mm²); 1.5 mm ±5% (0.34 mm²)
  • Adernfarbe/Nummerierung: ws, bl (Datenpaar); sw, rt (Powerpaar)
  • Verseilverbund: geschirmtes Adernpaar blau/weiß mit geschirmtem Adernpaar rot/schwarz verseilt
  • Schirmung: ja
  • chemische Beständigkeit: gute Öl-, Benzin- und Chemikalienbeständigkeit
  • thermische Beständigkeit: flammwidrig
  • Biegeradius (fest): 6× Außen-Ø
  • Verfahrweg (Schleppkette): max. 5 m (horizontal)
  • Verfahrgeschwindigkeit (Schleppkette): max. 3 m/s
  • Beschleunigung (Schleppkette): max. 5 m/s²
  • Bemessungsstoßspannung: 1.5 kV
  • Verriegelung der Steckplätze: Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
  • Material (Verriegelung): Zink-Druckguss, matt vernickelt
  • Verschmutzungsgrad: 3
Typ

7000-13105-8030100

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Stecker, gerade

Anschlussseite A

M12-Stecker, gerade

Anschlussseite B

Kabel, offenes Ende

Polzahl

5

Kabellänge

1.00 m

Mantelmaterial

PUR

Nennspannung

300 V

Nennstrom

4 A

Nennstrom - gerundet

4 A

Außen-Ø

6.9 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)

0.34 mm²

Gewinde-Typ Anschlussseite

M12 x 1

Gewinde-Typ Kabelanschluss und Montage

M12

Kabelfarbe

Violett

Kodierung

A

IP65

IP66K

IP67

Besonderheiten

PUR-Mantel

A Codiert

Min. Temperatur

-25 °C

Max. Temperatur

+85 °C

Herst.-Teilenr.

7000-13105-8030100

Inhalt

1 St.

Kabel-Ø

6.9 mm

RoHS-konform

Ja

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2310741 Murrelektronik 7000-13105-8030100 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Stecker, gerade 1.00 m Polzahl

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2310741 Murrelektronik 7000-13105-8030100 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Stecker, gerade 1.00 m Polzahl

Beschreibung

DeviceNet, CANopen
Stecker gerade
M12, 5-polig
Das Material der Gehäuse ist aus Kunststoff und hat eine gute Chemikalien- und Ölbeständigkeit.
Beim Einsatz aggressiver Medien ist die Materialbeständigkeit applikationsbezogen zu überprüfen. Nähere Details auf Anfrage.
Abweichende Leitungslängen auf Anfrage lieferbar.
