Name: Molex Einbau-Buchsenleiste (Standard) Polzahl Gesamt 22 Rastermaß: 1.27 mm 877131001 1 St. Tray
Brand: Molex
SKU: 2450421
Availability: InStock

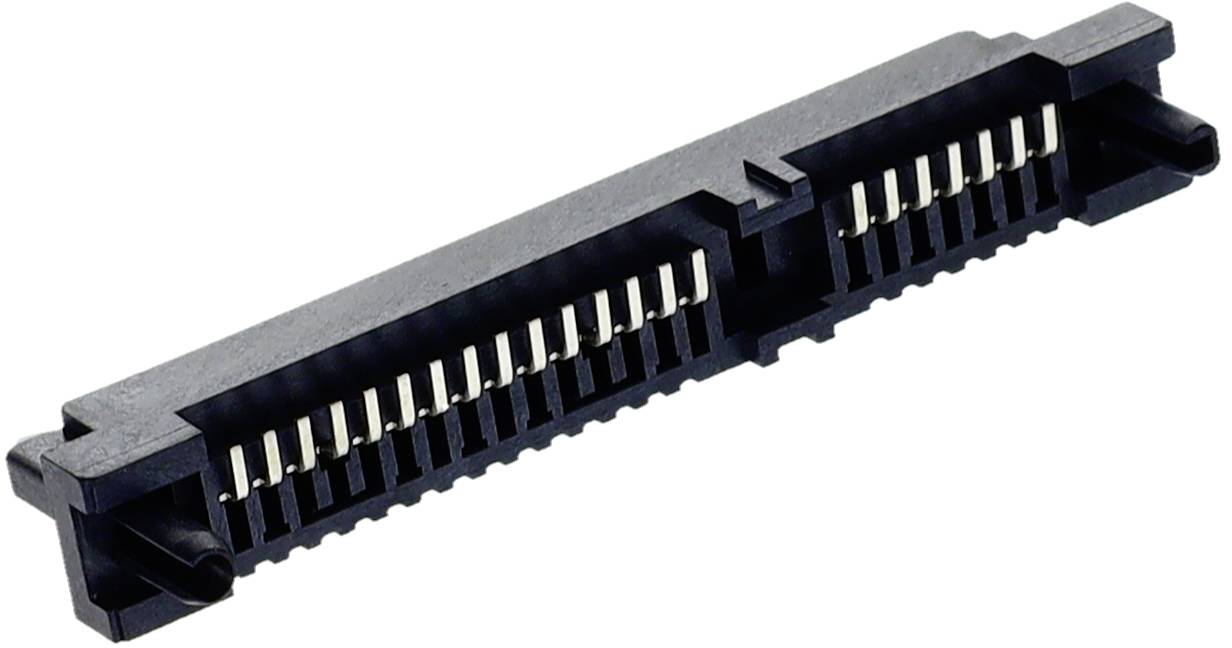

Schwarzer elektronischer Stecker mit mehreren Metallstiften, die in zwei Reihen angeordnet sind und zum Verbinden von Hardwarekomponenten verwendet werden.

Eine detaillierte technische Zeichnung eines elektrischen Steckverbinders mit Stiften und Kunststoffgehäuse, seitlich perspektivisch dargestellt.

1/2

Abbildung ähnlich

Produkt-Art

Einbau-Buchsenleiste (Standard)

Anzahl Reihen

1.27 mm

Polzahl Gesamt

Verpackungsart

Tray

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Do., 29. Okt.

384 Stück (Nur solange der Vorrat reicht)

Anzahl

Stück

Gesamt (CHF 4.95 / Stück)

CHF 4.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Serial ATA

Inhalt: 1 St.
Anzahl Reihen: 1
Polzahl Gesamt: 22

Unser Service für Sie

Technische Daten

Please review product datasheet for further information.

Verpackungsart: Tray

Produkt-Art: Einbau-Buchsenleiste (Standard)

Anzahl Reihen: 1

Besonderheiten: mit Verriegelung

RM: 1.27 mm

Polzahl je Reihe: 22

Polzahl Gesamt: 22

Nennstrom: 1.5 A

Nennstrom - gerundet: 1.5 A

Inhalt: 1 St.

Anschluss: SMT

Beschichtungsdicke Printseite: 2.54 µm

Beschichtungsdicke Steckseite: 0.762 µm

Gehäuse-Material: Thermoplast, hochtemperaturfest

Herst.-Teilenr.: 877131001

Kontaktmaterial: Kupferlegierung

Kontaktoberfläche Printseite: Zinn

Kontaktoberfläche Steckseite: Gold

Nennspannung: 30 V

RoHS-konform: Ja

Steckrichtung: Senkrecht zur Leiterplatte

Max. Temperatur: +105 °C

Min. Temperatur: -40 °C

Typ: Molex MOL DataCom & Specialty

Engineering Part No: 87713-1001

Engineering Series Name: SATA SMT Std Ht Rcpt

Engineering Series No: 87713

Dokumente & Downloads

Datenblatt

Datenblatt 2450421 Molex Einbau-Buchsenleiste (Standard) Polzahl Gesamt 22 Rastermaß: 1.27 mm 877131001 1 St. Tray

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2450421 Molex Einbau-Buchsenleiste (Standard) Polzahl Gesamt 22 Rastermaß: 1.27 mm 877131001 1 St. Tray

Schaltplan

Schaltplan 2450421 Molex Einbau-Buchsenleiste (Standard) Polzahl Gesamt 22 Rastermaß: 1.27 mm 877131001 1 St. Tray

Beschreibung

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free

Beschreibung

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free
