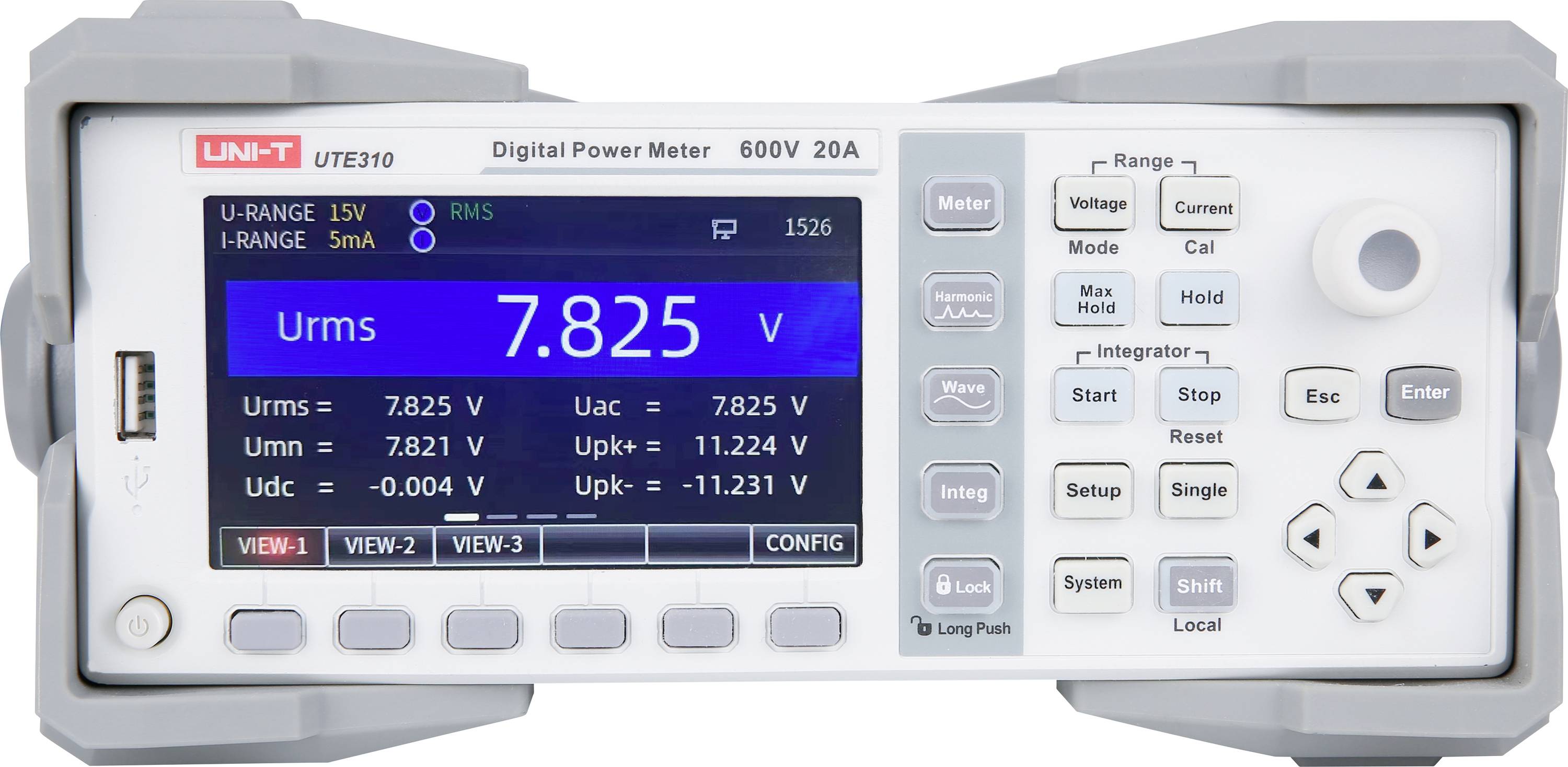

Leistungsmessgerät 182700300003X Uni-T UTE310G
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Anzahl
Gesamt (CHF 1’618.83 / Stück)
CHF 1’618.83
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
UNI-T UTE310G – Hochpräzises Digitales Leistungsmessgerät mit GPIB, 600 V, 20 A, 300 kHz
- Spannung: 0,75 mV – 600 V
- Strom: 25 µA – 20 A
- Frequenzbereich: DC, 0,1 Hz – 300 kHz
- Genauigkeit: ±(0,1 % rdg. + 0,05 % v.E.)
- Messmodi: DC, TRMS, MN
- Schnittstellen: GPIB, LAN, USB
- Gehäusegröße: 2U
- Display: 4,3" TFT-LCD
Technische Daten
- Schnittstellen: GPIB, LAN, USB
- Messmodus: DC, TRMS (Echteffektivwert), MN (Mittelwert)
- Harmonische: bis zur 50. Ordnung
- Produkt-Art
Leistungsmessgerät
- Akustische Anzeige
Ja
- Anzeige
LCD
- Optische Anzeige
Ja
- Messbuchsen
Klemmanschluss
- Abm.
(L x B x H) 330 x 127 x 279 mm
- Gewicht
3.2 kg
- Messkategorie
CAT II 600 V
- Breite
127 mm
- Höhe
279 mm
- Länge
330 mm
- Typ
UTE310G
Dokumente & Downloads
Datenblatt
Datenblatt 3532355 Leistungsmessgerät 182700300003X Uni-T UTE310G
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3532355 Leistungsmessgerät 182700300003X Uni-T UTE310G
Beschreibung
Mit der Einführung immer strengerer Energieeffizienzstandards rücken energieoptimierte Geräte zunehmend in den Fokus von Forschung und Entwicklung – sowohl im Bereich der weißen Haushaltsgeräte als auch bei industriellen Anwendungen wie Klimaanlagen. Dabei stehen eine präzise Leistungsbewertung, die Erfassung von extrem niedrigen Standby-Verbräuchen und eine zuverlässige Messgenauigkeit im Mittelpunkt der Anforderungen an moderne Leistungsmessgeräte.
Die digitale Leistungsmesser-Serie UTE300 von UNI-T wurde speziell für diese Anforderungen entwickelt. Die Serie umfasst vier Modelle – UTE310, UTE310G, UTE310H und UTE310HG – und bietet hohe Messgenauigkeit sowie breite Messbereiche. Während UTE310 und UTE310G Ströme von 25 µA bis 20 A erfassen, decken UTE310H und UTE310HG einen erweiterten Bereich von 5 mA bis 50 A ab und eignen sich damit ideal für vielfältige Messaufgaben in Entwicklung, Qualitätssicherung und Produktion.
Die digitale Leistungsmesser-Serie UTE300 von UNI-T wurde speziell für diese Anforderungen entwickelt. Die Serie umfasst vier Modelle – UTE310, UTE310G, UTE310H und UTE310HG – und bietet hohe Messgenauigkeit sowie breite Messbereiche. Während UTE310 und UTE310G Ströme von 25 µA bis 20 A erfassen, decken UTE310H und UTE310HG einen erweiterten Bereich von 5 mA bis 50 A ab und eignen sich damit ideal für vielfältige Messaufgaben in Entwicklung, Qualitätssicherung und Produktion.
Ausführung
- Intuitives Display: 4,3-Zoll-Farb-LCD für klare und übersichtliche Messwertanzeige.
- Oszillographiefunktion: Darstellung von Signalverläufen, einschließlich Scheitelwerten und Wellenformen.
- Grundlegende Leistungsparameter: Messung von Spannung, Strom, Leistungsfaktor sowie AC- und DC-Signalen.
- Harmonische Analyse: Analyse von Spannung, Strom und Leistungsfaktor einschließlich harmonischer Komponenten.
- Mathematische Funktionen: Addition, Subtraktion, Multiplikation und Division der gemessenen Parameter.
- Strom- und Energieintegration: Integration von q, q+, q-, WP, WP+, WP- im kontinuierlichen oder normalen Modus.
- Vielfältige Schnittstellen: Fernsteuerung über USB, RS-232/GPIB und LAN möglich.
- Automatischer Messbereich: Automatische Bereichswahl innerhalb eines festgelegten Bereichs.
- Externer Speicherzugriff: Daten und Konfigurationsparameter lassen sich speichern, exportieren und importieren.
- Integrierter Digitalfilter: Netzfrequenz- und Bandfilter zur Unterdrückung unerwünschter Störungen und Oberschwingungen.
- PC-Analyse-Software: Software zur Fernsteuerung, Datenanalyse und Speicherung von Messwerten, Wellenformen und Oberschwingungen.
- Maximalwertspeicherung: Speicherung von RMS/Spitze bei Spannung, Strom, Wirkleistung, Blindleistung und Scheinleistung.
- Hohe Abtastrate: 1 MHz Samplingfrequenz für hochauflösende Erfassung.
- Breite Bandbreite: DC, 0,1 Hz bis 300 kHz für vielseitige Anwendungen.
- Niedrigstrommessung ab 25 μA: UTE310 und UTE310G ermöglichen präzise Standby-Strommessung bei Haushaltsgeräten.
- Weitbereichs-Stromsensoreingang: 50 mV bis 10 V – kompatibel mit verschiedenen Stromsensoren, ideal für intermittierende Lasten.
- Breiter Strommessbereich:
- – UTE310 & UTE310G: 5 mA bis 20 A
- – UTE310H & UTE310HG: 1 A bis 50 A
- Flexible Datenaktualisierungsrate: Einstellbar ab 0,1 s bis 20 s oder automatisch – passend für verschiedene Signalfrequenzen.
Lieferumfang
- 1x UTE310G (AC/DC 600V/20A Leistungs-Messgerät)
- 1x Netzkabel
- 1x Bananenstecker-Prüfleitung, rot und schwarz
- 1x 36A-Krokodilklemmen-Prüfleitung, rot und schwarz
- 2x Y-Typ-Anschlussklemme, rot und schwarz
- 1x Schutzkappe
- 2x M3-Schraube
- 1x Antibeschlagmittel, 3 g
- 1x Kalibrierzertifikat
- 1x Sicherheitshinweise (mehrsprachig)
- 1x Schnellstartanleitung (Englisch)
