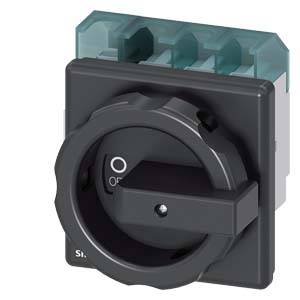

Lasttrennschalter Schwarz 4polig 35 mm² 63 A 690 V/AC Siemens 3LD25041TL51
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lasttrennschalter
Nennspannung
690 V/AC
Polzahl
4
Nennstrom - gerundet
63 A
Betriebsspannung (Details)
690 V/AC
Datenblatt (PDF)
Anzahl
Gesamt (CHF 94.31 / Stück)
CHF 94.31
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
SENTRON, Lasttrennschalter 3LD, Hauptschalter, 4-polig, Iu: 63 A
- 3LD,An-/Aus-Schalter,Bedienungsschalter,Ein-Ausschalter,Hauptschalter,Lasttrennschalter,Niederspannungs-Schalttechnik,Not-Aus-Schalter,Schalter,Trennschalter
Technische Daten
- Schutzart: IP65
- Isolationsspannung: 690 V
- Betriebsfrequenz: 50/60 Hz
- Umgebungstemperatur: -25 °C - +55 °C
- Stoßspannungsfestigkeit: 6 kV
- mechanische Lebensdauer: 100000
- elektrische Lebensdauer: 6000
- Farbe des Betätigungselements: schwarz
- Baugröße des Lasttrennschalters: 3
- Verlustleistung: 18 W
- Produkt-Art
Lasttrennschalter
- Betriebsspannung (Details)
690 V/AC
- Nennspannung
690 V/AC
- Herstellerfarbe
Schwarz
- Querschnitt
35 mm²
- Polzahl
4
- Abm.
(B x H x T) 90 x 106 x 110.5 mm
- Nennstrom
63 A
- Nennstrom - gerundet
63 A
- Ausführung
Hauptschalter
- Breite
90 mm
- Höhe
106 mm
- Tiefe
110.5 mm
19 kW
0
0
63 A
4
IP65
0
1
TRUE
FALSE
Rahmenklemme
FALSE
kurzer Drehgriff
TRUE
TRUE
TRUE
22 kW
1.26 kA
schwarz
FALSE
TRUE
FALSE
FALSE
FALSE
690 V
FALSE
FALSE
Einbaugerät Festeinbautechnik
63 A
FALSE
43
sonstige
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1744164 Lasttrennschalter Schwarz 4polig 35 mm² 63 A 690 V/AC Siemens 3LD25041TL51
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1744164 Lasttrennschalter Schwarz 4polig 35 mm² 63 A 690 V/AC Siemens 3LD25041TL51
Beschreibung
SENTRON, Lasttrennschalter 3LD, Hauptschalter, 4-polig, Iu: 63 A, Betriebsleistung / bei AC-23 A bei 400V: 22 kW, Frontbefestigt, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
