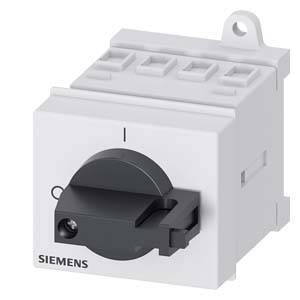

Lasttrennschalter Schwarz 3polig 6 mm² 16 A 690 V/AC Siemens 3LD20300TK11
Produkt-Art
Lasttrennschalter
Nennspannung
690 V/AC
Polzahl
3
Nennstrom - gerundet
16 A
Typ
Lasttrennschalter 3LD
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 33.95 / Stück)
CHF 33.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung
Der SENTRON 3LD Lasttrennschalter ist ein modularer Hauptschalter für die sichere Abschaltung von Lasten in verschiedenen Umgebungen. Er bietet eine zuverlässige Netztrennung von 16 A bis 250 A und ist vielseitig einsetzbar dank internationaler Zulassungen. Mit Schutzart bis IP 65 und Montagemöglichkeiten für Frontbefestigung, Montageplatte und Hutschiene ist der 3LD eine optimale Wahl für anspruchsvolle Anwendungen.
SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A
Highlights & Details
- 3LD,An-/Aus-Schalter,Bedienungsschalter,Ein-Ausschalter,Hauptschalter,Lasttrennschalter,Niederspannungs-Schalttechnik,Not-Aus-Schalter,Schalter,Trennschalter
Technische Daten
- Schutzart: IP40
- Isolationsspannung: 690 V
- Betriebsfrequenz: 50/60 Hz
- Umgebungstemperatur: -25 °C - +55 °C
- Stoßspannungsfestigkeit: 6 kV
- mechanische Lebensdauer: 100000
- elektrische Lebensdauer: 6000
- Farbe des Betätigungselements: schwarz
- Baugröße des Lasttrennschalters: 1
- Verlustleistung: 1.5 W
- Typ
Lasttrennschalter 3LD
- Produkt-Art
Lasttrennschalter
- Betriebsspannung (Details)
690 V/AC
- Nennspannung
690 V/AC
- Herstellerfarbe
Schwarz
- Querschnitt
6 mm²
- Polzahl
3

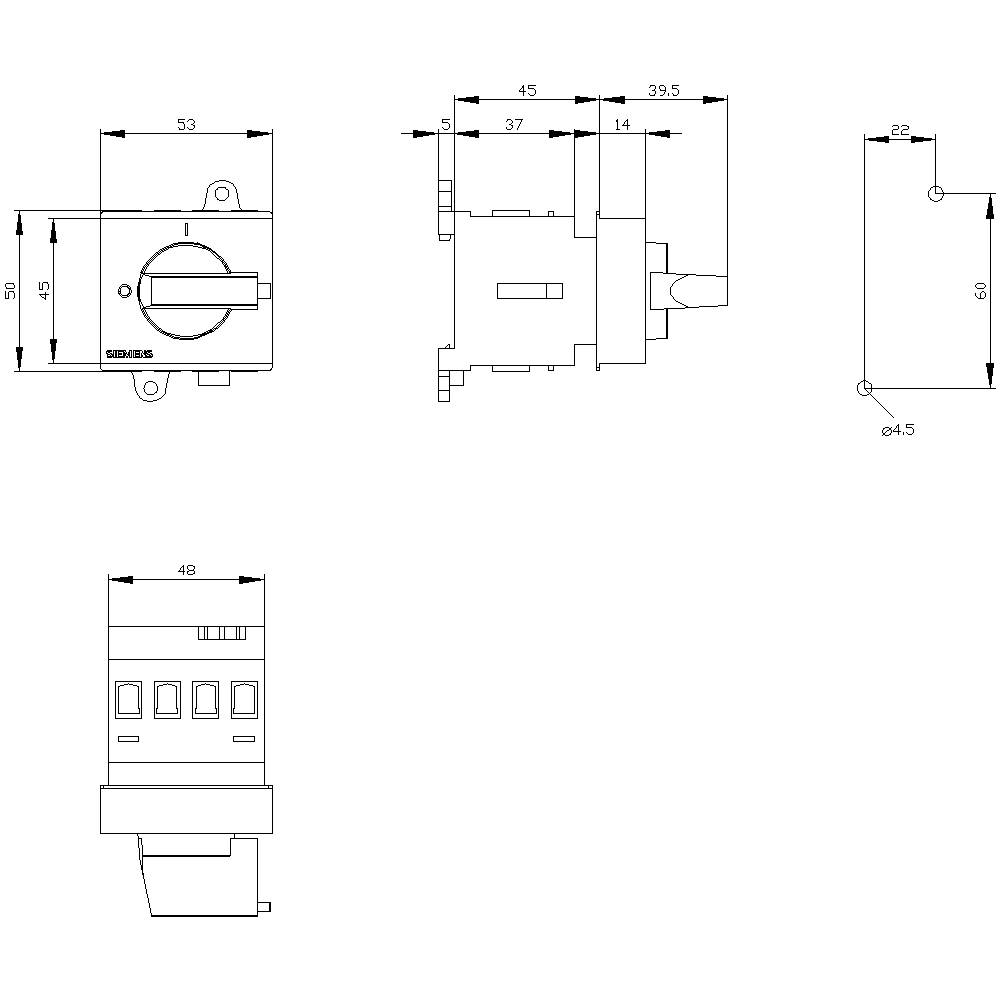

- Abm.
(B x H x T) 53 x 45 x 91 mm
- Nennstrom
16 A
- Nennstrom - gerundet
16 A
- Ausführung
Hauptschalter
- Breite
53 mm
- Höhe
45 mm
- Tiefe
91 mm
6 kW
0
0
16 A
3
IP40
0
1
TRUE
FALSE
Rahmenklemme
FALSE
Knebel
TRUE
TRUE
TRUE
8 kW
0.34 kA
schwarz
TRUE
FALSE
FALSE
TRUE
TRUE
690 V
FALSE
FALSE
Einbaugerät Festeinbautechnik
16 A
FALSE
16
sonstige
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1742114 Lasttrennschalter Schwarz 3polig 6 mm² 16 A 690 V/AC Siemens 3LD20300TK11
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1742114 Lasttrennschalter Schwarz 3polig 6 mm² 16 A 690 V/AC Siemens 3LD20300TK11
Beschreibung
SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Verteilereinbau, Knebelantrieb, schwarz, Handhabe direkt am Schalter Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Ausführung
- Allgemein:
- Anzahl der Pole: 3P
- Produktfarbe: Black,White
- Spulenspannung: 690 V
- AC Eingangsfrequenz: 50 - 60 Hz
- Nominale Stromabgabe: 16 A
- Schaltleistung: 340 A
- Breite: 53 mm
- Tiefe: 91 mm
- Höhe: 45 mm
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Haupt-/Not-Aus-Schalter 3p. 16A 7,5kW/400V 3LD2030-0TK11, Verpackungseinheit: 1 Stk., EAN: 4011209511958
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
