Name: Lasttrennschalter Schwarz 3polig 50 mm² 100 A 690 V/AC Siemens 3LD27300TK11
Brand: Siemens
SKU: 1744371
Availability: BackOrder

Schalter von Siemens in weiß mit schwarzem Drehgriff, geeignet zur Montage. Oben sind drei Anschlussklemmen sichtbar.

'Schützbeschaltung: L1 gekennzeichnet durch ein rotes Kreuz, mit mehreren Kontaktpunkten und Linienverbindungen.'

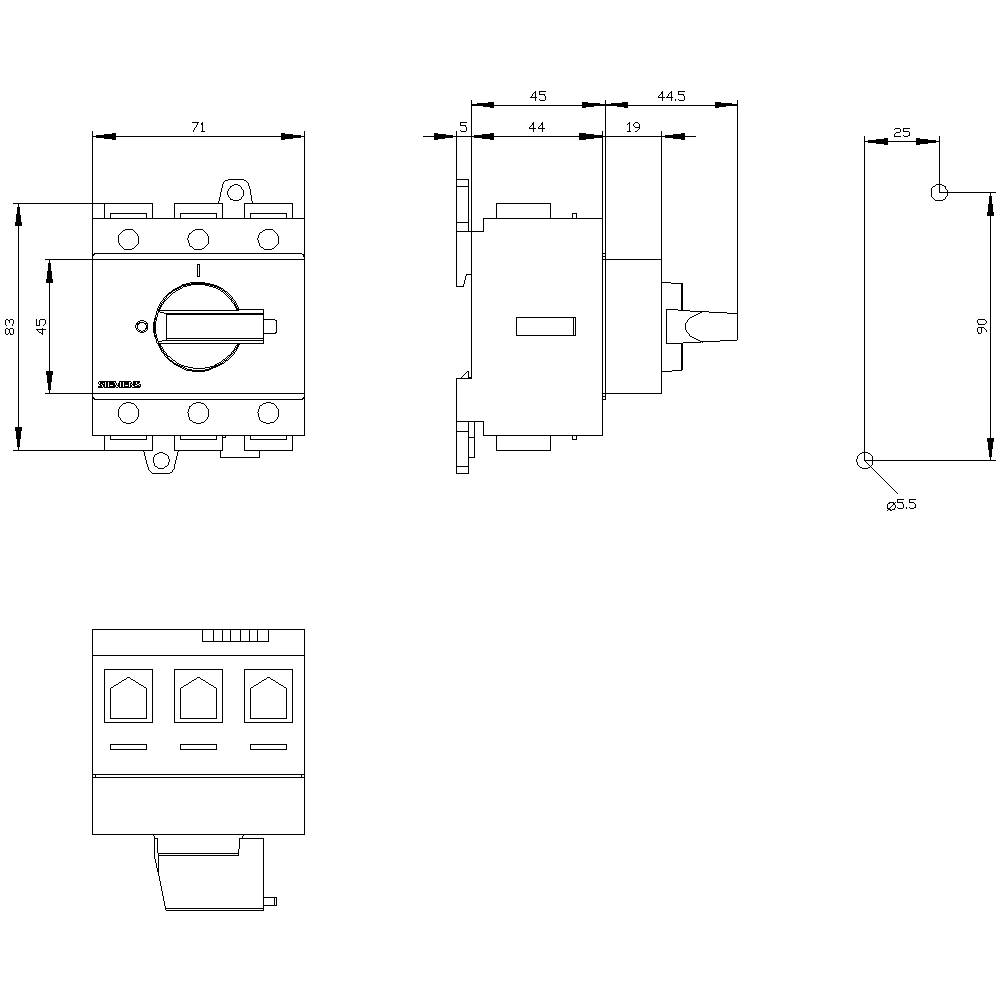

Technische Zeichnung eines Schalters mit Abmessungen: 71 mm Breite, 45 mm Tiefe, 55 mm Höhe, Bohrlochdurchmesser 5,5 mm.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

100 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 87.95 / Stück)

CHF 101.95

-14 %

CHF 87.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 100 A

Ausführung als Hauptschalter: ja, Ausführung als Wartungs-/Reparaturschalter: ja, Ausführung als Sicherheitsschalter: ja, Ausführung als NOT-AUS-Einrichtung: nein, Ausführung als Wendeschalter: nein, 1, 690 V, 100 A, 70 A, 30 kW, 2 kA, 37 kW, 3, Motorantrieb optional: nein, Motorantrieb integriert: nein, Spannungsauslöser optional: nein, Einbaugerät Festeinbautechnik

Technische Daten

Schutzart: IP40
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Baugröße des Lasttrennschalters: 4
Verlustleistung: 22.5 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 50 mm²

Polzahl: 3

Abm.: (B x H x T) 71 x 83 x 97 mm

Nennstrom: 100 A

Nennstrom - gerundet: 100 A

Ausführung: Hauptschalter

Breite: 71 mm

Höhe: 83 mm

Tiefe: 97 mm

: 30 kW

: 0

: 0

: 100 A

: 3

: IP40

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: Knebel

: TRUE

: TRUE

: TRUE

: 37 kW

: 2 kA

: schwarz

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 100 A

: FALSE

: 70

: sonstige

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Querschnitt

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Bestell-Nr.:1744386

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Bestell-Nr.:1744384

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Bestell-Nr.:1703073

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Bestell-Nr.:1699137

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Bestell-Nr.:1741547

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Bestell-Nr.:1748476

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Bestell-Nr.:1741759

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Bestell-Nr.:1741757

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Bestell-Nr.:1741792

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Bestell-Nr.:1748481

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744371 Lasttrennschalter Schwarz 3polig 50 mm² 100 A 690 V/AC Siemens 3LD27300TK11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744371 Lasttrennschalter Schwarz 3polig 50 mm² 100 A 690 V/AC Siemens 3LD27300TK11

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 100 A, Betriebsleistung / bei AC-23 A bei 400V: 37 kW, Verteilereinbau, Knebelantrieb, schwarz, Handhabe direkt am Schalter Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
