Name: Lasttrennschalter Schwarz 3polig 185 mm² 250 A 690 V/AC Siemens 3LD24300TK11
Brand: Siemens
SKU: 1744160
Availability: BackOrder

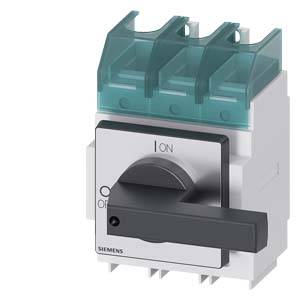

Ein Schaltschalter von Siemens mit zwei Einstellungen: 'ON' (Ein) und 'OFF' (Aus). Der Schalter ist in einen elektrischen Schaltkreis integriert.

Ein Schaltplan mit mehreren elektrischen Kontakten. Eine Verbindung bei 'L1' ist durch ein rotes X markiert, möglicherweise fehlerhaft.

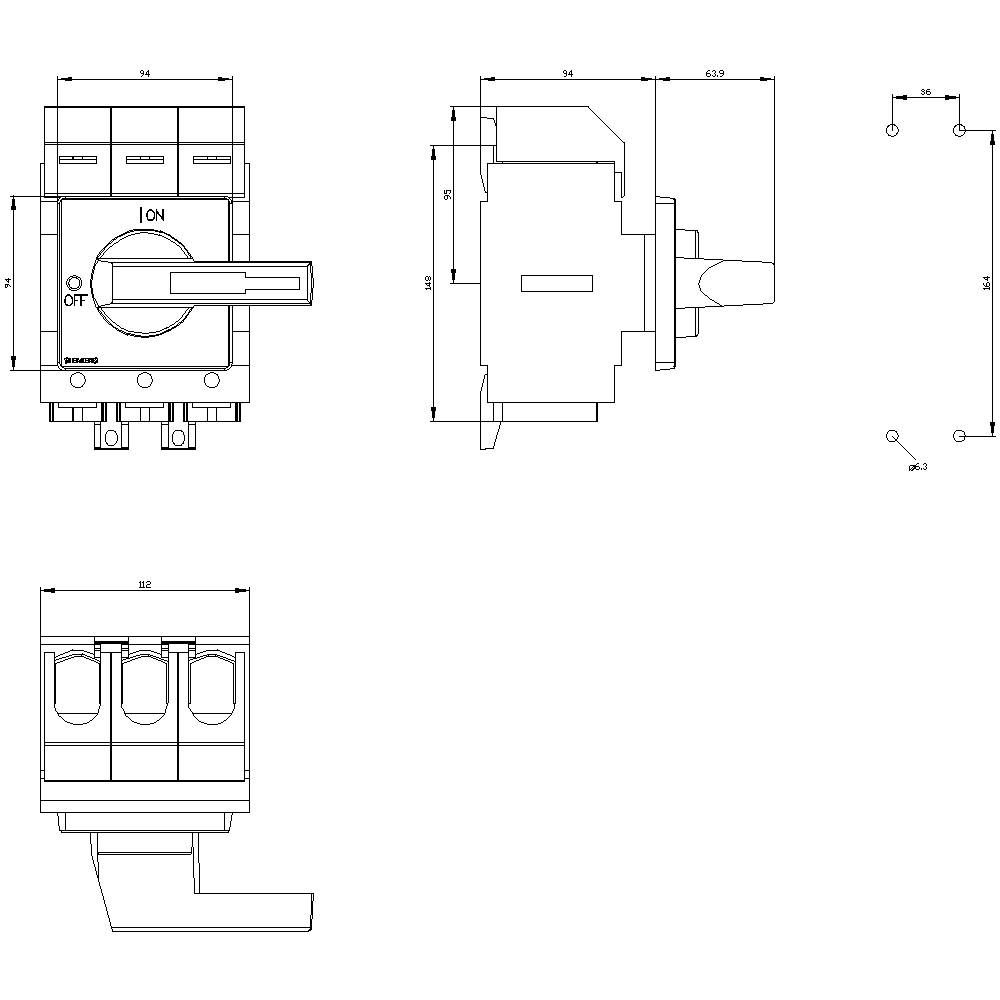

Schaltplan eines elektrischen Schalters mit drei Positionen: 'Ein', 'Aus' und 'I-0-II'. Technische Zeichnung zeigt Seiten- und Draufsicht mit Maßen.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

250 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 385.95 / Stück)

CHF 385.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu=250A

Bemessungsbetriebsleistung bei AC-3, 400 V: 110 kW
Ausführung des Betätigungselements: Knebel
Ausführung als Wendeschalter: false
Ausführung als NOT-AUS-Einrichtung: false
Anschlussart Hauptstromkreis: Rahmenklemme
Bemessungsdauerstrom bei AC-21, 400 V: 250 A
Motorantrieb optional: false
Farbe des Betätigungselements: schwarz
Motorantrieb integriert: false
Anzahl der Schalter: 1

Technische Daten

Schutzart: IP40
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Baugröße des Lasttrennschalters: 5
Verlustleistung: 108 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 185 mm²

Polzahl: 3

Abm.: (B x H x T) 112 x 169 x 94 mm

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Ausführung: Hauptschalter

Breite: 112 mm

Höhe: 169 mm

Tiefe: 94 mm

: 110 kW

: 0

: 0

: 250 A

: 3

: IP40

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: Knebel

: TRUE

: TRUE

: TRUE

: 132 kW

: 4 kA

: schwarz

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 250 A

: FALSE

: 224

: sonstige

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Querschnitt

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Bestell-Nr.:1744386

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Bestell-Nr.:1744384

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Bestell-Nr.:1703073

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Bestell-Nr.:1699137

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Bestell-Nr.:1741547

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Bestell-Nr.:1748476

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Bestell-Nr.:1741759

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Bestell-Nr.:1741757

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Bestell-Nr.:1741792

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Bestell-Nr.:1748481

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744160 Lasttrennschalter Schwarz 3polig 185 mm² 250 A 690 V/AC Siemens 3LD24300TK11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744160 Lasttrennschalter Schwarz 3polig 185 mm² 250 A 690 V/AC Siemens 3LD24300TK11

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu=250A, Betriebsleistung / bei AC-23 A bei 400V: 132 kW, Verteilereinbau, Knebelantrieb, schwarz, Handhabe direkt am Schalter Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
