Name: Lasttrennschalter Schwarz 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34501TK11
Brand: Siemens
SKU: 1742978
Availability: BackOrder

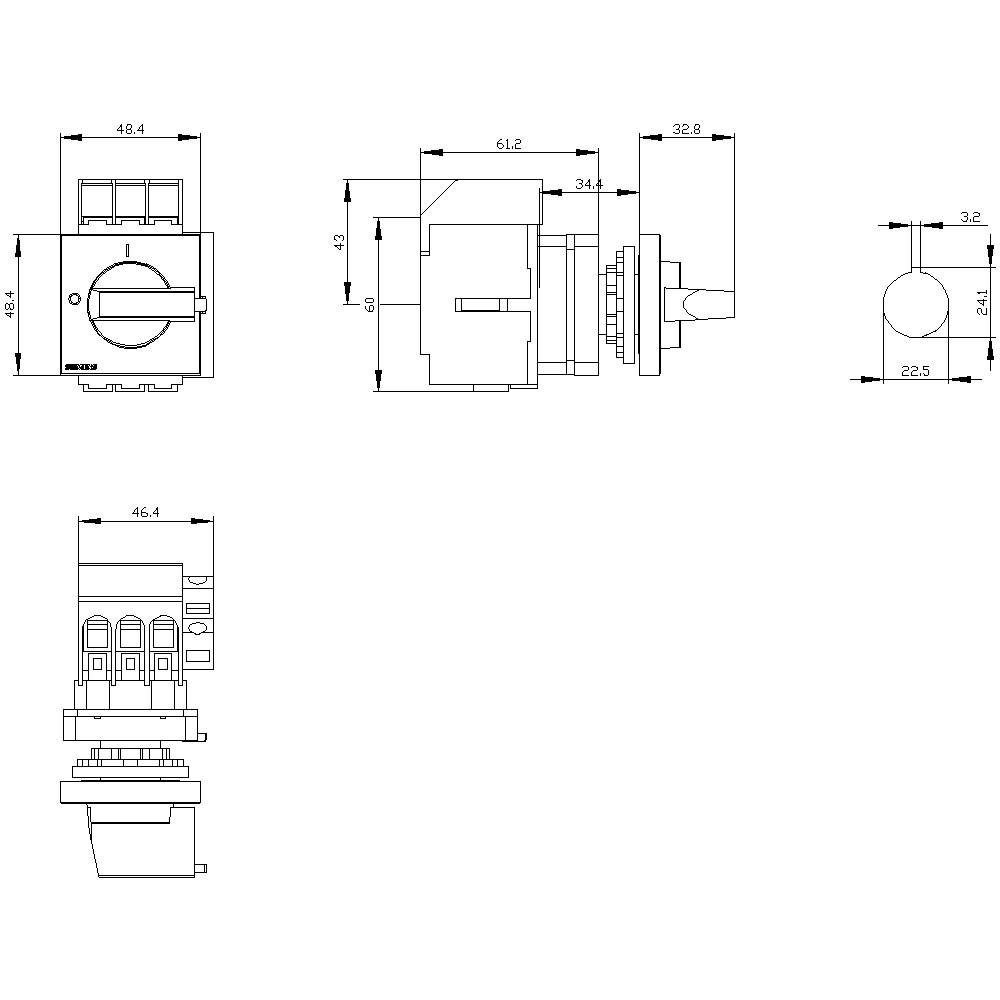

Technische Zeichnung eines Schalters mit detaillierten Maßangaben in Millimetern. Ansichten von vorne, Seite und oben sind dargestellt.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

63 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 77.95 / Stück)

CHF 77.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Verlustleistung: 13.5 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Kontaktart: 1 Schließer
1 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 16 mm²

Polzahl: 3

Abm.: (Ø x H) 22.5 mm x 60 mm

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Ausführung: Hauptschalter

Breite: 47 mm

Höhe: 60 mm

Tiefe: 114 mm

Durchmesser: 22.5 mm

: 19 kW

: 1

: 1

: 63 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: Knebel

: TRUE

: TRUE

: TRUE

: 22 kW

: 1 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 63 A

: FALSE

: 43

: sonstige

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Querschnitt

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Bestell-Nr.:1744386

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Bestell-Nr.:1744384

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Bestell-Nr.:1703073

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Bestell-Nr.:1699137

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Bestell-Nr.:1741547

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Bestell-Nr.:1748476

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Bestell-Nr.:1741759

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Bestell-Nr.:1741757

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Bestell-Nr.:1741792

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Bestell-Nr.:1748481

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742978 Lasttrennschalter Schwarz 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34501TK11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742978 Lasttrennschalter Schwarz 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34501TK11

Beschreibung

Lasttrennschalter 3LD3, Iu 63 A Hauptschalter 3-polig Bemessungsbetriebsleistung bei AC-23 A bei 400V 22,0 kW Frontbefestigung Basisschalter mit Zentrallochbefestigung 22,5mm Knebelantrieb schwarz 48x48 mm mit Hilfsschalter 1OE+1S Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
