Name: Lasttrennschalter Rot, Gelb 3polig 50 mm² 125 A 690 V/AC Siemens 3LD28140TK53
Brand: Siemens
SKU: 1749264
Availability: BackOrder

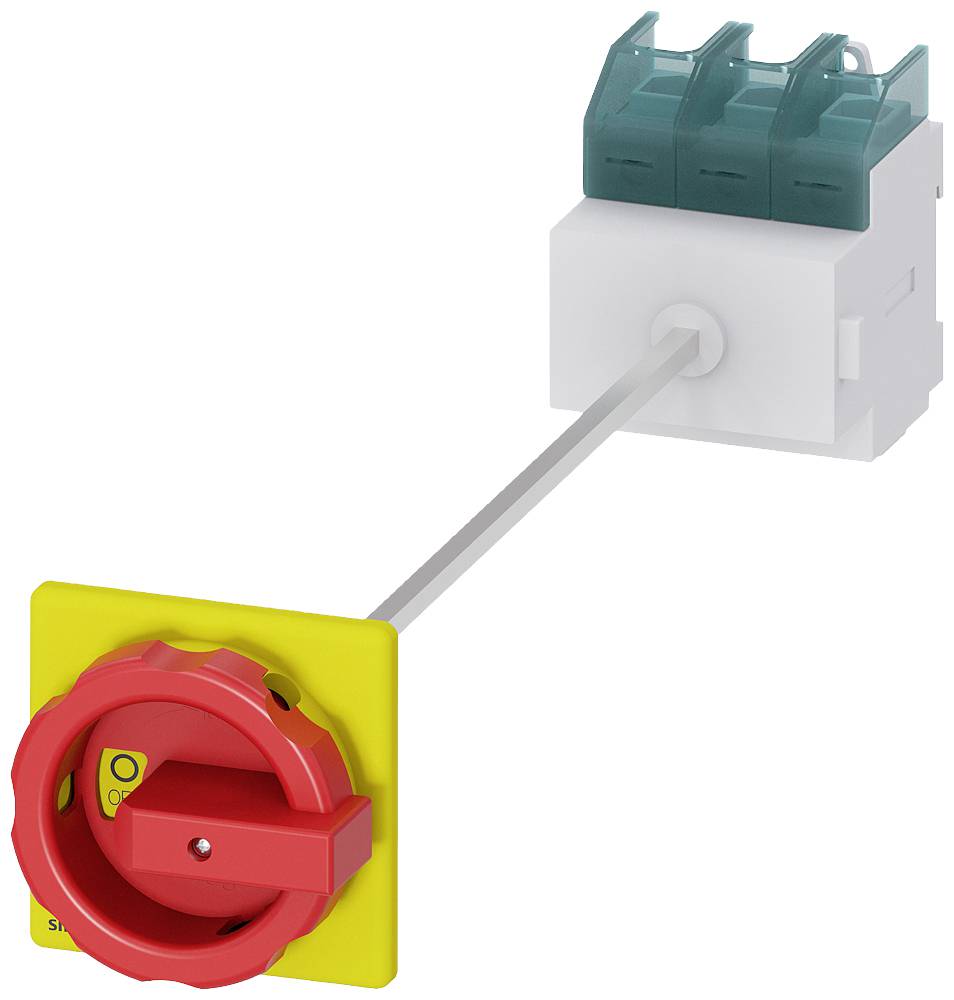

Ein Isolationsschalter mit rotem Drehgriff und gelber Platte. Verbunden mit einer weißen Einheit, die mit grünen Komponenten ausgestattet ist.

Schaltplan zeigt eine elektrische Schaltung mit mehreren Kontakten und einem Hauptschalter Q1. L1 ist rot durchgestrichen.

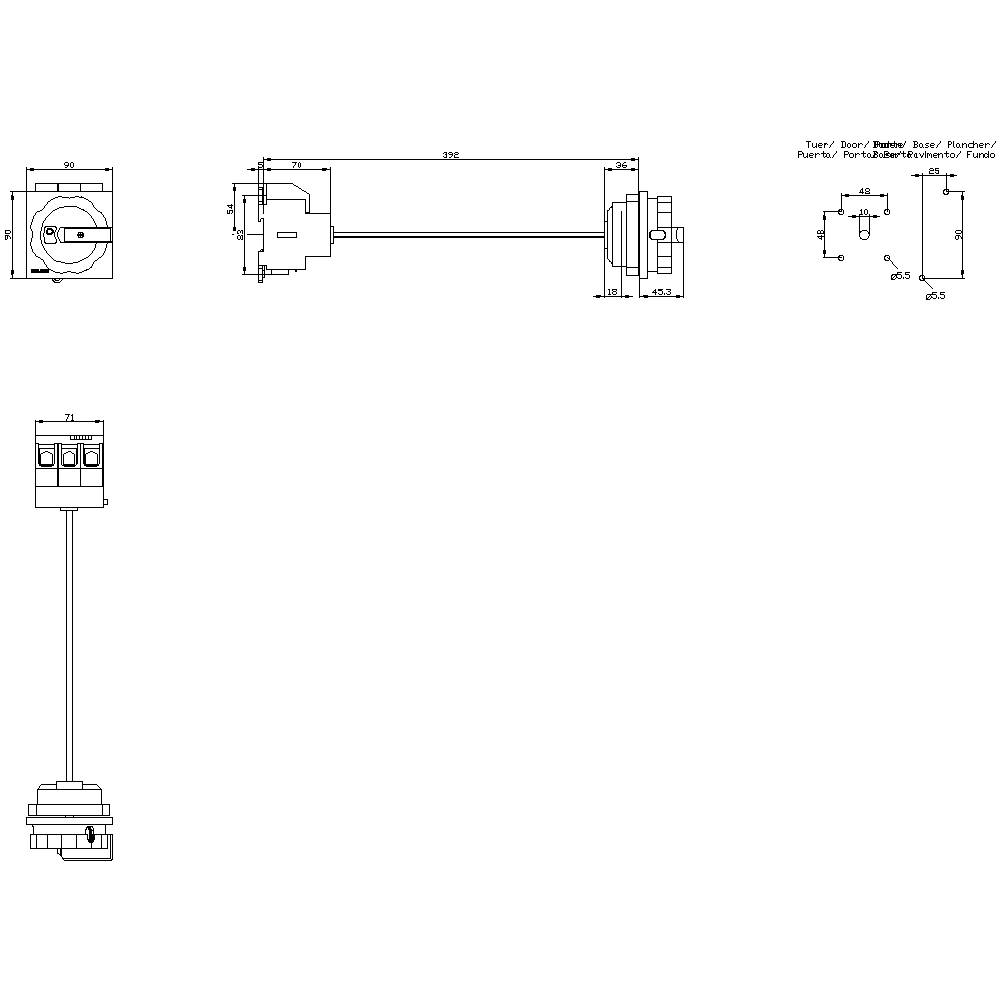

Technische Zeichnung eines zylindrischen Objekts mit Anschlussbox. Details zeigen Abmessungen und Anschlüsse in mehreren Ansichten.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

125 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 175.95 / Stück)

CHF 175.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 4
Verlustleistung: 36 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 50 mm²

Polzahl: 3

Abm.: (B x H x T) 90 x 106 x 470.5 mm

Nennstrom: 125 A

Nennstrom - gerundet: 125 A

Ausführung: Not-Aus-Schalter

Breite: 90 mm

Höhe: 106 mm

Tiefe: 470.5 mm

: 37 kW

: 0

: 0

: 125 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 45 kW

: 2 kA

: rot

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 125 A

: FALSE

: 80

: sonstige

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Querschnitt

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Bestell-Nr.:1744386

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Bestell-Nr.:1744384

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Bestell-Nr.:1703073

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Bestell-Nr.:1699137

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Bestell-Nr.:1741547

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Bestell-Nr.:1748476

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Bestell-Nr.:1741759

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Bestell-Nr.:1741757

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Bestell-Nr.:1741792

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Bestell-Nr.:1748481

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1749264 Lasttrennschalter Rot, Gelb 3polig 50 mm² 125 A 690 V/AC Siemens 3LD28140TK53

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1749264 Lasttrennschalter Rot, Gelb 3polig 50 mm² 125 A 690 V/AC Siemens 3LD28140TK53

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 125 A, Betriebsleistung / bei AC-23 A bei 400V: 45 kW, Bodenbefestigung mit Türkupplung, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
