Name: Lasttrennschalter Rot, Gelb 3polig 185 mm² 160 A 690 V/AC Siemens 3LD23300TK13
Brand: Siemens
SKU: 1699103
Availability: BackOrder

'Drehschalter' mit gelber Basis und rotem Griff im 'Ein'-Zustand, verwendet für elektrische Geräte.

Ein einfaches Schaltbild zeigt mehrere horizontal angeordnete Schaltkontakte und einen Rotationsstromkreis mit markiertem Kontakt L1.

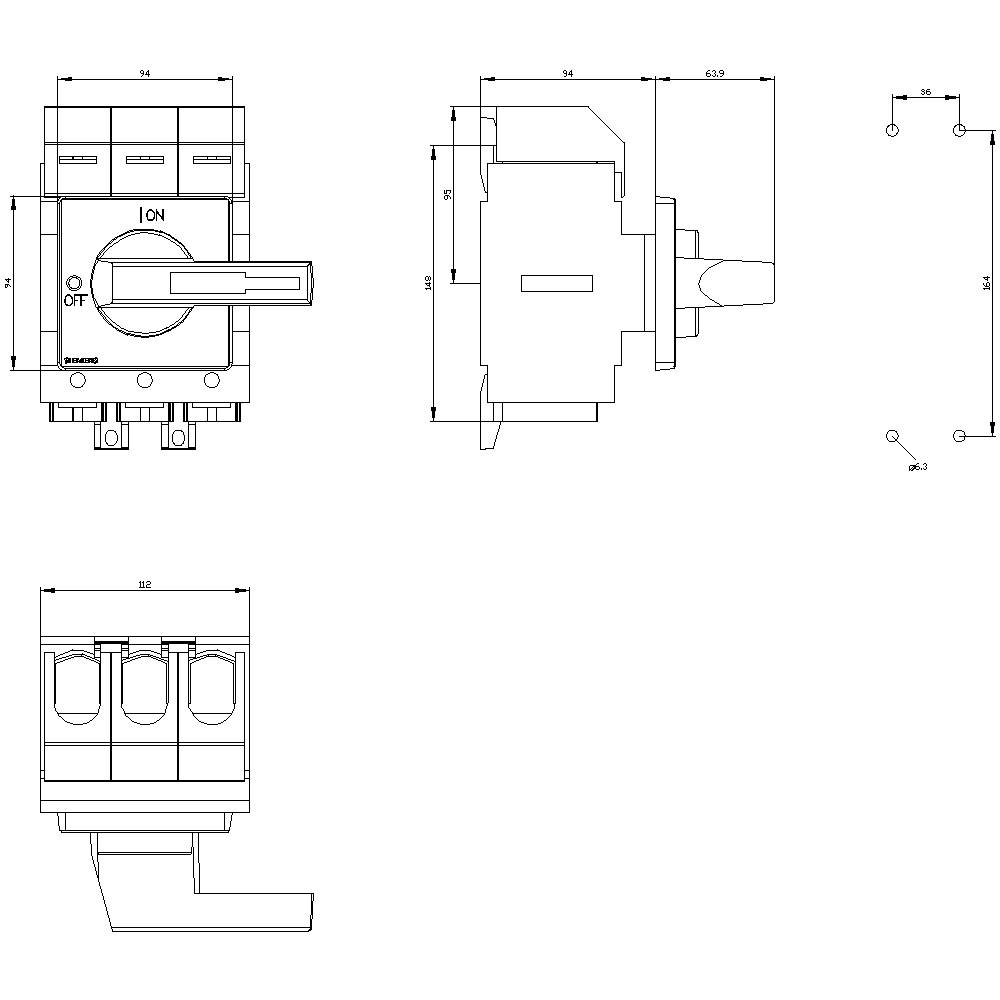

Technische Zeichnung eines elektrischen Schalters mit verschiedenen Ansichten, inklusive Maßangaben in Millimetern.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

160 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 309.95 / Stück)

CHF 309.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP40
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 5
Verlustleistung: 108 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 185 mm²

Polzahl: 3

Abm.: (B x H x T) 112 x 169 x 94 mm

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Ausführung: Not-Aus-Schalter

Breite: 112 mm

Höhe: 169 mm

Tiefe: 94 mm

: 50 kW

: 0

: 0

: 160 A

: 3

: IP40

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: Knebel

: TRUE

: TRUE

: TRUE

: 132 kW

: 4 kA

: rot

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 160 A

: FALSE

: 132

: sonstige

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Querschnitt

Lasttrennschalter 3polig 16 mm² 16 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD30101TK05

Bestell-Nr.:1744386

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Bestell-Nr.:1744384

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

16 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 29.95^*

Lasttrennschalter 3polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD31101TK05

Bestell-Nr.:1703073

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Bestell-Nr.:1699137

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

25 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 39.95^*

Lasttrennschalter 3polig 16 mm² 32 A 1 Schließer, 1 Öffner 690 V/AC Leiter-Typ = L Siemens 3LD32101TK05

Bestell-Nr.:1741547

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Lasttrennschalter 3polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Bestell-Nr.:1748476

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

32 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 37.95^*

Lasttrennschalter 3polig 16 mm² 40 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD33101TK05

Bestell-Nr.:1741759

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Bestell-Nr.:1741757

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

40 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 61.95^*

Lasttrennschalter 3polig 16 mm² 63 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD34101TK05

Bestell-Nr.:1741792

Lieferung Fr., 4. Dez.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Lasttrennschalter 3polig 16 mm² 63 A 690 V/AC Siemens 3LD34100TK05

Bestell-Nr.:1748481

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

63 A

Lasttrennschalter

16 mm²

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1699103 Lasttrennschalter Rot, Gelb 3polig 185 mm² 160 A 690 V/AC Siemens 3LD23300TK13

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699103 Lasttrennschalter Rot, Gelb 3polig 185 mm² 160 A 690 V/AC Siemens 3LD23300TK13

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig, Iu: 160 A, Betriebsleistung / bei AC-23 A bei 400V: 75 kW, Verteilereinbau, Knebelantrieb, rot/gelb, Handhabe direkt am Schalter Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
