Lasttrennschalter Rot, Gelb 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33300TK13
Produkt-Art
Lasttrennschalter
Nennspannung
690 V/AC
Polzahl
3
Nennstrom - gerundet
40 A
Typ
Lasttrennschalter
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 39.95 / Stück)
CHF 39.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Schutzart: IP40
- Isolationsspannung: 690 V
- Betriebsfrequenz: 50/60 Hz
- Umgebungstemperatur: -25 °C - +55 °C
- Stoßspannungsfestigkeit: 6 kV
- mechanische Lebensdauer: 100000
- elektrische Lebensdauer: 6000
- Farbe des Betätigungselements: rot
- Verlustleistung: 7.5 W
- Typ
Lasttrennschalter
- Produkt-Art
Lasttrennschalter
- Betriebsspannung (Details)
690 V/AC
- Nennspannung
690 V/AC
- Herstellerfarbe
Rot
Gelb
- Querschnitt
16 mm²
- Polzahl
3

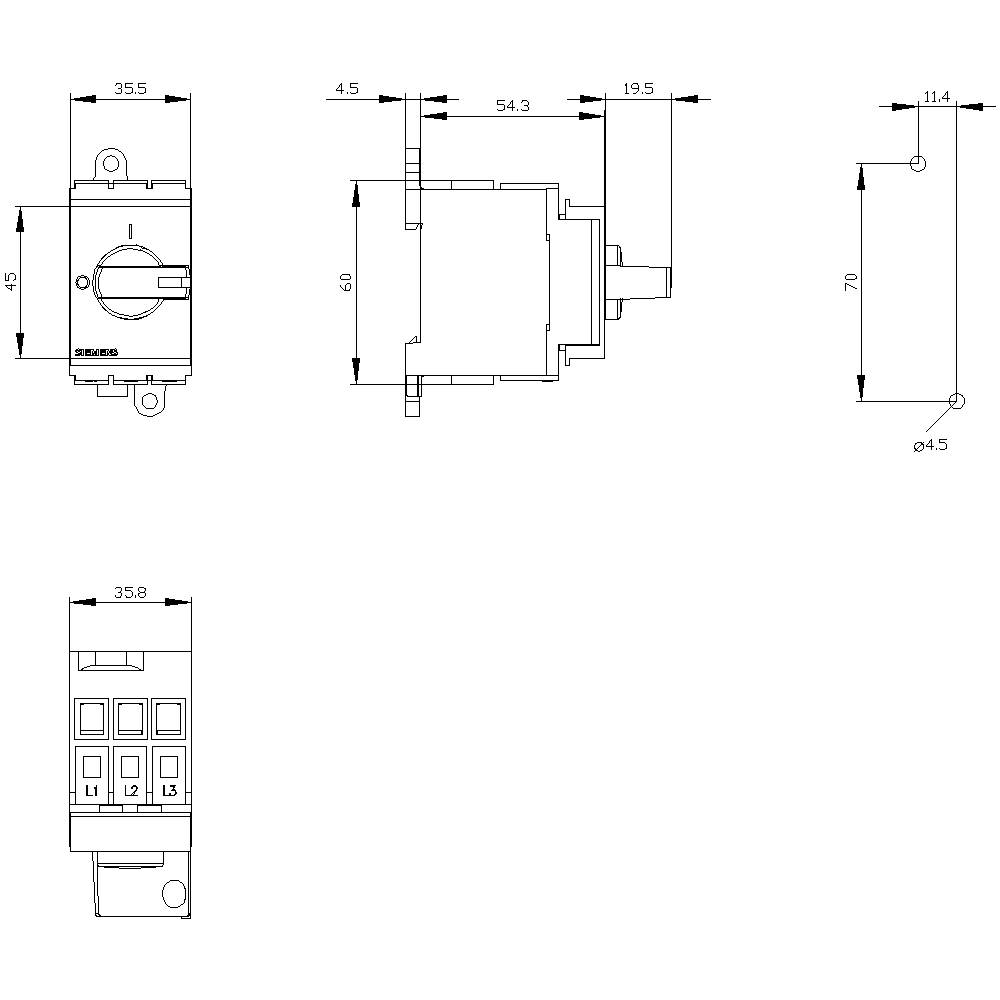

- Abm.
(B x H x T) 36 x 60 x 77 mm
- Nennstrom
40 A
- Nennstrom - gerundet
40 A
- Ausführung
Not-Aus-Schalter
- Breite
36 mm
- Höhe
60 mm
- Tiefe
77 mm
12 kW
0
0
40 A
3
IP40
0
1
TRUE
Rahmenklemme
TRUE
Knebel
TRUE
TRUE
TRUE
19 kW
1 kA
rot
TRUE
FALSE
FALSE
TRUE
TRUE
690 V
FALSE
FALSE
Einbaugerät Festeinbautechnik
40 A
FALSE
36
sonstige
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1741762 Lasttrennschalter Rot, Gelb 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33300TK13
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1741762 Lasttrennschalter Rot, Gelb 3polig 16 mm² 40 A 690 V/AC Siemens 3LD33300TK13
Beschreibung
Lasttrennschalter 3LD3, Iu 40 A Hauptschalter 3-polig Bemessungsbetriebsleistung bei AC-23 A bei 400V 18,5 kW Verteilereinbau Basisschalter mit Knebelantrieb rot/gelb Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Lasttrennschalter 3LD3 Iu 40A 3LD3330-0TK13, Verpackungseinheit: 1 Stk., EAN: 4001869551296
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
