Name: Lasttrennschalter Grau 1000 A 8 Schließer, 8 Öffner Siemens 3KD50420QE100
Brand: Siemens
SKU: 2263608
Availability: BackOrder

'Schalter von Siemens mit vier Polen und einem seitlichen Hebel zur manuellen Steuerung in einem industriellen Kontext.'

Schaltplan eines elektrischen Stromkreises mit nummerierten Anschlüssen 1-6 und Buchstaben N und Q, zeigt Verbindungspunkte.

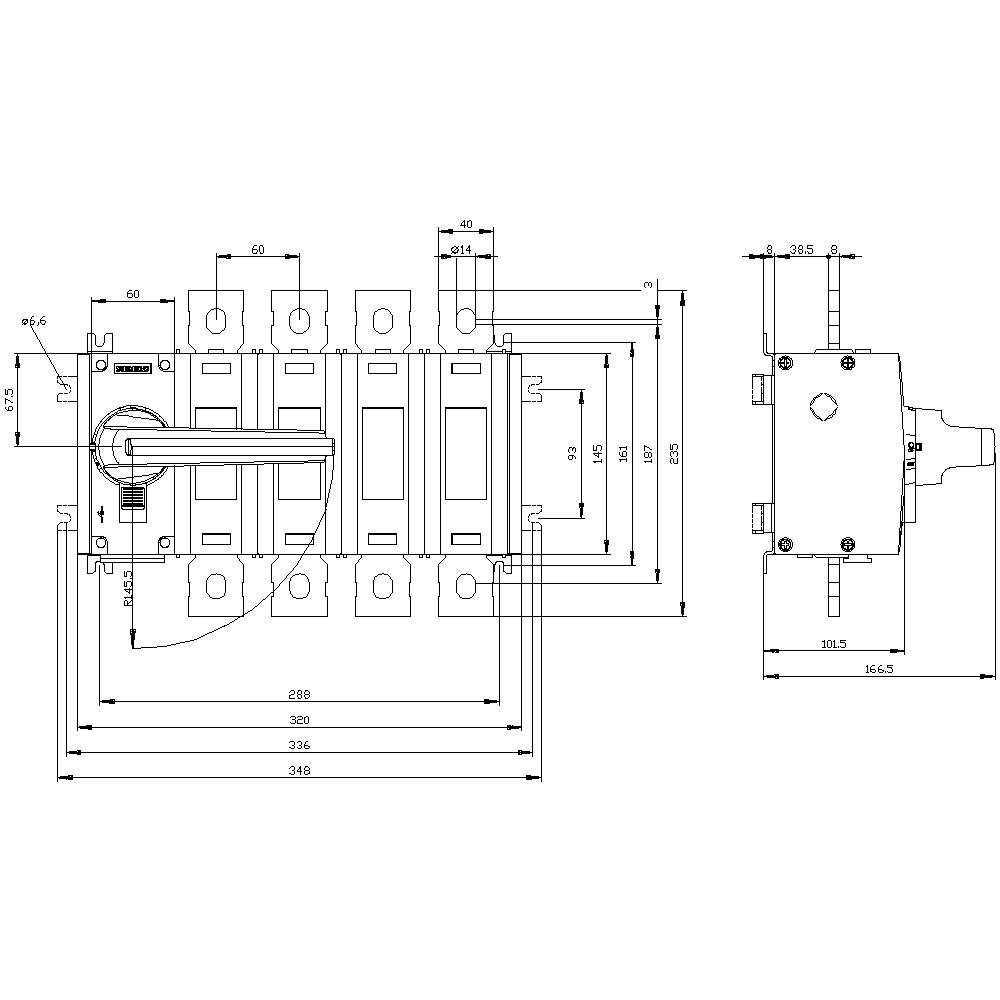

Technische Zeichnung eines Schalters mit detaillierten Abmessungen in Millimetern, einschließlich Breite, Höhe und Tiefe.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

1000 A

Typ

Lasttrennschalter

Passend für (Details)

Windkraft- und Solaranlagen

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 1'699.95 / Stück)

CHF 1'699.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Handbetrieb: ON-OFF-TEST
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Flachanschluss
Baugröße des Lasttrennschalters: 4
Befestigungsart: Schraubbefestigung
Bodenmontage: ja
Isolationsspannung: 1000 V
Verriegelung: ja
Schutzart: IP00
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 140 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 8000
Stoßspannungsfestigkeit: 12 kV

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 1000 V/AC

Herstellerfarbe: Grau

Polzahl: 4

Abm.: (B x H x T) 320 x 235 x 166.5 mm

Nennstrom: 1000 A

Nennstrom - gerundet: 1000 A

Ausführung: Frontantrieb

Breite: 320 mm

Höhe: 235 mm

Tiefe: 166.5 mm

: 8

: 8

: 800 A

: 4

: IP00

: 0

: 1

: TRUE

: FALSE

: Flachsteckanschluss

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 560 kW

: 30 kA

: grau

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 1000 A

: 400 kW

: FALSE

: 1000

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2263608 Lasttrennschalter Grau 1000 A 8 Schließer, 8 Öffner Siemens 3KD50420QE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263608 Lasttrennschalter Grau 1000 A 8 Schließer, 8 Öffner Siemens 3KD50420QE100

Beschreibung

Lasttrennschalter 1000A, Baugr. 4, 4-polig Frontantrieb links Komplettgerät mit Direktantrieb grau Flachanschluss Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
