Name: Lasttrennschalter 6polig 1600 A 8 Schließer, 8 Öffner 1200 V Siemens 3KD54600RE200
Brand: Siemens
SKU: 1742347
Availability: BackOrder

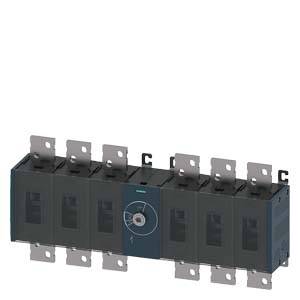

Ein elektrischer Schalter in rechteckiger Form mit mehreren Anschlüssen. Der Schalter hat eine zentrale Drehvorrichtung zum Einstellen.

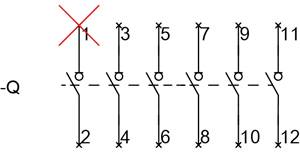

Diagramm mit 6 vertikalen Linien, nummeriert 1 bis 12; rote Diagonale kreuzt Linie 1. Links steht '-Q'. Linien 1, 3, 5, 7, 9, 11.

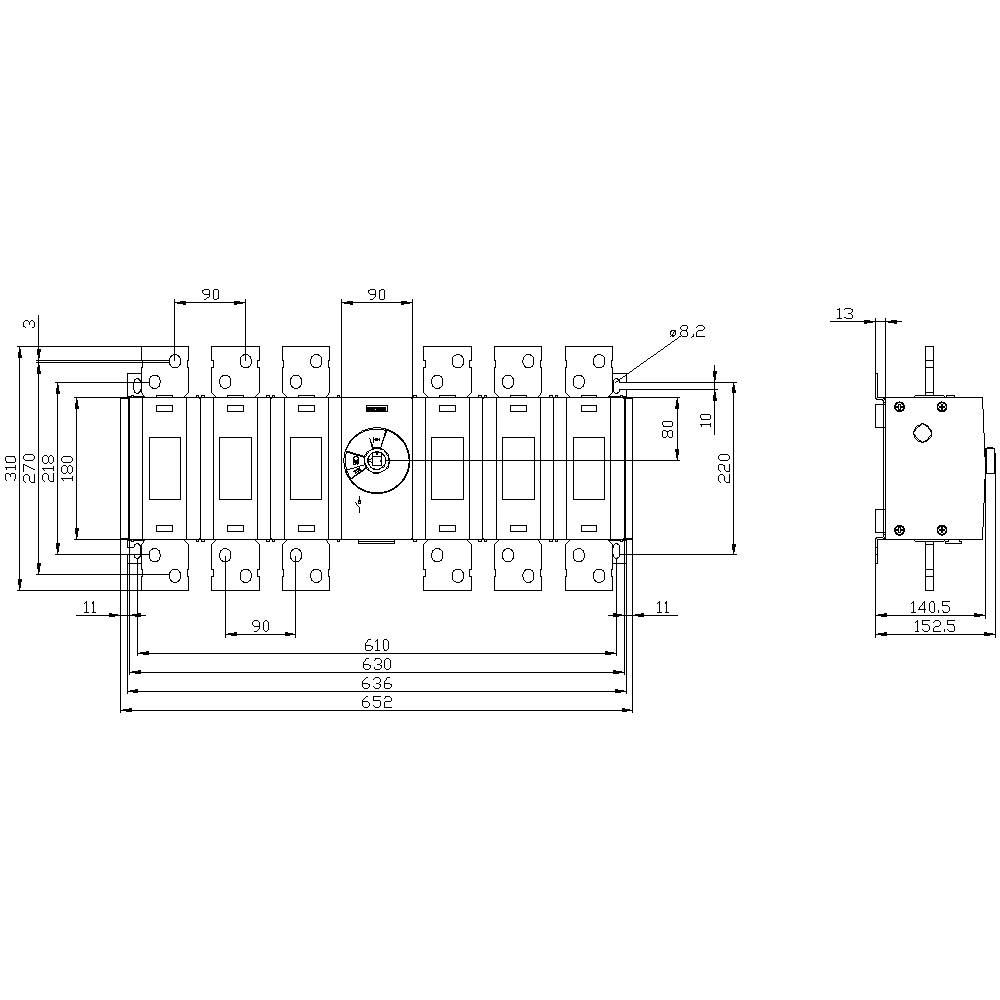

Technische Zeichnung eines elektrischen Schalters mit Maßen und Beschriftungen in Millimetern. Frontal- und Seitenansicht dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

1200 V

Polzahl

Nennstrom - gerundet

1600 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 4'199.95 / Stück)

CHF 4'199.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Lasttrennschalter 1600A, Baugr. 5, 6-polig DC Frontantrieb mittig Grundger?t

Hauptschalter,Lasttrennschalter,SENTRON,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP20
Isolationsspannung: 1250 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 6000
elektrische Lebensdauer: 100
Verlustleistung: 342 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 5
Befestigungsart: Schraubbefestigung

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 1200 V

Nennspannung: 1200 V

Polzahl: 6

Abm.: (B x H x T) 652 x 310 x 152.5 mm

Nennstrom: 1600 A

Nennstrom - gerundet: 1600 A

Ausführung: DC-Schalter

Breite: 652 mm

Höhe: 310 mm

Tiefe: 152.5 mm

: 8

: 8

: 1600 A

: 6

: IP00

: 0

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: sonstige

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: FALSE

: sonstige

UKCA: nicht relevant
