Name: Lasttrennschalter 500 A 6 Schließer, 4 Öffner, 2 Öffner Siemens 3KD44400PE200
Brand: Siemens
SKU: 2263597
Availability: BackOrder

Ein elektrischer Leistungsschalter von Siemens, mit mehreren Anschlüssen oben und unten, erkennbar durch Schaltknopf in der Mitte.

Schaltskizze mit drei vertikalen Trennschaltern, nummeriert 1, 3, 5 oben und 2, 4, 6 unten, verbunden mit N und Q.

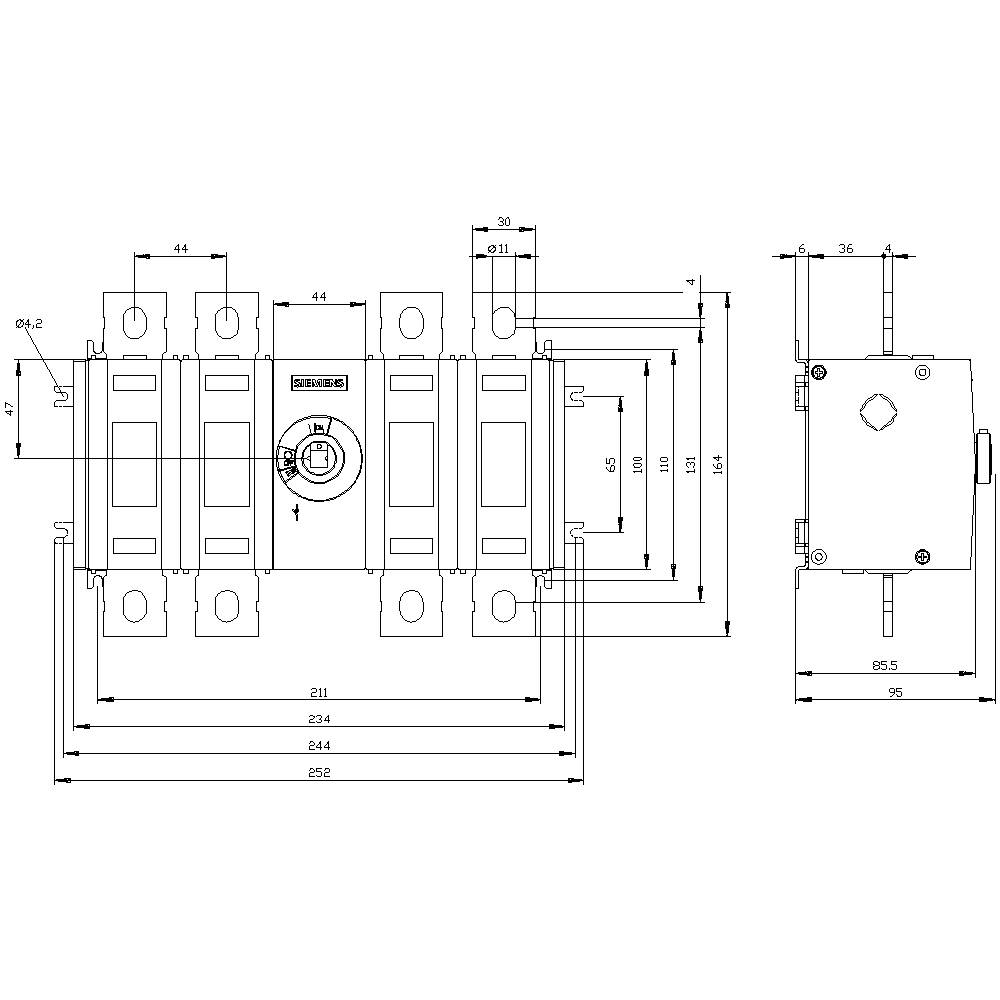

Technische Zeichnung eines elektrischen Schalters mit detaillierten Maßen in Millimetern, Frontal- und Seitenansicht dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

500 A

Typ

Lasttrennschalter

Passend für (Details)

Windkraft- und Solaranlagen

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 534.95 / Stück)

CHF 534.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Flachanschluss
Baugröße des Lasttrennschalters: 3
Befestigungsart: Schraubbefestigung
Bodenmontage: ja
Isolationsspannung: 1000 V
Schutzart: IP00
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 68.8 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Stoßspannungsfestigkeit: 12 kV

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 6 Schließer
4 Öffner
2 Öffner

Betriebsspannung (Details): 1000 V/AC

Polzahl: 4

Abm.: (B x H x T) 234 x 164 x 93.5 mm

Nennstrom: 500 A

Nennstrom - gerundet: 500 A

Ausführung: Frontantrieb

Breite: 234 mm

Höhe: 164 mm

Tiefe: 93.5 mm

: 6

: 6

: 400 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 200 kW

: 13 kA

: sonstige

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 500 A

: 220 kW

: FALSE

: 400

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2263597 Lasttrennschalter 500 A 6 Schließer, 4 Öffner, 2 Öffner Siemens 3KD44400PE200

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263597 Lasttrennschalter 500 A 6 Schließer, 4 Öffner, 2 Öffner Siemens 3KD44400PE200

Beschreibung

Lasttrennschalter 500A, Baugr. 3, 4-polig Frontantrieb mittig Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
