Name: Lasttrennschalter 500 A 6 Schließer, 4 Öffner, 2 Öffner Siemens 3KD44400PE100
Brand: Siemens
SKU: 2263596
Availability: BackOrder

'Siemens' Schalter ist in einem rechteckigen, grauen Gehäuse mit vier transparenten Abschnitten und Metallbefestigungen.

Schaltplan für einen elektrischen Stromkreis mit drei Schaltern (1, 3, 5) in Serie und drei parallelen Schaltern (2, 4, 6) zu den Sicherungen N und Q.

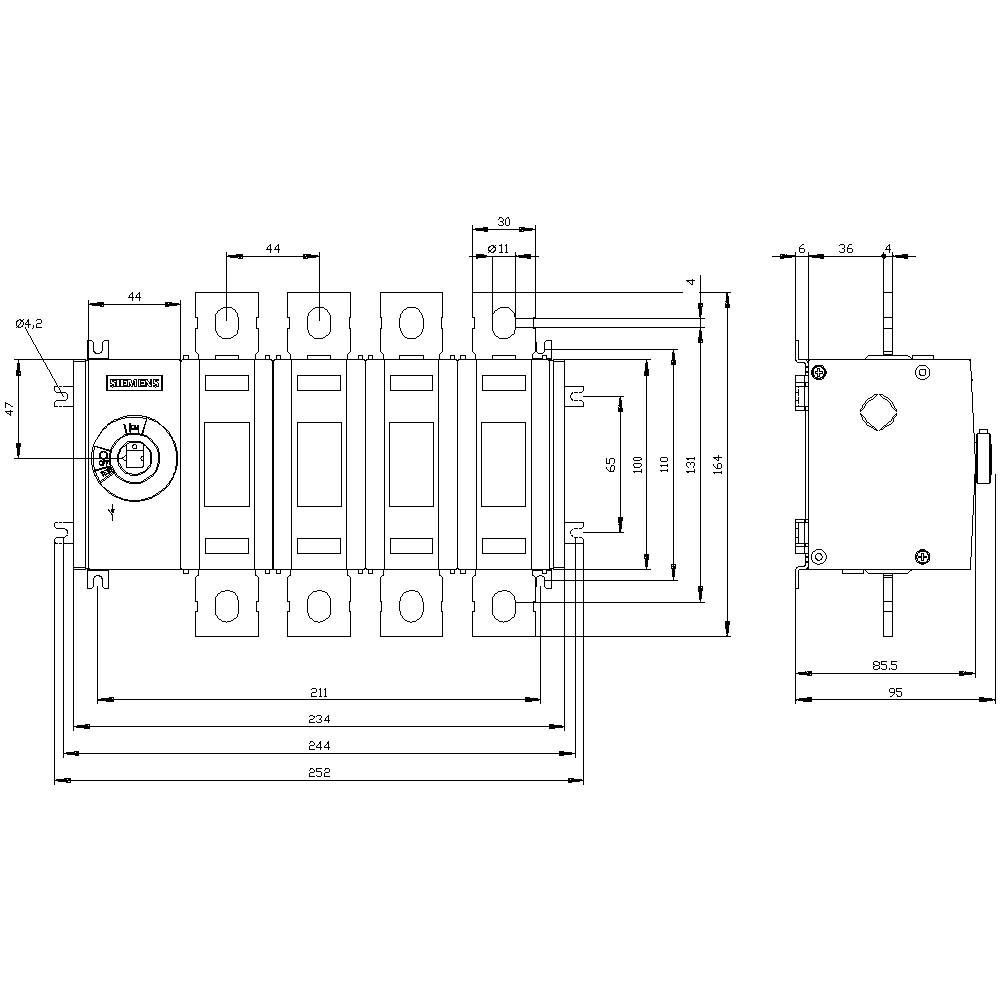

Technische Zeichnung eines elektrischen Schalters mit Maßen in Millimetern. Zeigt Front- und Seitenansicht zur Installationsplanung.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

500 A

Passend für (Details)

Windkraft- und Solaranlagen

Kontaktart

6 Schließer

4 Öffner

2 Öffner

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 534.95 / Stück)

CHF 534.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Flachanschluss
Baugröße des Lasttrennschalters: 3
Befestigungsart: Schraubbefestigung
Bodenmontage: ja
Isolationsspannung: 1000 V
Schutzart: IP00
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 68.8 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Stoßspannungsfestigkeit: 12 kV

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 6 Schließer
4 Öffner
2 Öffner

Betriebsspannung (Details): 1000 V/AC

Polzahl: 4

Abm.: (B x H x T) 234 x 164 x 93.5 mm

Nennstrom: 500 A

Nennstrom - gerundet: 500 A

Ausführung: Frontantrieb

Breite: 234 mm

Höhe: 164 mm

Tiefe: 93.5 mm

: 6

: 6

: 400 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 200 kW

: 13 kA

: sonstige

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 500 A

: 220 kW

: FALSE

: 400

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2263596 Lasttrennschalter 500 A 6 Schließer, 4 Öffner, 2 Öffner Siemens 3KD44400PE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263596 Lasttrennschalter 500 A 6 Schließer, 4 Öffner, 2 Öffner Siemens 3KD44400PE100

Beschreibung

Lasttrennschalter 500A, Baugr. 3, 4-polig Frontantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
