Name: Lasttrennschalter 4polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF54632LF11
Brand: Siemens
SKU: 1744553
Availability: BackOrder

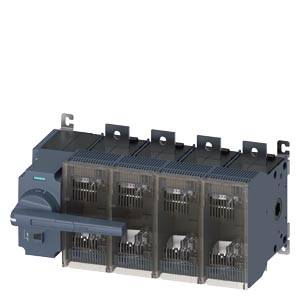

Ein Gerät mit mehreren Modulen und einem Hebel an der Seite, wahrscheinlich ein elektrischer Schalter oder Schaltkasten.

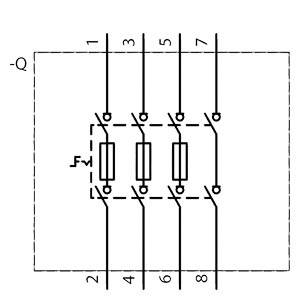

Schaltsymbol für einen elektrischen Schaltkreis mit vier waagerechten Leitungen oben und unten, verbunden durch drei senkrechte Widerstände.

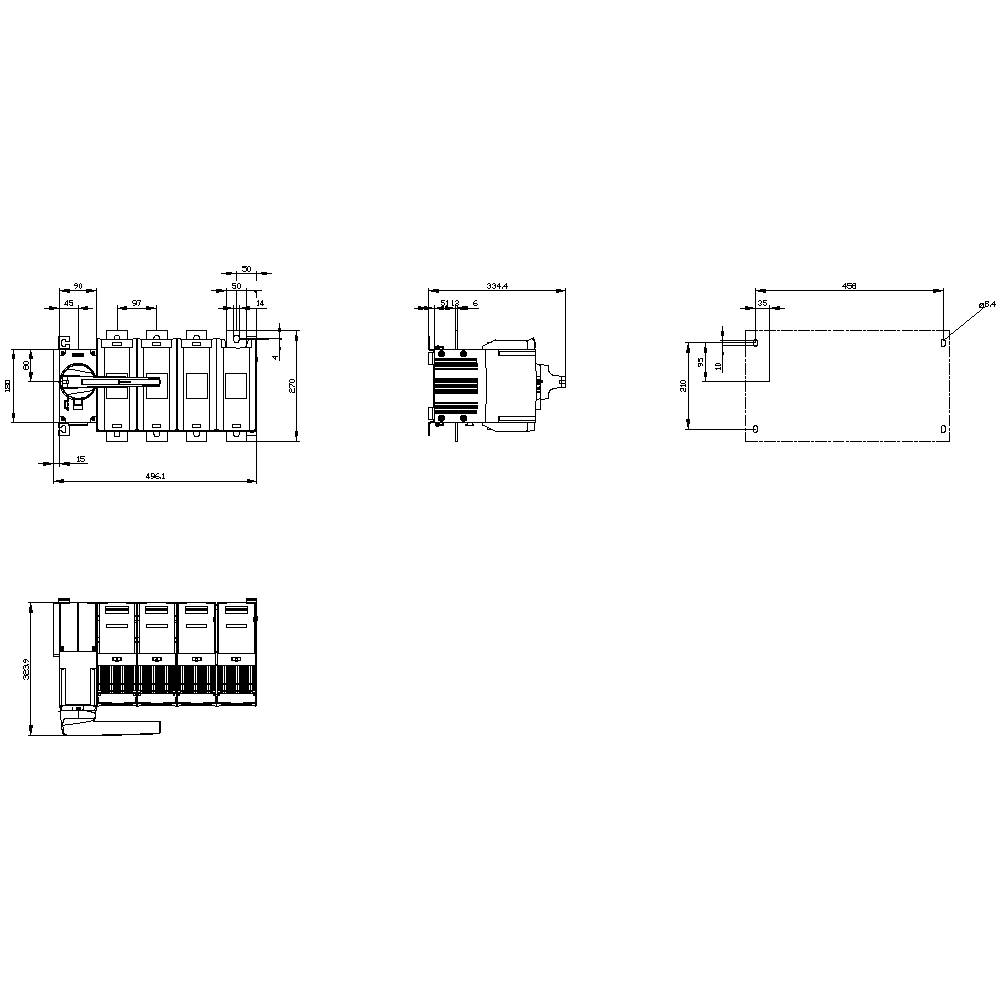

'Technische Zeichnung eines Gerätes mit mehreren Bauteilen, Abmessungen in Millimetern, seitliche und frontale Ansichten.'

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

630 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 1'414.95 / Stück)

CHF 1'414.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Farbe des Betätigungselements: grau
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 6000
elektrische Lebensdauer: 1500
Befestigungsart: Bodenbefestigung
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 5
Verlustleistung: 264 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): NH-Sicherung Gr. 2 und 3

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 492 x 270 x 335 mm

Nennstrom: 630 A

Nennstrom - gerundet: 630 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 492 mm

Höhe: 270 mm

Tiefe: 335 mm

: sonstige

: 630 A

: 4

: 100 kA

: IP00

: NH2, NH3

: FALSE

: Flachsteckanschluss

: FALSE

: sonstige

: TRUE

: TRUE

: 355 kW

: 22 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: vorne

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120LF11

Bestell-Nr.:1705937

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MF11

Bestell-Nr.:1743665

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MR11

Bestell-Nr.:1744354

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120NR11

Bestell-Nr.:1744355

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23122LF11

Bestell-Nr.:1744356

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124LF11

Bestell-Nr.:1744357

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11

Bestell-Nr.:1744358

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160LF11

Bestell-Nr.:1744522

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160MF11

Bestell-Nr.:1744523

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23162LF11

Bestell-Nr.:1744524

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744553 Lasttrennschalter 4polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF54632LF11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744553 Lasttrennschalter 4polig 630 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF54632LF11

Beschreibung

Lasttrennschalter mit Sicherung 630A, Baugr. 5, 4-polig für NH-Sicherung Gr. 2 und 3 Frontantrieb links Komplettgerät mit Direktantrieb grau Flachanschluss Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
