Name: Lasttrennschalter 4polig 63 A 3 Wechsler 690 V/AC Siemens 3KD26442ME100
Brand: Siemens
SKU: 1748629
Availability: BackOrder

'Einige seltsame Schaltungen' zeigt Schaltkreise mit Zahlen von 1 bis 5, die mit Punkten verbunden sind; Darstellung von elektrischen Verbindungen.

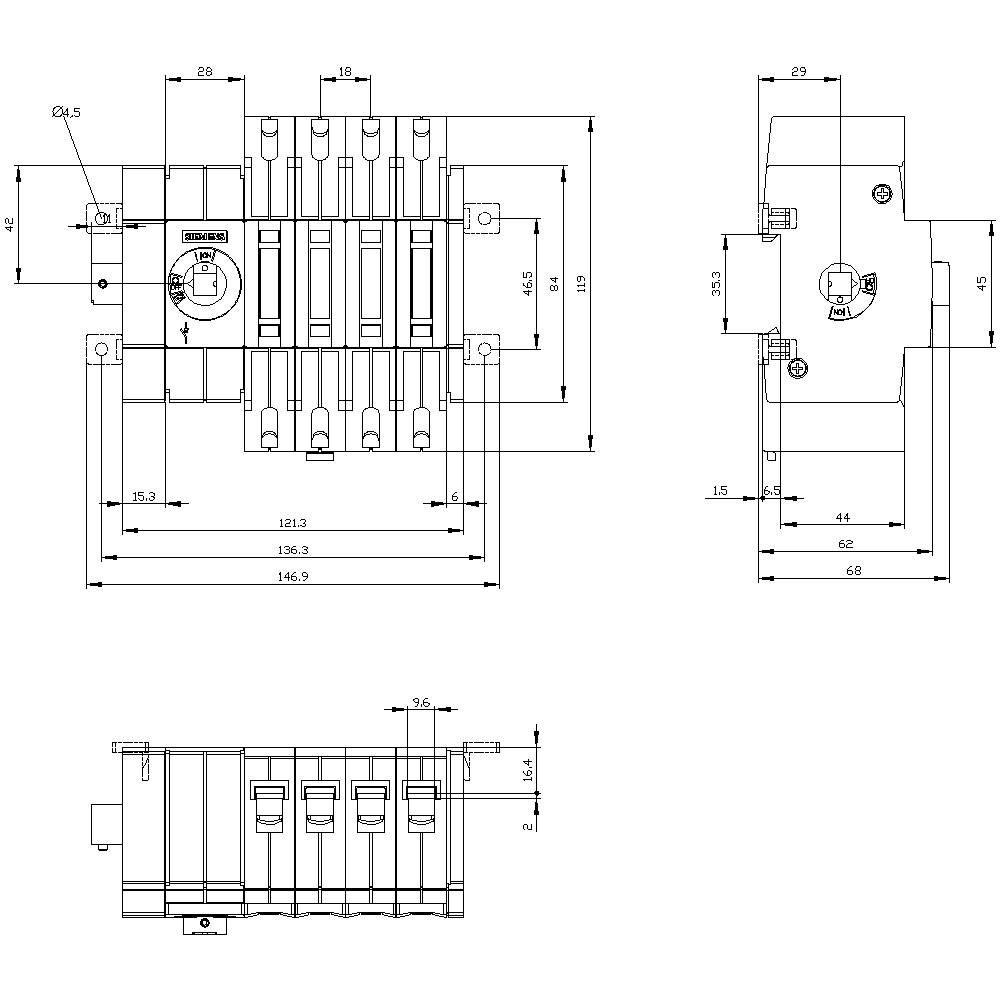

Technische Zeichnung eines elektrischen Schalters mit Vorder-, Seiten- und Draufsicht. Abmessungen und Beschriftungen sind dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

63 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 101.95 / Stück)

CHF 101.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 6000
Verlustleistung: 4 W
Ausführung des elektrischen Anschlusses: Rahmenklemme
Baugröße des Lasttrennschalters: 1
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 3 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 121.3 x 119 x 69.5 mm

Nennstrom: 63 A

Nennstrom - gerundet: 63 A

Ausführung: Schalter

Breite: 121.3 mm

Höhe: 119 mm

Tiefe: 69.5 mm

: 0

: 0

: 63 A

: 4

: IP20

: 3

: 1

: FALSE

: FALSE

: Rahmenklemme

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 30 kW

: 3 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 63 A

: 30 kW

: FALSE

: 63

: sonstige

UKCA: Ja
