Name: Lasttrennschalter 4polig 400 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF44404LF11
Brand: Siemens
SKU: 1744544

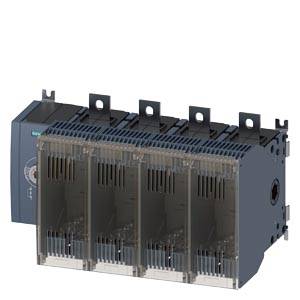

Industrie-Steuerungsmodul mit grauem Gehäuse und mehreren Steckplätzen. Wird zur Verwaltung von Automatisierungsprozessen verwendet.

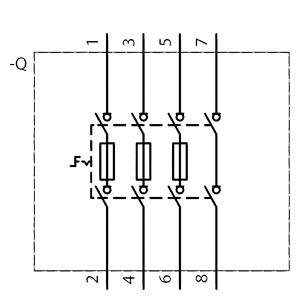

Schaltsymbol zeigt drei parallel geschaltete Widerstände mit acht Anschlüssen. Links oben ist mit '-Q' beschriftet.

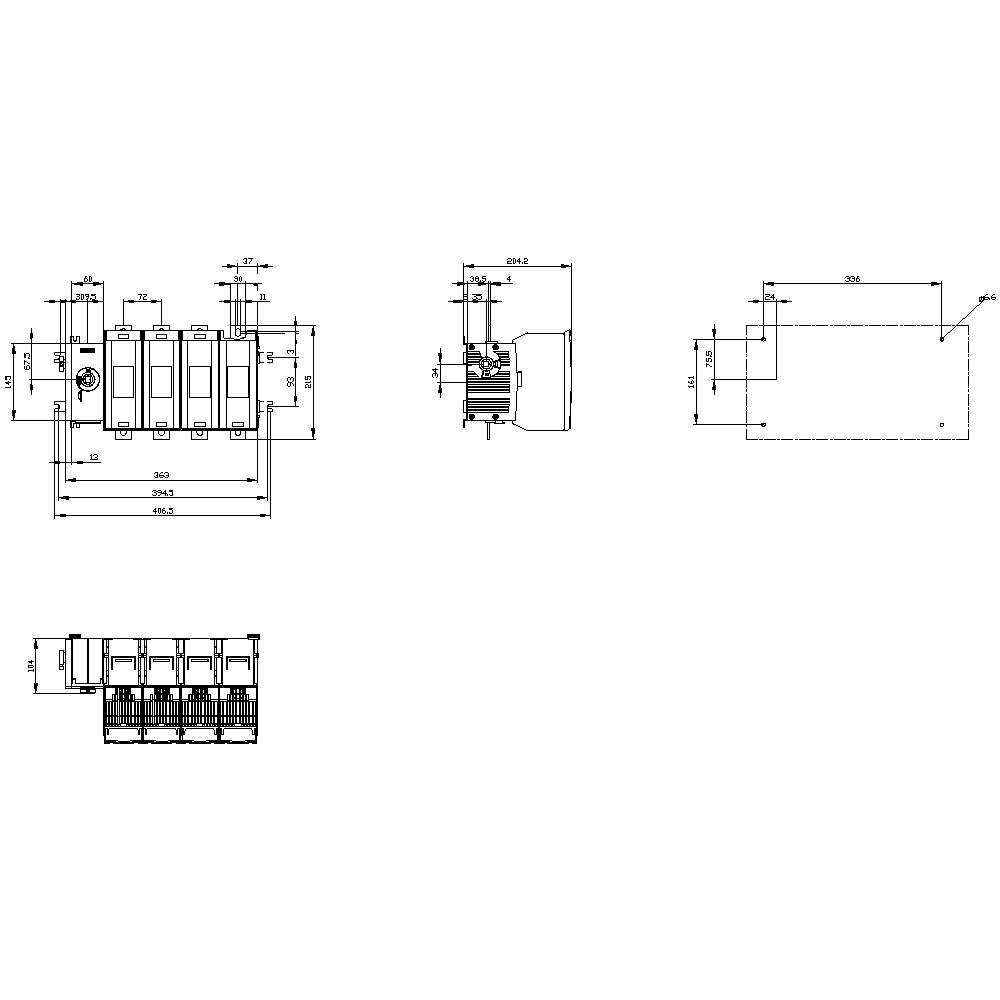

Technische Zeichnung einer mechanischen Komponente; zeigt Abmessungen, Vorder- und Seitenansicht sowie detaillierte Maße in Millimetern.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

400 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 8000
elektrische Lebensdauer: 3000
Befestigungsart: Bodenbefestigung
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 4
Verlustleistung: 180 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): NH-Sicherung Gr. 1 und 2

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 376.5 x 215 x 206.5 mm

Nennstrom: 400 A

Nennstrom - gerundet: 400 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 376.5 mm

Höhe: 215 mm

Tiefe: 206.5 mm

: sonstige

: 400 A

: 4

: 100 kA

: IP00

: NH1, NH2

: FALSE

: Flachsteckanschluss

: TRUE

: sonstige

: TRUE

: TRUE

: 220 kW

: 12 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: links

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744544 Lasttrennschalter 4polig 400 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF44404LF11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744544 Lasttrennschalter 4polig 400 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KF44404LF11

Beschreibung

Lasttrennschalter mit Sicherung 400A, Baugr. 4, 4-polig für NH-Sicherung Gr. 1 und 2 Seitenwandantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
