Name: Lasttrennschalter 4polig 32 A 4 Wechsler 690 V/AC Siemens 3KF14034RB11
Brand: Siemens
SKU: 1743656
Availability: BackOrder

Ein elektronisches Gerät mit mehreren transparenten Abdeckungen und einem Einstellknopf an der Seite, vermutlich ein Leistungsschalter.

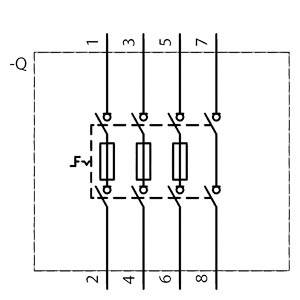

Schaltplan mit acht vertikalen Linien, die mit Nummern 1 bis 8 markiert sind. Dazwischen sind drei Widerstände parallel angeordnet.

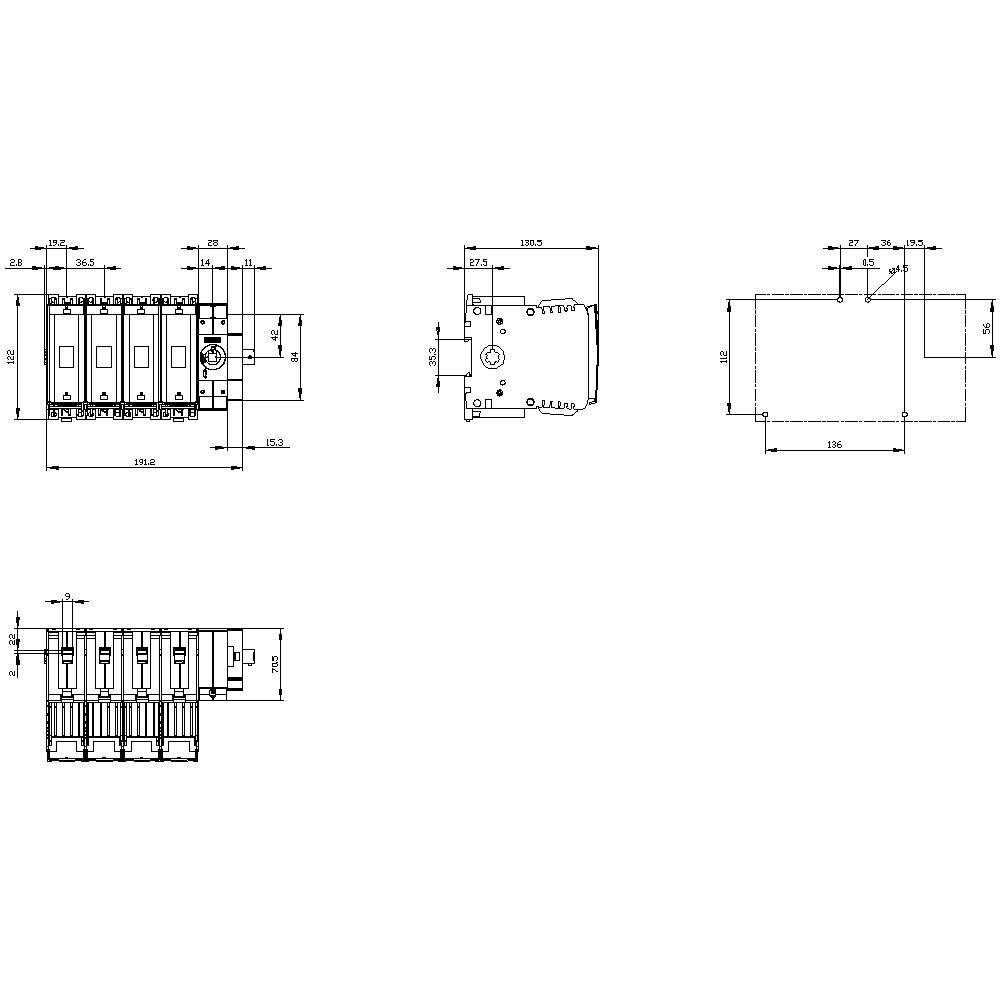

Schaltplan mit technischen Zeichnungen und Maßen von elektromechanischen Komponenten. Hauptkomponenten und Abmessungen sind hervorgehoben.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

32 A

Typ

Lasttrennschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Stück

Gesamt (CHF 209.95 / Stück)

CHF 209.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 10000
Befestigungsart: Bodenbefestigung und Schnappbefestigung auf Hutschiene 35 mm
Ausführung des elektrischen Anschlusses: Rahmenklemme
Baugröße des Lasttrennschalters: 1
Verlustleistung: 20.7 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): für NH-Sicherung Gr. 000

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 203.8 x 122 x 130.5 mm

Nennstrom: 32 A

Nennstrom - gerundet: 32 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 203.8 mm

Höhe: 122 mm

Tiefe: 130.5 mm

: sonstige

: 32 A

: 4

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Rahmenklemme

: TRUE

: sonstige

: TRUE

: TRUE

: 15 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: rechts

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120LF11

Bestell-Nr.:1705937

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MF11

Bestell-Nr.:1743665

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MR11

Bestell-Nr.:1744354

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120NR11

Bestell-Nr.:1744355

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23122LF11

Bestell-Nr.:1744356

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124LF11

Bestell-Nr.:1744357

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11

Bestell-Nr.:1744358

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160LF11

Bestell-Nr.:1744522

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160MF11

Bestell-Nr.:1744523

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23162LF11

Bestell-Nr.:1744524

Lieferung Mo., 30. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1743656 Lasttrennschalter 4polig 32 A 4 Wechsler 690 V/AC Siemens 3KF14034RB11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743656 Lasttrennschalter 4polig 32 A 4 Wechsler 690 V/AC Siemens 3KF14034RB11

Beschreibung

Lasttrennschalter mit Sicherung 32A, Baugr. 1, 4-polig für NH-Sicherung Gr. 000 Seitenwandantrieb rechts Grundgerät ohne Handgriff Rahmenklemme Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
