Name: Lasttrennschalter 4polig 1600 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KD54440RE100
Brand: Siemens
SKU: 1742346
Availability: BackOrder

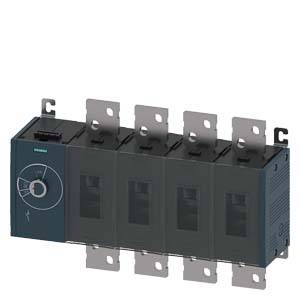

Ein elektronisches Gerät zur Steuerung von elektrischen Systemen mit fünf vertikal ausgerichteten Steckplätzen und einem Drehrad.

'Elektrisches Schaltschema: Vertikale Leitungen beschriftet mit 1 bis 6 und N; horizontale gestrichelte Linie oben, verbindet Kontakte.'

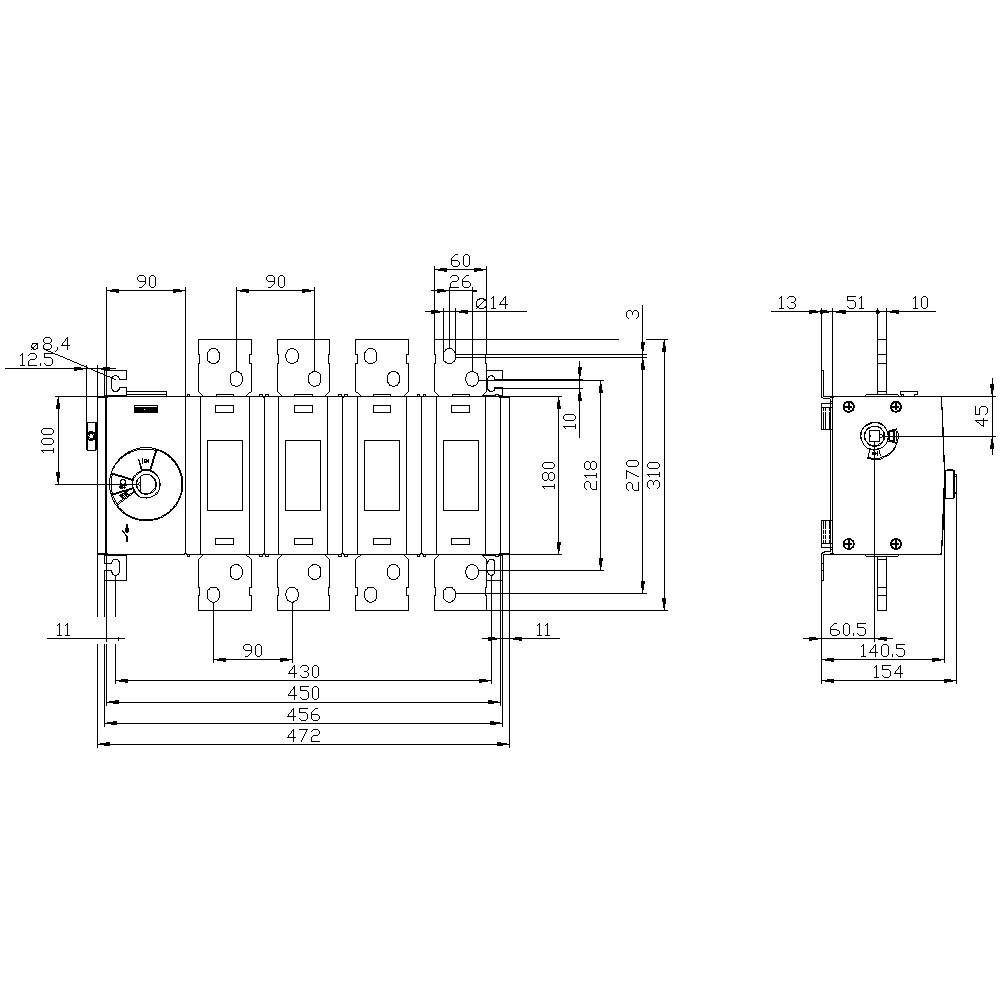

Technische Zeichnung eines Schalters mit Maßangaben. Zeigt Vorder- und Seitenansicht mit detaillierten Abmessungen in Millimetern.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

1600 A

Typ

Haupt-. NOT-AUS- oder Reparaturschalter

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 10. Dez.

Anzahl

Stück

Gesamt (CHF 3'149.95 / Stück)

CHF 3'149.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 6000
elektrische Lebensdauer: 500
Verlustleistung: 228 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 5
Befestigungsart: Schraubbefestigung

Typ: Haupt-. NOT-AUS- oder Reparaturschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Industrie. Infrastruktur und Geb?uden. Windkraft- und Solaranlagen

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 484.5 x 310 x 154 mm

Nennstrom: 1600 A

Nennstrom - gerundet: 1600 A

Ausführung: Schalter

Breite: 484.5 mm

Höhe: 310 mm

Tiefe: 154 mm

: 8

: 8

: 1600 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 900 kW

: 55 kA

: sonstige

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 1600 A

: 400 kW

: FALSE

: 1600

: sonstige

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Nennstrom - gerundet

Produkt-Art

Hilfsschalter 5 A 1 Wechsler Siemens 3KD91031

Bestell-Nr.:1704708

Lieferung Do., 26. Nov.

Conrad Electronic

1 Wechsler

5 A

Hilfsschalter

Stück

Min.: 1

Vielfache: 1

CHF 11.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30340NE100

Bestell-Nr.:1735767

Lieferung Do., 10. Dez.

Conrad Electronic

3 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30340NE400

Bestell-Nr.:1735768

Lieferung Do., 10. Dez.

Conrad Electronic

3 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 121.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30342NE100

Bestell-Nr.:1735769

Lieferung Fr., 27. Nov.

Conrad Electronic

3 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 3 Wechsler 690 V/AC Siemens 3KD30342NE400

Bestell-Nr.:1751265

Lieferung Fr., 27. Nov.

Conrad Electronic

3 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30300NE100

Bestell-Nr.:1748631

Lieferung Do., 26. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30300NE200

Bestell-Nr.:1735763

Lieferung Fr., 27. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30302NE100

Bestell-Nr.:1735764

Lieferung Fr., 27. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30302NE200

Bestell-Nr.:1735765

Lieferung Fr., 27. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Lasttrennschalter 3polig 100 A 4 Wechsler 690 V/AC Siemens 3KD30320NE100

Bestell-Nr.:1702364

Lieferung Fr., 27. Nov.

Conrad Electronic

4 Wechsler

100 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 175.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742346 Lasttrennschalter 4polig 1600 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KD54440RE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742346 Lasttrennschalter 4polig 1600 A 8 Schließer, 8 Öffner 690 V/AC Siemens 3KD54440RE100

Beschreibung

Lasttrennschalter 1600A, Baugr. 5, 4-polig Seitenantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
