Name: Lasttrennschalter 4polig 160 A 690 V/AC Siemens 3KF24160LF11
Brand: Siemens
SKU: 1751082
Availability: BackOrder

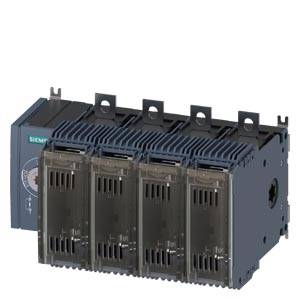

'Modularer elektrischer Schalter von Siemens mit mehreren Steckplätzen und einem Drehregler an der Seite, vor weißem Hintergrund.'

'Schaltplan mit vier parallelen Leitungen, nummeriert 1 bis 8. Drei mittig platzierte Komponenten sind mit einem F-Symbol im Schaltbereich markiert.'

Technische Zeichnung eines Schalters mit genauen Abmessungen in Millimetern, gezeigt aus verschiedenen Ansichten (oben, Seite, vorne).

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

160 A

Passend für (Details)

NH-Sicherung Gr. 000 und 00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 333.95 / Stück)

CHF 333.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 12000
elektrische Lebensdauer: 8000
Befestigungsart: Bodenbefestigung
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 2
Verlustleistung: 57.6 W

Produkt-Art: Lasttrennschalter

Passend für (Details): NH-Sicherung Gr. 000 und 00

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 237 x 150 x 161.5 mm

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 237 mm

Höhe: 150 mm

Tiefe: 161.5 mm

: sonstige

: 160 A

: 4

: 100 kA

: IP00

: NH000, NH00

: FALSE

: Flachsteckanschluss

: TRUE

: sonstige

: TRUE

: TRUE

: 90 kW

: 5 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: vorne

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120LF11

Bestell-Nr.:1705937

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MF11

Bestell-Nr.:1743665

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MR11

Bestell-Nr.:1744354

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120NR11

Bestell-Nr.:1744355

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23122LF11

Bestell-Nr.:1744356

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124LF11

Bestell-Nr.:1744357

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11

Bestell-Nr.:1744358

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160LF11

Bestell-Nr.:1744522

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160MF11

Bestell-Nr.:1744523

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 267.95^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23162LF11

Bestell-Nr.:1744524

Lieferung Fr., 27. Nov.

Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1751082 Lasttrennschalter 4polig 160 A 690 V/AC Siemens 3KF24160LF11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1751082 Lasttrennschalter 4polig 160 A 690 V/AC Siemens 3KF24160LF11

Beschreibung

Lasttrennschalter mit Sicherung 160A, Baugr. 2, 4-polig für NH-Sicherung Gr. 000 und 00 Frontantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
